3.4.6. Определение диаметра и длины рукоятки

Расчетные зависимости для определения длины и диаметра рукоятки приведены в 2.5. См. также 3.1.5.

3.4.7. Проектный расчет сварного шва

Расчетные формулы и последовательность расчета кольцевого углового шва приведены в 2.6.

3.4.8. Определение размеров основания домкрата

Корпус домкрата обычно отливается из серого чугуна. Для устойчивости корпус делают конической формы с уклоном образующей 1:10.

Внутренний диаметр основания корпуса D₆ определяется конструктивно

мм

(89)

Наружный диаметр основания D₇ определяется из расчета на смятие того материала, на который домкрат может опираться. В большинстве случаев это деревянные брусья или бетон.

Допускаемое напряжение смятия для дерева или бетона можно принять равным 2 МПА.

Отсюда условие прочности на смятие

МПа

Решив последнее уравнение относительно диаметра D₇, получим

мм

(90)

Здесь D₆ в мм.

Размер D₇ округляется по ГОСТ 6636-69.

3.4.9. Выбор стопорного винта и проверка на прочность

Выбор и проверка стопорного винта делаются так же, как и при выполнении задания №2 (см. 3.2.8).

3.4.10. Определение к.п.д. механизма

К.п.д. всего механизма  определяется по формуле (71) (см. 3.1.8).

3.4.11. Построение эпюр продольной силы и крутящих моментов

Эпюры продольной силы и крутящих моментов для домкрата приведены в 1.1.

3.5. ЗАДАНИЕ №6. Расчет винтового механизма включения муфты

Рассчитать винтовой механизм включения муфты (рис. 18). На отводку муфты действует усилие включения Р_вкл. Корпус механизма укреплен на бетонном основании фундаментными болтами.

A-A (условно увеличено)

В результате выполнения работы:

1) определить нагрузку на силовой винт;

2) определить параметры резьбы силового винта;

3) определить размеры гайки винта;

4) определить к.п.д. передачи винт-гайка;

5) определить диаметр штурвала D_шт;

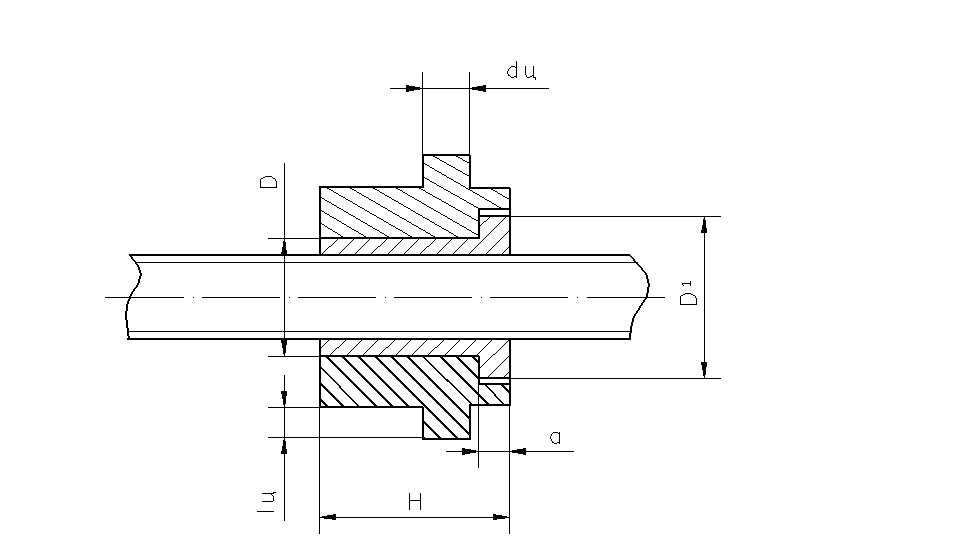

6) определить диаметр d_ц и длину l_ц цапф обоймы гайки;

7) определить диаметр d_ф фундаментных болтов;

8) определить длину L и ширину b корпуса механизма;

9) определить к.п.д. всего механизма;

10) построить эпюры осевой силы и крутящих моментов;

При расчетах принять:

1) размер штанги l₁ равен размеру l₂;

2) внутренний диаметр упорной шайбы d₀ = d, наружный диаметр D₀ = 1,5d;

3) расчетная длина винта l_p = 15d;

4) соотношения основных размеров корпуса механизма h = 0,4L, b = 0,25L и e = 0,2L;

5) материал фундаментных болтов сталь Ст.3.

Остальные данные для расчета взять из таблицы 14 в соответствии с заданным вариантом.

Последовательность расчета

3.5.1. Определение нагрузки на силовой винт

Нагрузка на винт определяется из условия равновесия штанги механизма

Отсюда ( )

(91)

3.5.2. Расчет силового винта

Параметры силового винта механизма включения муфты определяются так же, как при выполнении задания №1 (см. 3.1.2).
