2.8. Модальные характеристики
Модальные характеристики соответствуют свободной составляющей движения системы (2.6) или, другими словами, отражают свойства автономной системы типа (2.12)
(2.34)
|
(2.34) |
Будем искать ее решение в виде экспоненты
|
(2.35) |
где - скалярная экспонента, - вектор начальных условий.
Подставляя решение (2.35) в исходное уравнение (2.34), после преобразований получим
. |
(2.36) |
Система уравнений (2.36) будет иметь ненулевое решение относительно , если
. |
(2.37) |
Уравнение (2.37) называется характеристическим и имеет n-корней , которые называются собственными значениями матрицы A. При подстановке собственных значений в (2.37) получим
.
где - собственные векторы,
Совокупность собственных значений и собственных векторов представляет собой модальные характеристики системы.
Для (2.34) могут существовать лишь следующие экспоненциальные решения
|
(2.38) |
которые называют модами. В случае, когда собственные значения вещественные и различные по значениям, полное решение системы (2.34) представляет собой линейную комбинацию мод:
. |
(2.39) |
Для получения характеристического уравнения системы достаточно общий знаменатель передаточной матрицы (передаточной функции) приравнять нулю (2.29).
2.9. Частотные характеристики
Если на вход объекта подавать периодический сигнал заданной амплитуды и частоты, то на выходе будет также периодический сигнал той же частоты, но в общем случае другой амплитуды со сдвигом по фазе. Взаимосвязь между параметрами периодических сигналов на входе и выходе объекта определяют частотные характеристики. Чаще всего их используют для описания одноканальных систем:
, n >= m. |
(2.40) |
Формально обобщенная частотная характеристика может быть получена из передаточной функции заменой p на
|
(2.41) |
и представлена в виде
. |
(2.42) |
Составляющие обобщенной частотной характеристики имеют самостоятельное значение и следующие названия:
вещественная частотная характеристика (ВЧХ),
мнимая частотная характеристика (МЧХ),
амплитудная частотная характеристика (АЧХ),
фазовая частотная характеристика (ФЧХ).
Частотная характеристика по выражению (2.42) может быть построена на комплексной плоскости. В этом случае конец вектора, соответствующий комплексному числу , при изменении от 0 до прочерчивает на комплексной плоскости кривую, которая называется амплитудно-фазовой характеристикой (АФХ).

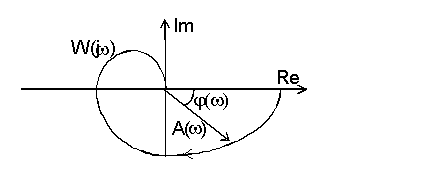

Рис.2.6. Пример амплитудно-фазовой характеристики системы
Фазо-частотная характеристика (ФЧХ) - графическое отображение зависимости сдвига по фазе между входным и выходным сигналами в зависимости от частоты,
Для определения числитель и знаменатель W(j ) разлагаются на множители не выше второго порядка
,
тогда , где знак "+" относится к i=1,2,...,l (числителю передаточной фунции), знак "-" -к i=l+1,...,L (знаменателя передаточной функции).
Каждое из слагаемых определяется выражением
где .
Наряду с АФХ отдельно строят и все остальные частотные характеристики. Так АЧХ показывает, как пропускает звено сигнал различной частоты; причем оценкой пропускания является отношение амплитуд выходного и входного сигнала. ФЧХ показывает фазовые сдвиги, вносимые системой на различных частотах.
Помимо рассмотренных частотных характеристик в теории автоматического управления используются логарифмические частотные характеристики. Удобство работы с ними объясняется тем, что операции умножения и деления заменяются на операции сложения и вычитания. Построенная в логарифмическом масштабе АЧХ, называется логарифмической амплитудной частотной характеристикой (ЛАЧХ)
, |
(2.43) |
Эта величина выражается в децибелах (дб). При изображении ЛАЧХ удобнее по оси абсцисс откладывать частоту в логарифмическом масштабе, то есть , выраженную в декадах (дек).

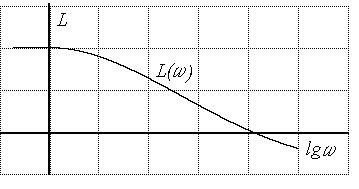

Рис.2.7. Пример логарифмической амплитудной частотной характеристики
В логарифмическом масштабе может быть изображена также и ФЧХ:

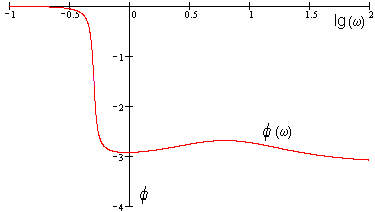

Рис.2.8. Пример логарифмической фазовой частотной характеристики
Пример 2.8.
ЛФХ, реальная и асимптотическая ЛАЧХ системы, передаточная функция которой имеет вид:
. |
(2.44) |
.
Рис. 2.9. Реальная и асимптотическая ЛАЧХ системы
.
Рис. 2.10. ЛФХ системы
