6.4.5. Построение желаемой лачх
Желаемая ЛАЧХ строится по требованиям к качеству работы замкнутой системы в статике и динамике.
Предварительно из условия заданной статической ошибки выбирается коэффициент усиления разомкнутой системы k, равный произведению коэффициентов усиления объекта и регулятора
|
(6.36) |
Поскольку статическая ошибка, в основном, определяется возмущением (см. раздел 5), рассмотрим эту составляющую для статической системы, соответствующую выражению (5.21)
При заданной ошибке расчетное соотношение для принимает вид:
|
(6.37) |
Для астатических систем, работающих в режиме скоростной заводки, аналогичное расчетное соотношение может быть получено на основе выражения (5.19).
При синтезе систем частотным методом удобно выровнять ЛАЧХ объекта и ЛАЧХ разомкнутой системы, полагая что на этапе расчета , а найденный коэффициент усиления отнесен к объекту, , и учтен при построении .
Наибольшее влияние на свойства замкнутой системы оказывает среднечастотная асимптота желаемой ЛАЧХ, которую выбирают по условиям динамики (рис.6.11).

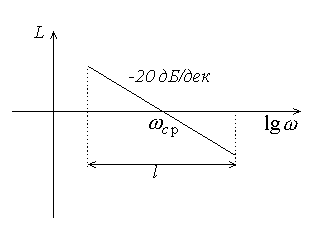

Риc.6.11. Среднечастотная асимптота желаемой ЛАЧХ |
Для того, чтобы обеспечить устойчивой системы, ее наклон всегда должен быть равен -20 дБ/дек. Частота среза в данном методе играет роль граничной частоты полосы пропускания (в этой точке амплитуда выходного сигнала становится равной единице) и выбирается по заданному быстродействию замкнутой системы. |
Соотношение между и устанавливают номограммы, приводимые в справочной литературе. Для предварительных расчетов можно пользоваться формулой:
, где k = (2 4) |
(6.38) |
Длина среднечастотного участка желаемой ЛАЧХ решающим образом определяет динамику и ограничивается запасом устойчивости по модулю , который откладывается вверх и вниз по оси ординат. В свою очередь, находится по номограммам в зависимости от требуемого перерегулирования .
Приближенно длину среднечастотного участка можно выбирать следующим образом: l = (1 1,5) декады, вправо ивлево от длина асимптоты примерно 0,5l. В этом случае будет обеспечено перерегулирование % (20 30)% .
Поскольку отнесен к объекту, то в области низких частот желаемая ЛАЧХ должна совпадать с ЛАЧХ объекта; в области высоких частот эти две характеристики могут совпадать или быть параллельными. Таким образом, остается выбрать только участки сопряжения желаемой ЛАЧХ. Их следует проводить под наклоном -40 или -60 дБ/дек так, чтобы получить наиболее простое корректирующее звено.
6.4.6. Расчет корректирующего звена
Асимптотическая ЛАЧХ корректирующего звена определяется в соответствии с основным соотношением частотного метода (6.35):
Затем по находится передаточная функция с помощью процедуры, обратной по отношению к порядку построения ЛАЧХ объекта, и предлагается схемная реализация корректирующего звена на активных или пассивных элементах.
Пример 6.4.
Пусть замкнутая нескорректированная система с объектом управления имеющим передаточную функцию вида
,
где k=10, T1=1, T2=0.1, имеет неудовлетворительные по качеству процессы .
Для объекта управления построена логарифмическая характеристика а по заданным требованиям к динамике и статике (вид импульсной характеристики) выбрана (рис.6.12).

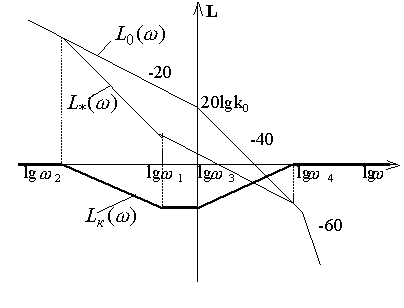

Рис.6.12. Иллюстрация частотного метода синтеза
находится графически как разность между желаемой, , и ЛАЧХ объекта. По ней восстанавливается передаточная функция регулятора в виде:
где соответствуют точкам излома ЛАЧХ корректирующего звена, .
Введение корректирующего звена в систему обеспечивает желаемый вид процессов на выходе замкнутой системы.
Схемная реализация звена, имеющего данную передаточную функцию, может быть представлена в виде цепочки последовательно соединенных интеграторов с прямыми и обратными связями. Для этого можно использовать приемы, описанные в разделе 3. Такое представление позволяет легко перейти к реализации корректирующего звена на активных элементах.
