5.3. Анализ статических режимов
Статическим называют такой установившийся режим работы системы, при котором переменные системы, а также входные воздействия и внешние возмущения с течением времени не изменяются. Величина статической ошибки , характеризующей данный режим, позволяет разделить все системы на несколько типов.
5.3.1. Статические системы
Статической будем называть такую систему управления, функционирование которой возможно только при наличии статической ошибки .
Рассмотрим работу системы со следующей структурной схемой:

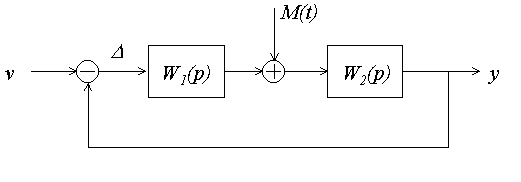

Рис.5.7. Структурная схема статической системы
Здесь - передаточные функции, не содержащие в своем составе интегрирующих звеньев, поэтому в статике они принимают вид: . Обычно первый блок представляет собой регулятор а второй - объект управления
Запишем выражение для ошибки в операторной форме,
или после преобразований
|
(5.14) |
Полная ошибка регулирования складывается из двух составляющих: ошибки по входному воздействию и по возмущению. Полагая в выражении (5.14) p= 0, получим статическую ошибку
|
(5.15) |
Здесь -общий коэффициент усиления, характеризующий глубину обратной связи.
Особое значение статическая ошибка имеет в системах стабилизации, когда требуется обеспечить выполнение свойства (5.3), то есть lim y(t) = v при . Для этих систем входное воздействие постоянно (v =const), а возмущение меняется произвольным образом ( M = var). Составляющая ошибки, порожденная входным воздействием, может быть уменьшена путем масштабирования, поэтому важной является зависимость ошибки от возмущения.
Рис.5.8. Зависимость статической ошибки от возмущения |
Согласно выражению (5.15), статическая ошибка по входному воздействию определяется величиной k, а ошибка по возмущению зависит только от . |
Следовательно, для уменьшения полной ошибки необходимо увеличивать коэффициент усиления, прежде всего . Однако, его чрезмерное увеличение может привести к неустойчивости системы.
5.3.2. Астатические системы
Астатическими называются системы, в которых отсутствует составляющая статической ошибки, порожденная входным воздействием. Астатизм обычно достигается введением в регулятор интегрирующего звена (рис.5.9).

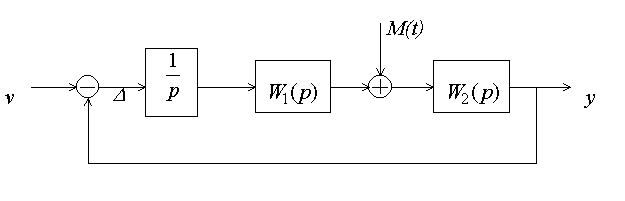

Рис.5.9. Структурная схема астатической системы
Полагая, что - передаточные функции, не содержащие в своем составе интегрирующих звеньев, определим ошибку в системе
которая после преобразований принимает вид
или окончательно
|
(5.16) |
Как следует из (5.16), в статике будет равна нулю не только ошибка по входному воздействию, но и ошибка по возмущению, то есть
. |
(5.17) |
Для астатических систем представляет интерес режим ‘‘линейной заводки’’, при котором входной сигнал v есть линейная функция времени
v(t) = v(0) ,
или в операторной форме
v(p) , |
(5.18) |
где const .
Подставим v(р) в выражение для ошибки (5.16)
,
откуда в установившемся режиме (при p =0) получим скоростную ошибку
. |
(5.19) |
Для уменьшения можно масштабировать входное воздействие или увеличивать общий коэффициент усиления системы k .
