4.3.4. Логарифмическая форма критерия Найквиста
Для проверки устойчивости замкнутой системы можно использовать логарифмические частотные характеристики разомкнутой системы, которые строятся почти без вычислений.
Формулировка критерия Найквиста. Для замкнутой системы необходимо и достаточно, чтобы на частотах, где ЛАЧХ положительна (то есть L( ) > 0), фазовая частотная характеристика разомкнутой системы не пересекала прямую параллельную оси абсцисс и проходящую через значение (- ) или пересекала ее четное число раз.
Риc.4.18. Логарифмические частотные характеристики, иллюстрирующие критерий Найквиста |
Замкнутая система будет находиться на границе устойчивости, если на той же частоте, где , фазовая частотная характеристика разомкнутой системы принимает значение ( ). |
4.4.1.Основные понятия и определения
Поскольку при составлении математической модели делается ряд допущений, то параметры реальной системы несколько отличаются от расчетных (номинальных). Кроме того, с течением времени они могут изменяться в некотором диапазоне, но при этом свойство устойчивости должно сохраняться. Поэтому для нормальной работы система должна обладать определенным запасом устойчивости.
Рассмотрим линейную стационарную систему общего вида
и соответствующее ей характеристическое уравнение
det(pI - A) = 0 ,
которое имеет n корней
Рис.4.19. Область устойчивости системы |
Определение: областью устойчивости по параметрам будем называть множество матриц A, для которых выполняется общее условие устойчивости, Re (A) < 0 . На практике обычно речь идет об изменении одного - двух параметров системы. |
Определение: критическими (граничными) будем называть такие значения матриц A, при которых система находится на границе устойчивости, Re (A) = 0.
<P< p>
Определение: запасом устойчивости называется диапазон значений параметра от номинального до граничного.
4.4.2. Частотные оценки запаса
Частотные запасы устойчивости характеризуют, в соответствии с критерием Найквиста, удаление амплитудно-фазовой характеристики разомкнутой системы от критической точки с координатами {-1, j0}.
Риc.4.20. Определение запасов устойчивости по АФХ |
Запас устойчивости по амплитуде (h) показывает, насколько можно увеличить амплитуду без потери устойчивости системы. Запас устойчивости по фазе ( ) показывает, насколько можно изменить фазу системы без потери ею устойчивости, |
. |
(4.34) |
Аналогичные запасы устойчивости можно определить и по логарифмическим характеристикам системы.

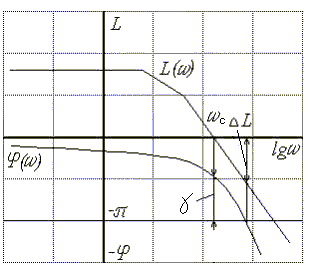

Риc.4.21. Определение запасов устойчивости по логарифмическим характеристикам |
Здесь запас устойчивости по модулю обозначают как L и измеряют в децибеллах [дБ]. Он определяется на частоте, где фазовая частотная характеристика достигает значения - . Запас устойчивости по фазе обозначают как , он определяется на частоте , где , |
|
(4.35) |
Экспериментально установлено, что имея следующий запас устойчивости:
, |
(4.36) |
система будет хорошо демпфирована.
