§ 63. Вертикальная планировка, построение
ГОРИЗОНТАЛЬНОЙ ПЛОСКОСТИ
Вертикальная планировка – это комплекс работ, выполняемых с целью преобразования существующего рельефа для обеспечения нормальных условий эксплуатации осваиваемой территории. Про- ведение этих работ обусловлено необходимостью организации поверхностного стока выпадающих на землю осадков, обеспечения нормальной эксплуатации различных видов тpaнcnopтa, создание удобств для пешеходов.
Например, при строительстве промышленных предприятий необходимо одновременно решать вопросы о водоотводе, создании горизонтальных площадок для складирования материалов, площадок с минимальными уклонами для стояния транспортных средств и т. п. Искусственный рельеф, создаваемый на территориях современных городов, должен отвечать определенным инженерно-транспортным и архитектурным требованиям.
В состав вертикальной планировки входят следующие виды работ: изыскания; разработка проекта вертикальной планировки, состоящего из плана организации рельефа и плана земельных масс (картограммы земляных работ); земляные работы (срезка грунта, подсыпка, перемещение, уплотнение и т. п.).
В процессе изысканий строят крупномасштабные топографические планы (1:500–1:2000), в основном, на основе метода нивелирования поверхности по квадратам. Иногда применяются и цифровые модели местности, которые получают при выполнении различного вида топографических съемок: тахеометрических, фототеодолитных, комбинированных и т.д.
Разрабатывая план организации рельефа, составляют план земляных масс – проектный документ, определяющий объемы земляных масс, подлежащих перемещению.
План земляных масс представляет собой чертеж (рис. 83) в виде сетки квадратов со стороной 5, 10 или 20м в зависимости от масштаба плана и требуемой точности подсчета объемов земляных работ. В углах каждого квадрата подписывают проектные отметки, отметки естественного рельефа с соответствующим знаком их разности, называемые рабочими отметками. По рабочим отметкам и площадям квадратов (с учетом выемок и насыпей) подсчитывают объемы земляных работ.
Для проектирования горизонтальной площадки расчет проектной отметки горизонтальной плоскости с учетом баланса земляных работ осуществляется по следующей формуле:
,
г
де
Н1
– отметки тех вершин квадратов, которые
принадлежат только одному квадрату; Н2
– отметки
вершин, принадлежащих двум квадратам
одновременно; Н3
– отметки вершин, принадлежащих трем
квадратам одновременно; Н4
– отметки вершин квадратов, которые
принадлежат четырем квадратам; n
– число квадратов. Если на площадке
отсутствует один из типов вершин, то
вклад в проектную отметку таких вершин
будет равен нулю.

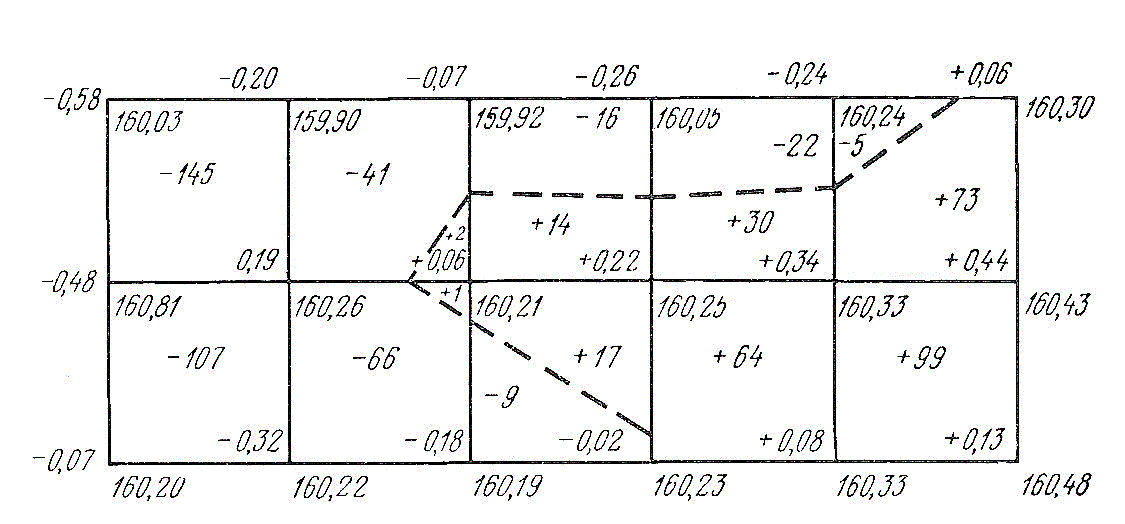

Рис. 83. План распределения выемки и насыпи
С помощью Нпр определяются рабочие отметки, которые характеризуют высоту выемки или насыпи над вершинами квадратов. Рабочие отметки вычисляются по следующей формуле:
hi =Hi – Hпр,
где hi – рабочая отметка, Hi – отметка вершины квадрата с порядковым номером i.
Рабочие отметки со своими знаками выносятся на план (рис. 83). Например, для угла левого верхнего квадрата: – 0,58.
По вычисленным рабочим отметкам определяют положение линии нулевых работ – границы между выемкой и насыпью. С этой целью вычисляют расстояния точки нулевых работ от вершины квадрата. Причем расчеты ведутся только для тех сторон квадратов, где знак рабочей отметки изменяется на противоположный. Расстояния вычисляют по формуле (62.3). Полученные таким образом точки нулевых работ соединяют между собой и получают границу между выемкой и насыпью (штриховая линия рис 83).
В зависимости от места линии нулевых работ различают разные типы квадратов:
однородные, когда для всех углов квадратов знаки рабочих отметок совпадают (точек нулевых работ на сторонах квадрата нет), а по всему квадрату должна быть выполнена либо насыпь, либо выемка;
неоднородные, когда знаки рабочих отметок у различных вершин не совпадают и квадрат делится линией нулевых работ на участки выемки и насыпи.
Для отдельного однородного квадрата объем земляных масс можно определить как объем призмы, имеющей площадь основания Р, равную площади квадрата, и высоту, равную среднему арифметическому из рабочих отметок h всех четырех углов.
Объемы земляных масс в неоднородных квадратах определяют после разделения их линией нулевых работ и вспомогательными линиями на отдельные фигуры – прямоугольные треугольники, прямоугольники, трапеции и т. п. Такой же порядок принимают и для неполных квадратов. Объем работ V в отдельных фигурах вычисляют по формуле
V = Phср
где Р – площадь отдельной фигуры; hcp– средняя рабочая отметка этой фигуры.
Вычисленные объемы в метрах кубических по каждому квадрату выписывают с соответствующим знаком в таблицу земляных масс. Суммарный объем подписывается внизу чертежа (см. рис. 81).
При резко пересеченной местности для подсчета объемов земляных масс применяют способ вертикальных профилей. Используют для этой же цели и план земляных работ.
Определив общие объемы выемок и насыпей, сводят баланс земляных масс, т. е. определяют, компенсируют ли друг друга выемки и насыпи. На практике предпочитают, чтобы объем выемок несколько превышал объем насыпей, так как вывезти лишний грунт легче, чем отыскать резервный грунт для насыпи. Назад
