42. Вибір режиму нейтралі, мережи.
Выбор режима нейтрали в 3-хфазных сетях переменного тока напряжением до 1000В производится с учётом технологических требований и условий безопасности.
По технологическим требованиям сеть 3-хфазная 4-хпроводная с глухозаземленной нейтралью выглядит предпочтительней 3-хфазной глухозаземленной сети с изолированной нейтралью, т.к. позволяет в одной сети получить два разных напряжения – фазовое и линейное.
Если сеть короткая и неразветвленная, то предпочтительнее выглядит сеть 3-хфазная 3-хпроводная, т.к. в этой сети изоляция защищает человека от поражения электр. током.
Если сеть протяженная и разветвленная, а значит в ней вероятны частые замыкания фазы на землю, то сеть с глухозаземленной нейтралью выглядит предпочтительнее сети с изолированной нейтралью.
Поскольку 3-хфазные сети переменного тока напряжением до 1000В – это сети большой протяженности и сильно разветвленные, то на99,9% это сети 3-хфазные 4-хпроводные с глухозаземленной нейтралью.
43. Класифікація приміщень: за характером оточуючого середовища, за ступенем небезпеки ураження електричним струмом, за доступністю обслуговуючого персоналу.
1.по относительной влажности воздуха:1.1 сухие (ψ≤60%);1.2 влажные (ψ≤75%);1.3 сырые (75%< ψ<100%);1.4 особо сырые (ψ=100%).2.по температуре воздуха:2.1 с нормальной t (t≤+30°C);
2.2 жаркие помещения (t>+30°C).3.по проводимости пыли:3.1 с токопроводящей пылью;3.2 с нетокопроводящей пылью.В воздухе могут возникать химические активные в-ва. Химически активная среда разрушающе действует на изоляцию.4.по степени опасности поражения током:4.1 помещения с повышенной опасностью.4.2 помещения без повышенной опасности.

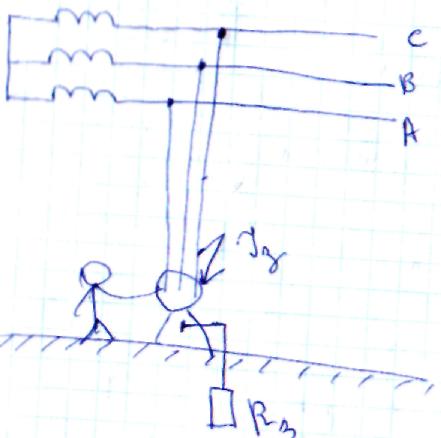

44. Захисне заземлення: визначення, область застосування, принцип дії.
Защитным заземлением н/з намеренное электрическое соединение металлических нетоковедущих частей электрооборудования, которые могут случайно оказаться под напряжением с землей.
Назначение защитного заземления: уменьшить напряжение на металлических нетоковедущих частях электрооборудования до допустимой величины, а значит принцип действия защитного заземления заключается в том, что оно защищает своим малым сопротивлением.
Область применения з.з.: Защ. Заземление будет эффективно, если Ізам не зависит от сопротивления заземления. А значит область применения защ. заземления – это сети, в которых ток замыкания на землю не зависит от сопротивления Rз. В сетиях напряжением до 1000В заземление эффективно в 3-хфазных 3-хпроводных сетях с изолированной нейтралью
45. Захисне заземлення: конструктивне виконання, контроль методом амперметра-вольтметра.

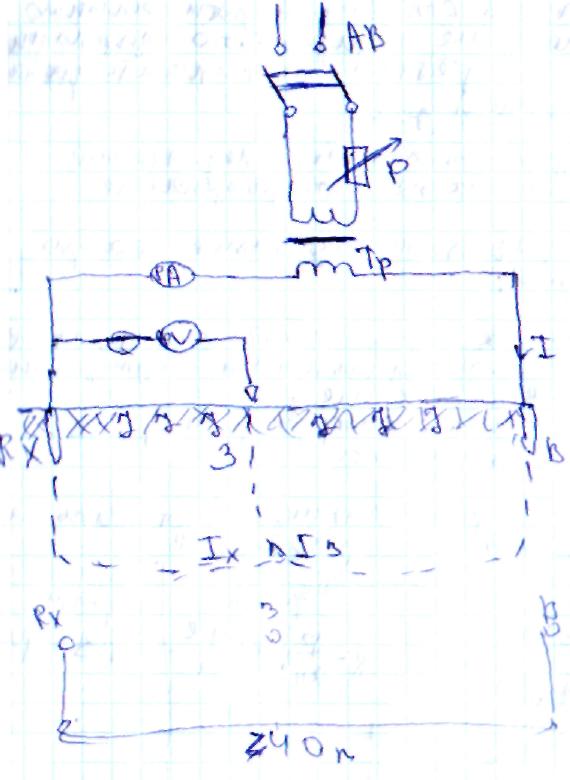

Измерение сопротивления растекания тока защитных устройств производится методом амперметра-вольтметра.
Для получения истинных результатов измерения минимального расстояния между Rx и В должно равняться 40 м, т.е. двойному радиусу зоны растекания тока, при этом зонд должен быть расположен относительно Rx и В таким образом, чтобы он не попадал в их зоны растекания. При этом ПУЭ при измерениях рекомендует чередовать наиболее неблагоприятные сезоны (зима, лето).
