46. Захисне заземлення: типи заземлюючих пристроїв, нормування.

ГОСТ 12.1.030-81.ССБТ. Электробезопасность. Защитное заземление. Зануление

Rдоп=10 Ом; Rз≤10 Ом. Контроль защитного заземления производится при вводе в эксплуатацию, после ремонтов или перестановок оборудования и периодически в сроки, установленные ПУЭ (не реже одного раза в год). Контроль заключается в визуальном осмотре внешних элементов заземления и измерений сопротивления растекания тока заземляющего устройства. Периодически не реже одного раза в 5 лет производится частичная раскопка элементов заземления, находящихся в земле, с целью визуальной оценки их технического состояния. Оценивается степень коррозионного износа этих элементов. Производится его ремонт.

Типы:1.выносные;2.контурные.

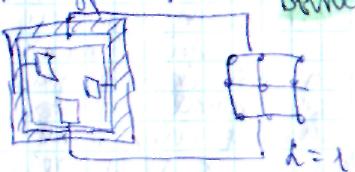

Выносное устройство Контурное устройтво

Выносное устройство защищает только своим малым сопротивлением. Контурное устройство защищает не только своим малым сопротивлением, но и коэффициентом прокосновения α<1.

Рекомендуется выбирать в качестве материала сталь по нескольким критериям:1.экономически это сравнительно дешевый материал; 2.по коррозионной стойкости это достаточно стойкий материал; 3.по распространенности.

Наиболее удобное соединение элементов между собой является сварка. Все соединения дозащищаемого оборудования выполняются сварными.

47. Занулення: визначення, принцип дії, область застосування.

Занулением н/з намеренное электрическое соединение металлических нетоковедущих частей электрооборудования, к-рые могут оказаться под напряжением с многократно заземленным нулевым проводом.

Основное назначение зануления – обеспечить надежное срабатывание максимальной токовой защиты.

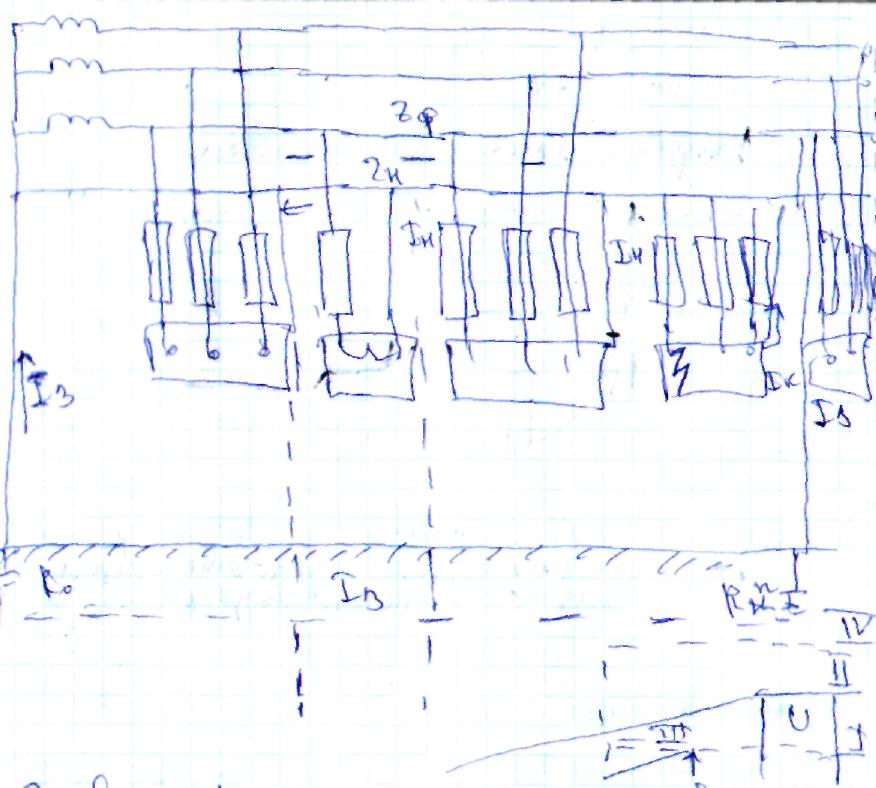

Принцип действия зануления заключается в том, что оно превращает замыкание на металлические нетоковедущие части электрооборудования в однофазное короткое замыкание.

Область применения зануления – 3-хфазные 4-хпроводные сети переменного тока с глухозаземленной нейтралью напряжением до 1000В.

При обрыве нулевого провода повторное заземление нулевого провода не обеспечивает защиту человека от поражения током, т.к. не гарантирует срабатывание уст-ва максимальной токовой защиты, но уменьшает опасность прикосновение к металлическим нетоковедущим частям, случайно оказавшимся под напряжением, т.к. напряжение замкнувшей фазы делится пропорционально Rn и R0, а значит напряжение на металлических нетоковедущих частях становится меньше фазного напряжения.

48. Занулення: алгоритм розрахунку занулення.

Цель расчета определение минимального сечения нулевого провода, обеспечивающего обрабатывания максимальной токовой защиты:

1. Определить ;

2.

3. Если фазный и нулевой проводник медный или алюминиевый, то индуктивность фаза 0 можно пренебречь.

4. Если фазный и нулевой проводник стальные, то индуктивность пренебречь нельзя.

5.

49. Повторне заземлення нульового проводу, нормування.

Повторное заземление нулевого провода предназначено для снижения напряжения на корпусах оборудования при замыкании фазы на корпус как при исправном, так и при оборванном нулевом проводе.

Назначение повторного заземления нулевого защитного провода — уменьшение опасности поражения людей током, возникающей при обрыве нулевого защитного провода и замыкании фазы на корпус за местом обрыва.

Многократное заземление нулевого провода -- это дополнительная, но обязательная мера защиты, осуществляемая через каждые 200 м по его длине. Надежная защита возможна, если сечение нулевого четвертого провода (Sн.пр.) будет равно (не менее) 50% сечения фазного провода сети (Sф) при изготовлении их из одного материала.
