11.1 Пересечение многогранника плоскостью
Геометрическая фигура, получающаяся в результате пересечения многогранника плоскостью, называется сечением многогранника.
Сечение представляет собой плоский многоугольник с внутренней областью. В частном случае эти многоугольники могут распадаться на несколько многогранников, вырождаться в прямые и точки.
Сечение многогранника плоскостью можно построить двумя способами:
1. По точкам пересечения с плоскостью ребер многогранника. 2. По линиям пересечения граней многогранника с плоскостью. В первом случае задача сводится к определению точек пересечения прямой с плоскостью. Во втором случае - к определению линий пересечения плоскостей. В ряде случаев целесообразно комбинированное применение обоих способов.
Пример построения сечений многогранников проецирующими плоскостями
В случае пересечения многогранника проецирующей плоскостью задача решается довольно просто, т.к. одна проекция сечения вырождается в отрезок прямой, а вторая проекция сводится к многократному решению задачи на принадлежность.
Рассмотрим построение сечения пирамиды SABCDE фронтально проецирующей плоскостью .
Фронтальная проекция А'2B'2C'2D'2E'2 сечения А'B'C'D'E' совпадает с выраженной проекцией секущей плоскости. Горизонтальные проекции А'1, B'1, C'1, D'1, E'1, вершин сечения находится из условия принадлежности ребрам: А' SA, В' SB, C' SC, D' SD, E' SE.
Рисунок 5
Алгоритм графических построений:
Отмечаем точки А'2, B'2, E'2, C'2, D'2 - точки пересечения плоскости с ребрами пирамиды.
Проводим линии проекционной связи из точек А'2, B'2, E'2, C'2, D'2.
Отмечаем точки А'1, B'1, C'1, D'1, E'1 - точки пересечения линий связи с горизонтальными проекциями ребер S1A1, S1B1, S1C1, S1D1, S1E1 и соединяем их.
Многоугольник А'1B'1C'1D'1E'1 - первая проекция сечения А'B'C'D'E' пирамиды фронтально проецирующей плоскостью .

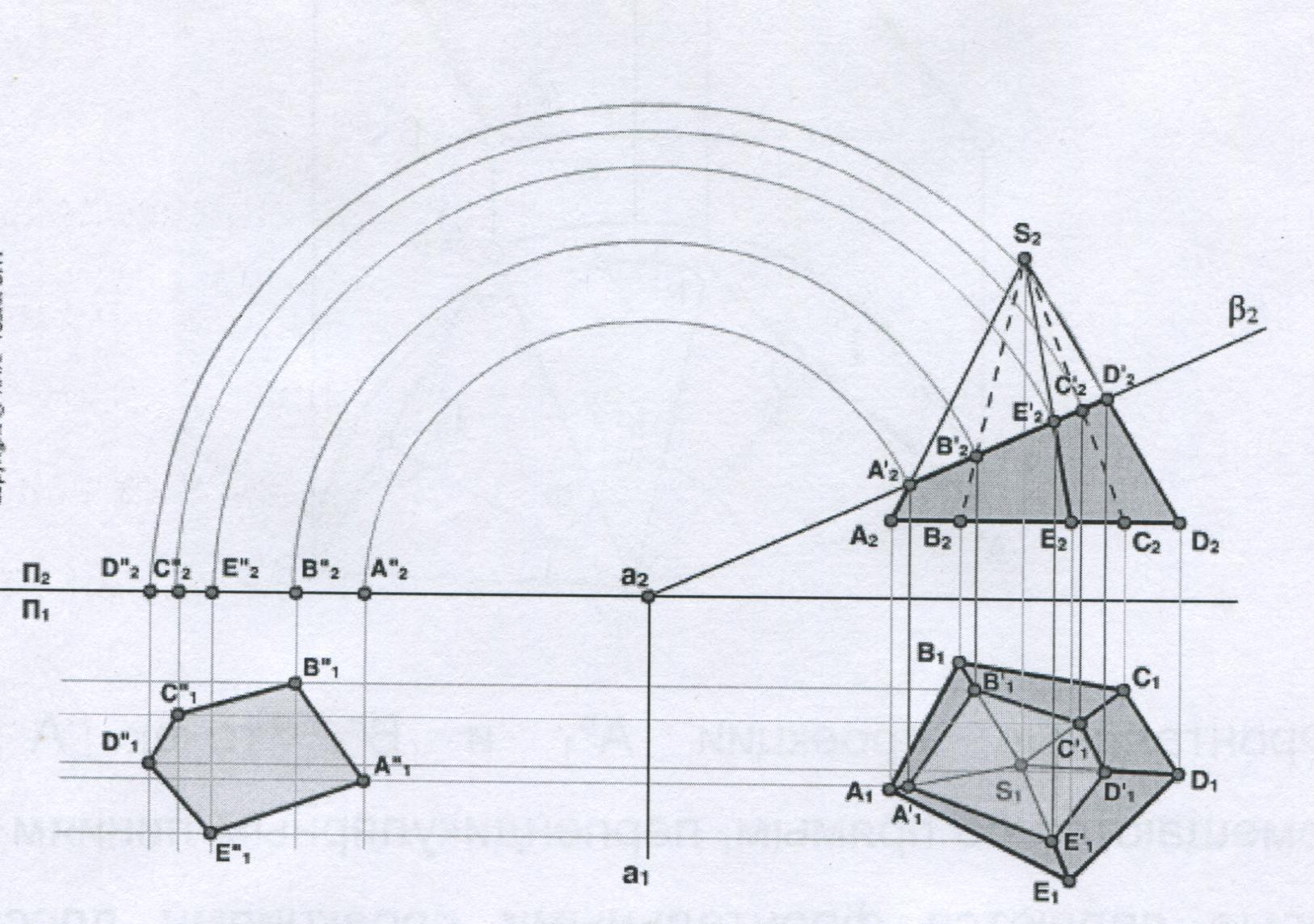

Сечение пирамиды на плоскость П1 проецируется с искажением. Для нахождения истинной величины сечения пирамиды необходимо преобразование чертежа. Построим истинную величину сечения ABCDE способом совмещения.
В качестве оси вращения примем горизонталь a1. Горизонталь a1 перпендикулярна П2, Точка a2 - точка пересечения плоскости с горизонталью a1. Примем точку a2 за центр вращения фронтальных проекций А2, B2, C2, D2, E2. А"1В"1С"1D"1Е"1 – натуральная величина сечения пирамиды.
Рисунок 6
11.2 Пересечение прямой с многогранной поверхностью
Прямая пересекает многогранную поверхность в нескольких точках, различных или совпадающих.
Если многогранник выпуклый, то существует 2 точки пересечения прямой с многогранной поверхностью, их называют точками встречи.
Рисунок 7
Алгоритм построения точек пересечения прямой с многогранной поверхностью:
Заключаем прямую a во вспомогательную плоскость .
Плоскость пересекает многогранник по ломаной KLP.
Ломаная KLP пересекается с прямой a в точках N и M. Точки N и M – искомые точки пересечения прямой a с многогранником.
