2.2. Кинематические соотношения
Проходя через плоскость сдвига, обрабатываемый материал получает перемещение со скоростью V2 относительно плоскости сдвига и со скоростью V1 относительно передней поверхности инструмента (рис. 2.2, б). Скорость V2 называется скоростью сдвига, а скорость V1 – скоростью схода стружки [2].
Скорость V1 найдем из условия постоянства объема металла, проходящего через плоскость сдвига в единицу времени:
, (2.1)
где a, b – толщина и ширина срезаемого слоя;
a1, b1 – толщина и ширина стружки.
Установлено, что b b1, т.е. стружка не деформируется по ширине. В этом случае деформация считается плоской. Стружка деформируется по толщине (a > a1) и по длине (V > V1), тогда из выражения (2.1) следует, что
(2.2)
где K – коэффициент усадки стружки (K = ), является одной из характеристик процесса деформации при резании. Из (2.1) также следует, что
(2.3)
Из рисунка 2.2,б следует, что коэффициент усадки стружки K можно выразить через передний угол γ и угол β наклона плоскости сдвига:
(2.4)
Скорость объекта V2 найдем из условия непрерывности контакта стружки с резцом, заключающееся в том, что проекции скорости стружки и скорости резца на нормаль n-n к передней поверхности резца должны быть равны. Из рисунка 2.2,б следует:
,
откуда
. (2.5)
2.3. Степень деформации при простом сдвиге
При образовании сливной стружки имеет место деформация, близкая к простому сдвигу. Простой сдвиг характеризуется изменением углов элементарных квадратов тела без изменения размеров их граней; вызывается касательными напряжениями. При простом сдвиге квадрат преобразуется в равновеликий параллелограмм, а окружность – в эллипс (рис. 2.3).

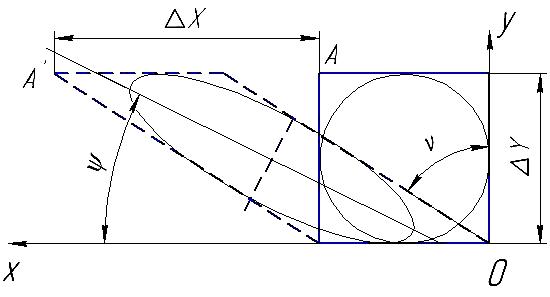

Рис. 2.3. Схема простого сдвига
На рисунке ν – угол сдвига, ψ – угол текстуры.
У параллелограмма размер основания и высота такие же, как и у исходного квадрата.
Деформация простого сдвига заключается в том, что точки деформируемого тела сдвигаются вдоль оси x на расстояния, пропорциональные ординате y.
Расстояние ∆x, на которое верхняя сторона квадрата перемещается относительно нижней, называется абсолютным сдвигом.
Степенью деформации при простом сдвиге является относительный сдвиг ε.
Относительным сдвигом называется предел отношения абсолютного сдвига ∆x к исходной стороне квадрата ∆y.
(2.6)
Геометрически относительный сдвиг равен тангенсу угла υ поворота стороны квадрата.
. (2.7)
Положение большой оси эллипса характеризует направление волокон тела после его деформации (наибольшее удлинение).
Угол наклона большой оси эллипса к оси x называется углом текстуры ψ.
Угол текстуры связан с относительным сдвигом формулой
(2.8)
2.4. Расчет степени деформации при резании
Представим зону деформации ограниченной двумя прямыми параллельными линиями [2] (рис. 2.4).
Рис. 2.4. Схема простого сдвига при резании: β – угол наклона плоскости сдвига
Ширина зоны деформации равна ∆y, т.е. стороне элементарного квадрата. Вершина квадрата (точка А) находится на пересечении обрабатываемой поверхности с верхней границей зоны деформации. После деформации квадрата точка А перемещается на свободную поверхность стружки в точку А'. Расстояние между точками А и А' равно абсолютному сдвигу ∆x. Запишем выражение для относительного сдвига:
. (2.9)
Выразим ∆x и ∆y через скорость сдвига V2 и скорость Vy, перпендикулярную плоскости сдвига. Для этого разделим числитель и знаменатель выражения (2.8) на ∆t – время, в течение которого частица металла проходит через зону деформации.
Получим
. (2.10)
Из рисунка 2.4 имеем:
(2.11)
Подставив (2.5) и (2.11) в выражение (2.10), получим
(2.12)
Кроме формулы (2.12) для расчета относительного сдвига могут быть использованы другие формулы, тождественные (2.12):
(2.13)
(2.14)
