4.3. Автоколебания при резании материалов
Ранее мы говорили, что в автоколебательных системах потери механической энергии периодически пополняются за счет притока энергии от источника, не обладающего колебательными свойствами. Известно, что поступление энергии в автоколебательную систему можно описать с помощью отрицательного сопротивления. Отрицательное сопротивление образуется, например, на падающем участке характеристики силы резания [5].
На рисунке 4.5 показаны характеристики силы резания с положительным сопротивлением и с отрицательным сопротивлением. Эти характеристики представляют собой графики зависимости силы резания от скорости с положительным (рис. 4.5, а) и отрицательным наклоном (рис. 4.5, б). Знак наклона графиков определяется знаком производной .
а) б)

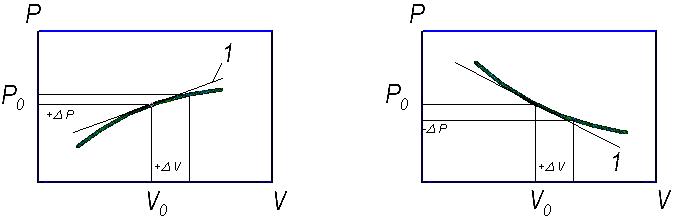

Рис. 4.5. Графики зависимости силы резания от скорости: а – с положительным сопротивлением; б – с отрицательным сопротивлением
Характеристика силы резания, показанная на рисунке 4.5, б, является падающей характеристикой с отрицательным сопротивлением (с отрицательным наклоном касательной 1 к графику в рассматриваемой точке V0).
Коэффициентом сопротивления С называется отношение приращения силы ∆P к приращению скорости ∆V при колебательном движении. При бесконечно малых приращениях силы и скорости этот коэффициент называется дифференциальным коэффициентом сопротивления:
| V=V0 , (4.10)
т.е. является производной в рассматриваемой точке характеристики силы резания.
Коэффициент сопротивления на падающем участке характеристики силы резания является отрицательным С. Силы отрицательного сопротивления на падающем участке характеристики силы резания совпадают с направлением скорости колебания и включают энергию в колебательную систему. Силы положительного сопротивления силы трения (рис. 4.5, а) направлены противоположно скорости колебания и обеспечивают рассеивание энергии в системе. Заметим, что рассеивание энергии колебаний при резании происходит главным образом за счет конструкционного деформирования в опорах заготовки, установленной на стенке.
Условием возбуждения автоколебаний является равенство доставляемой в систему энергии и энергии, рассеиваемой в системе (Е+ = Е-).
Это условие можно сформулировать иначе, а именно: автоколебания возбуждаются, если отрицательный коэффициент сопротивления становится равным положительному коэффициенту сопротивления системы,
С− = С+. (4.11)
Если положительный коэффициент сопротивления больше отрицательного, то система устойчива, находится в недовозбужденном режиме (без колебаний):
С+ > С− . (4.12)
Соотношение (4.11) соответствует границе устойчивости.
Результирующий коэффициент сопротивления равен
С = С+ – С− . (4.13)
Приток механической энергии в систему также может произойти в результате запаздывания приращения силы от приращения перемещения. Однако если величина запаздывания ∆τ мала по сравнению с периодом колебаний T (∆τ T), то запаздывание можно не учитывать.
Определение виброустойчивых режимов резания
Считаем, что запаздывания ∆τ = 0.
Условие устойчивости по Ляпунову выражается следующим образом [5]:
С+ ≥ С− . (4.14)
Положительный коэффициент сопротивления С+ определяем путем циклического нагружения опор заготовки по площади петли гистерезиса [5].
Отрицательный коэффициент сопротивления рассчитывается следующим образом. Определяем зависимость силы резания (пусть это будет сила Pz) от параметров режима резания по справочнику [1] в виде
Pz = cp · txp · Syp · Vnp , (4.15)
где np > 0, т. е. характеристика силы резания является падающей. Затем определяем производную , равную С− :
С− = = np · cp · txp · · . (4.16)
Выражение (4.16) подставляем в (4.14). Имеем
С+≥ np · cp · txp · syp · ,
откуда для t = const получим условие устойчивости в виде
. (4.17)
Для получения линейной модели перейдем к новым координатам lgV–lgS и построим график зависимости lgV = f(lgS) (рис. 4.6).

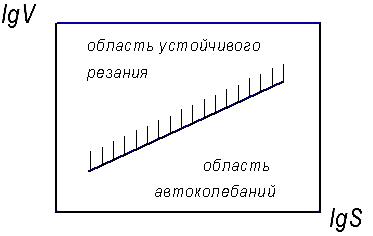

Рис. 4.6. Область устойчивого резания
На графике граница области устойчивого резания является прямой линией, а заштрихованная область – область устойчивого резания.
Выражение (4.17) может быть использовано в качестве одного из ограничений при оптимизации режимов резания методом линейного программирования.
