5. Тепловые процессы при резании материалов
Почти вся работа резания (99 %) переходит в тепло. Теплопередача при резании происходит путем теплопроводности, обусловленной тепловым движением свободных электронов. Теплофизические расчеты являются основой оптимизации функционирования технологической системы в процессе резания. Широко используются как аналитические, так и эмпирические методы определения температуры контактных поверхностей инструмента.
5.1. Краткие сведения из теории теплопроводности
Теплопроводностью называется передача тепла от одного тела к другому, находящемуся в соприкосновении с первым (или от одной части тела к другой).
В общем случае температура является функцией координат и времени
θ = f(x, y, z, τ),
где x, y, z – координаты, τ – время, θ – температура, oC.
Температурным полем называется совокупность мгновенных значений температуры во всех точках изучаемого тела.
Температурное поле называется стационарным θ = f(x, y, z), если температура не зависит от времени.
Различают также двухмерное (плоское) поле θ = f(x, y, τ) или одномерное поле θ = f(x, τ), если температура зависит от двух или одной координаты соответственно.
Изотермические поверхности – также поверхности, все точки которых имеют одинаковую температуру. Наибольшее изменение температуры имеет место в направлении нормами к изотермической поверхности (или линии).
Градиентом температуры называется вектор, направленный по нормам к изотерме в сторону возрастания температуры и численно равный производной от температуры по этому направлению:
(5.1)
где n0 – единичный вектор, направленный по нормам к изотермической поверхности.
Тепловым потоком называется количество теплоты, проходящее через изотермическую поверхность площадью F за единицу времени:

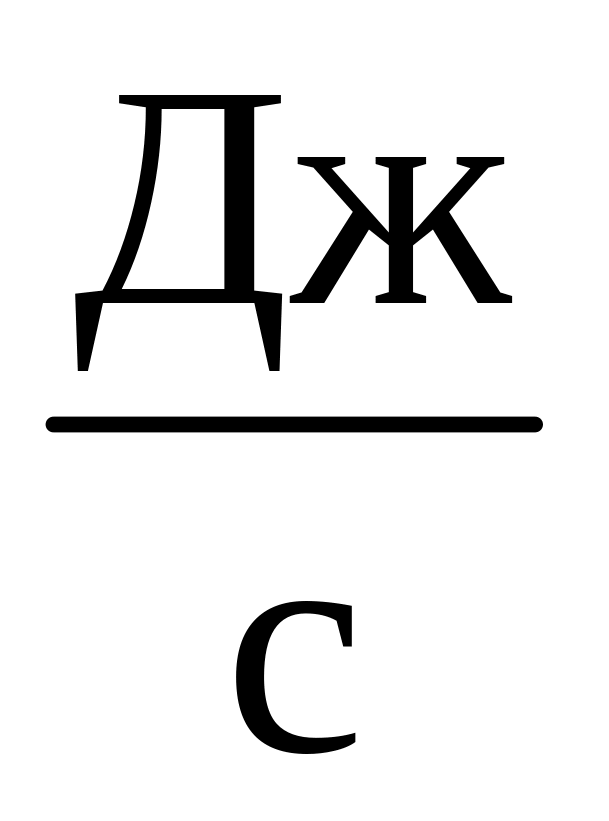

где Ф – тепловой поток, ; Q – количество теплоты, Дж; τ – время, с.
Плотность теплового потока – это количество теплоты, проходящее через единицу площади изотермической поверхности в единицу времени:
Плотность теплового потока является вектором, направленным по нормам к изотермической поверхности в сторону уменьшения температуры.
Основной закон теплопроводности (закон Фурье): плотность теплового потока прямо пропорциональна градиенту температуры:
(5.2)
где λ – коэффициент пропорциональности, называемый коэффициентом теплопроводности, Вт/м·с; он определяется из опыта и характеризует способность тела проводить тепло.
В выражении (5.2) стоит знак «минус», так как векторы q и gradθ направлены в противоположные стороны.
5.2. Дифференциальное уравнение теплопроводности
Дифференциальное уравнение теплопроводности связывает изменение температуры в пространстве и во времени. Для однородной и изотронной среды имеем
(5.3)

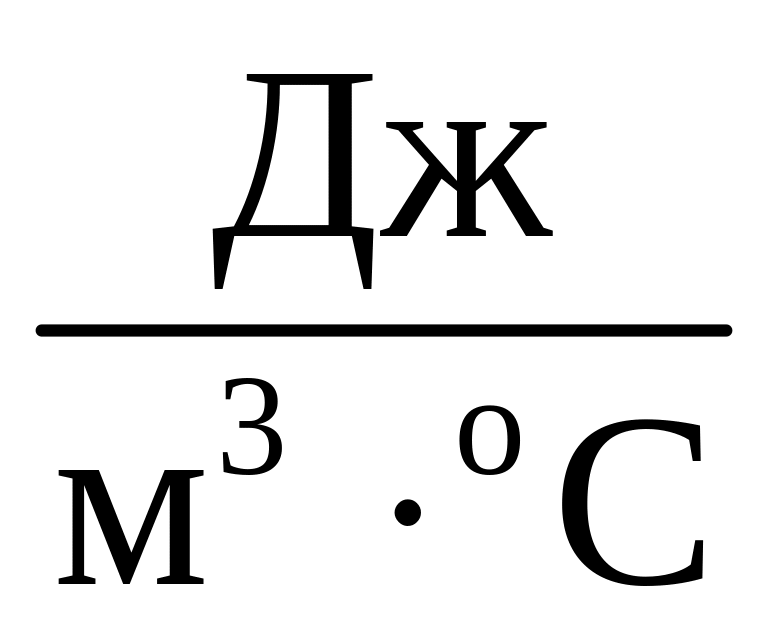

где ω = , – коэффициент температуропроводности; Ср, – удельная теплоемкость; Р, – плотность материала, Ср·Р = Сv, – удельная объемная теплоемкость.
Коэффициент температуропроводности характеризует скорость выравнивания температуры в неравномерно нагретом теле (скорость распространения тепла).
Удельная весовая теплоемкость – количество тепла, которое нужно сообщить единице массы тела, чтобы повысить его температуру на один градус.
Удельная объемная теплоемкость – количество тепла, которое нужно сообщить единице объема тела, чтобы повысить его температуру на один градус.
Для решения дифференциального уравнения теплопроводности необходимо задать начальные и граничные условия.
Начальные условия характеризуют распределение температуры в начальный момент времени: τ = 0 – θ0 = θ(x, y, z, 0). Обычно θ0 = Сonst(θ0 = 20 oC).
Граничные условия характеризуют условия теплообмена на границе тела. Обычно задают распределение плотности теплового потока на поверхности тела – q(τ) = q0 (часто q0 = Сonst).
Методы решения дифференциального уравнения теплопроводности. В теплофизике резания в основном используют:
– метод точечных источников тепла;
– метод быстродвижущихся источников тепла.

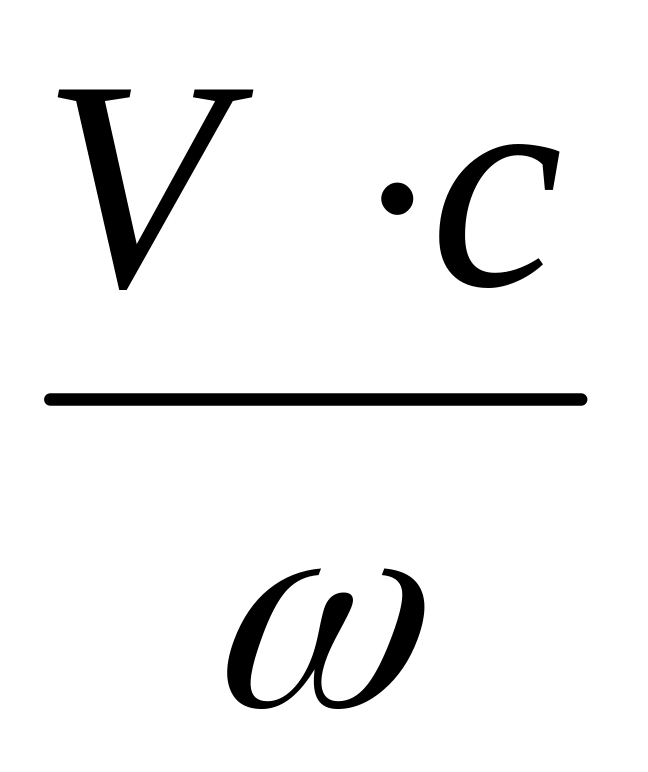

Быстродвижущимися называются такие источники, скорость перемещения которых больше скорости распространения тепла. Для них критерий Пекле Pe = ≥ 10 (V – скорость источника, с – характерный размер (например, длина источника), ω – коэффициент температуропроводности).
