Основные санитарные правила обеспечения радиационной безопасности – оспорб-99
Радиационный контроль при работе с техногенными источниками излучения должен осуществляться за всеми основными радиационными показателями, определяющими уровни облучения персонала и населения. В каждой организации система радиационного контроля должна предусматривать конкретный перечень видов контроля, типов радиометрической и дозиметрической аппаратуры, точек измерения и периодичности контроля.
Вклад природных источников излучения в облучение персонала в производственных условиях должен контролироваться и учитываться при оценке доз в тех случаях, когда он превышает 1 мЗв в год.
Контроль за радиационной обстановкой в зависимости от характера проводимых работ включает3:
- измерение мощности дозы рентгеновского, гамма- и нейтронного излучений, плотности потоков частиц ионизирующего излучения на рабочих местах, в смежных помещениях, на территории организации, в санитарно-защитной зоне и зоне наблюдения;
- измерение уровней загрязнения радиоактивными веществами рабочих поверхностей, оборудования, транспортных средств, средств индивидуальной защиты, кожных покровов и одежды персонала;
- определение объемной активности газов и аэрозолей в воздухе рабочих помещений;
- измерение или оценку активности выбросов и сбросов радиоактивных веществ;
- определение уровней радиоактивного загрязнения объектов окружающей среды в санитарно-защитной зоне и зоне наблюдения.
Система радиационного контроля объектов I и II категорий должна использовать следующие технические средства4:
- непрерывного контроля на основе стационарных автоматизированных технических средств;
- оперативного контроля на основе носимых и передвижных технических средств – носимых и переносных приборов РК;
- лабораторного анализа на основе стационарной лабораторной аппаратуры, средств отбора и подготовки проб для анализа.
Автоматизированные системы должны обеспечивать контроль, регистрацию, отображение, сбор, обработку, хранение и выдачу информации в автоматическом режиме.
Радиационный контроль (РК) должен обеспечивать получение необходимой информации о состоянии радиационной обстановки на предприятии и во внешней среде, а также о дозах облучения персонала5. Он включает радиометрический и дозиметрический контроль, осуществляемый автоматизированными системами РК, переносными и лабораторными приборами, а также расчетными методами.
При работе с техногенными источниками ионизирующего излучения для объекта соответствующей категории по потенциальной опасности должен быть предусмотрен конкретный объем контроля радиационной обстановки: перечень видов контроля, типов радиометрической и дозиметрической аппаратуры, точек измерения и периодичности контроля и т.д. Контроль радиационной обстановки должен охватывать производственные помещения, территории организации в санитарно-защитной зоне и зоне наблюдения.
Общие требования к объему контроля радиационной обстановки для организации устанавливаются на этапе проектирования по согласованию с органами государственного надзора за радиационной безопасностью. В проекте предусматривается раздел "Радиационный контроль", в котором должны быть даны характеристики объекта и характер полей ионизирующих излучений (по видам излучений, энергетическому спектру, диапазонам, измеряемым параметрам, контрольным уровням и т.д.). В проекте также должны быть определены требования к техническим средствам контроля радиационной обстановки: перечень необходимых радиометрических и дозиметрических приборов, вспомогательного оборудования, размещение стационарных приборов автоматизированных систем и точек контроля, состав необходимых помещений, а также требования к работникам, осуществляющим радиационный контроль.
Радиационный контроль осуществляется специальной службой – службой РБ, которая обеспечена необходимыми методами и аппаратурой для определения параметров, характеризующих состояние радиационной безопасности. В общей структуре предприятия служба РБ подчинена непосредственно главному инженеру предприятия, который отвечает за обеспечение радиационной безопасности предприятия.
Начальник службы РБ отвечает за организацию и осуществление производственного радиационного контроля и обязан обеспечить проведение организационных и технических мероприятий по созданию безопасных условий труда, инструктаж и обучение персонала безопасным методам работы, контроль за соблюдением технологических инструкций и правил радиационной безопасности, следить за радиационной обстановкой и ее соответствием контрольным уровням, принимать меры по снижению доз внешнего и внутреннего облучения персонала и уменьшению радиоактивных загрязнений до возможно низких и экономически оправданных значений, обеспечить персонал спецодеждой, спецобувью, средствами индивидуальной защиты, защитными экранами, инструментом и приспособлениями. Служба РБ состоит из групп: оперативного контроля за радиационной обстановкой; индивидуального дозиметрического контроля; ремонта и поверки приборов; радиационного контроля внешней среды6.

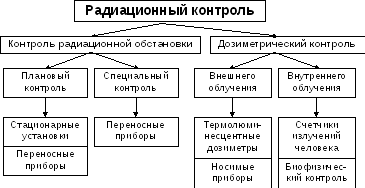

Радиационный контроль можно подразделить на две основные части: контроль за радиационной обстановкой в помещениях учреждения и на его территории и индивидуальный дозиметрический контроль за внешним и внутренним облучением персонала. Контроль за радиационной обстановкой состоит из планового и специального контроля, который осуществляется с помощью стационарных установок и переносных приборов.
Плановый контроль проводится в соответствии с заранее разработанным планом-графиком радиационных измерений. Применяемые для этого вида контроля стационарные приборы, имеющие автоматическую сигнализацию превышения фиксированных уровней мощности дозы внешнего ионизирующего излучения и концентрации радиоактивных веществ в воздухе производственных помещений, служат для получения оперативной информации о состоянии радиационной обстановки, о ее изменении, а также о возникновении возможных аварийных ситуаций. В местах, где нет точек стационарного контроля, а также для уточнения показаний стационарных установок используют переносные приборы.
Специальный контроль проводится для получения дополнительных сведений о радиационной обстановке в период планово-предупредительных ремонтов и перегрузок топлива, при возникновении аварийных ситуаций, а также для уточнения объема планового радиационного контроля.
Для непрерывного дистанционного контроля радиационно-опасных объектов используются стационарные системы радиационного контроля. Система радиационного контроля (СРК) предназначена для получения, обработки и представления информации о радиационной обстановке на исследовательских реакторах и АЭС, а также о радиационных параметрах технологических сред и о состоянии защитных барьеров на пути распространения радионуклидов, образующихся при делении ядерного топлива. Стационарные системы РК должны давать информацию и осуществлять сигнализацию как на щитах РК, так и в местах установки блоков детектирования. Системы радиационного контроля можно разделить на две подсистемы: радиационного дозиметрического контроля и радиационного технологического контроля (например, система КГО твэлов). Иногда из системы РК выделяют отдельно подсистему РК окружающей среды, предназначенную для получения информации о состоянии радиационной обстановки в зоне возможного влияния воздушных выбросов и жидких сбросов АЭС (в санитарно-защитной и наблюдаемой зонах).
Система радиационного контроля включает в себя организационно-методическую и аппаратурную части. Первая предусматривает идеологию проектируемой и разрабатываемой системы РК, вторая - ее техническую реализацию. Аппаратурная часть системы радиационного контроля является одним из основных технических средств обеспечения радиационной безопасности при эксплуатации предприятия. По этой причине ее называют еще комплексом аппаратуры контроля радиационной безопасности - АКРБ.
Контроль загрязнения радионуклидами средств индивидуальной защиты (СИЗ), спецодежды и тела персонала осуществляется стационарными установками контроля загрязнения, которые устанавливаются в санпропускнике и на выходе из зданий, а поверхностей помещений – переносными приборами и с помощью мазков.
Персонал предприятия должен быть обеспечен индивидуальными дозиметрами термолюминесцентного типа, на аварийно-опасных участках персонал снабжается аварийными дозиметрами, в настоящее время часто применяются прямопоказывающие электронные дозиметры-сигнализаторы.
Ремонт, поверку и градуировку приборов всех видов радиационного контроля обеспечивает специальная группа ремонта и поверки дозиметрических приборов, в распоряжении которой должны быть образцовые приборы и источники излучения.
Для проведения радиационного контроля за окружающей средой вокруг предприятия предусматривается сеть специально оборудованных пунктов наблюдения, которые размещаются преимущественно в населенных пунктах и местах, доступных для проезда автомашин и обслуживания в течение всего года. Служба контроля радиационной обстановки вокруг радиационно-опасного предприятия имеет специально оборудованные транспортные средства, предназначенные для отбора проб объектов окружающей среды, а также проведения гамма-спектрометрических измерений непосредственно на местности. Обязательный радиационный контроль – измерение уровня гамма-фона на местности в радиусе не менее 25 – 30 км от предприятия. На основании этих измерений определяют дозовую нагрузку на население. Контроль загрязнения окружающей среды на пунктах наблюдения включает контроль мощности дозы гамма-излучения на местности; контроль загрязнения атмосферного воздуха, почвы, растительности, воды открытых водоемов, донных отложений, рыбы, сельскохозяйственных продуктов питания, молока и кормов местного производства.
В таблице 1 сформулированы требования к диапазонам измеряемых радиационных параметров для нормальной - НРО и аварийной – АРО радиационной обстановки.
Таблица 1
Требования к контролю параметров радиационной обстановки
Вид радиационного контроля |
Контролируемый радиационный параметр |
Единица измерения системная (внесистемная) |
Вид ионизирующих излучений, радионуклид |
Диапазон контроля рабочих средств, не менее |
|
при НРО |
при АРО |
||||
1.Контроль мощностей доз в рабочих помещениях, на рабочих местах и окружающей природной среде |
Мощность эквивалентной (экспозиционной) дозы |
Зв/ч |
Фотоны Бета Нейтроны |
от 4.10-7 до 4.10-4 от 2.10-8 до 2.10-4 от 2.10-8 до 2.10-4 |
- - - |
|
Мощность поглощенной дозы излучений |
Гр/ч |
Фотоны Бета Нейтроны |
- - - |
от 2.10-5 до 2 от 2.10-5 до 2.10-1 от 2.10-5 до 10 |
2.Контроль радиоактивных аэрозолей и паров в воздухе |
Объемная активность радиоактивных аэрозолей и паров |
Бк/м3 Бк/м3 |
Альфа- Бета-излучающие (долгоживущие радионуклиды стронций-90 + иттрий-90) |
от 4.10-4 до 4.10-1 от 4.10-1 до 4.102
|
от 4.10-2 до 4.101 от 4.101 до 4.104
|
|
|
Бк/м3 |
Бета (неизвестного или частично известного состава) |
от 1.10-1 до 1.102
|
от 1.101 до 1.104
|
|
|
Бк/м3 |
Бета-гамма (пары радионуклидов йода) |
от 2 до 2.103
|
от 2.102 до 2.105
|
3. Контроль радиоактивных газов в воздухе |
Объемная активность радиоактивных газов |
Бк/м3
|
Альфа (радон, торон) Бета (инертные газы) |
от 20 до 2.105 2.103 - 3,7.106 |
- от 4.105 до 4.109 |
|
|
|
Бета (низкоэнергетические - тритий, углерод-14) |
от 4.103 до 4.106 от 4.104 до 4.107 (3H) от 1.103 до 1.106 (14С) |
от 4.105 до 4.108 |
4. Контроль радиоактивного загрязнения поверхностей в рабочих помещениях |
Плотность потока ионизирующих частиц |
см-2с-1 |
Альфа Бета |
от 5.10-2 до 5.101 от 10 до 1.104 |
от 5 до 5.103 от 1.103 до 1.106 |
5. Контроль радиоактивного загрязнения вод |
Объемная активность радионуклидов |
Бк/м3 |
Альфа Бета (стронций-90 + иттрий-90) |
от 0,5 до 5.102 от 4.103 до 4.106 |
от 4.105 до 4.109 от 4.105 до 4.109 |
|
|
|
Бета (тритий) |
- |
от 4.107 до 4.1011 |
|
|
|
Гамма (цезий-137) |
от 2.104 до 2.107 |
от 2.106 до 2.1010 |
6. Контроль радиоактивного загрязнения почвы |
Удельная активность радионуклидов |
Бк/кг |
Альфа Бета (стронций-90) |
от 4.101 до 4.104 от 4 до 4.103 |
от 4.103 до 4.105 от 4.102 до 4.106 |
|
|
|
Гамма (цезий-137) |
То же |
То же |
7. Контроль радиоактивного загрязнения в пробах окружающей среды. |
Объемная активность радионуклидов в пробе |
Бк/м3 |
Бета (стронций-90) Альфа(плутоний-239) Гамма (цезий-137,134) |
от 3 до 3.103 0,5 - 5.102 от 3 до 3.103 |
от 3.102 до 3.104
от 3.102 до 3.105 |
8.Контроль радиоактивного загрязнения поверхностей объектов окружающей среды. |
Плотность потока ионизирующих частиц |
см-2с-1 |
Альфа Бета |
от 1.102 до 1.104 от 1.103 до 1.106
|
от 1.103 до 1.107 от 1.105 до 1.109
|
|
Поверхностная активность радионуклидов |
Бк/м2 |
Бета Альфа |
от 4.102 до 4.104 от 5 до 5.102 |
от 4.103 до 4.106 от 50 до 5.104 |
9. Контроль состава и содержания радионуклидов в пробах объектов окружающей среды |
Энергетическое распределение излучения |
Дж (МэВ) |
Альфа Бета Гамма |
По приложению П2 НРБ-99 |
По приложению П2 НРБ-99 |
|
Объемная, удельная, поверхностная активность радионуклидов |
Бк/м3, Бк/кг, Бк/м2 |
Альфа Бета Гамма |
По п.п. 5-8 Настоящей таблицы |
По п.п. 5-8 настоящей таблицы |
