2. Загальні відомості про ка кзмі
2.1. Структурна схема ка кзмі

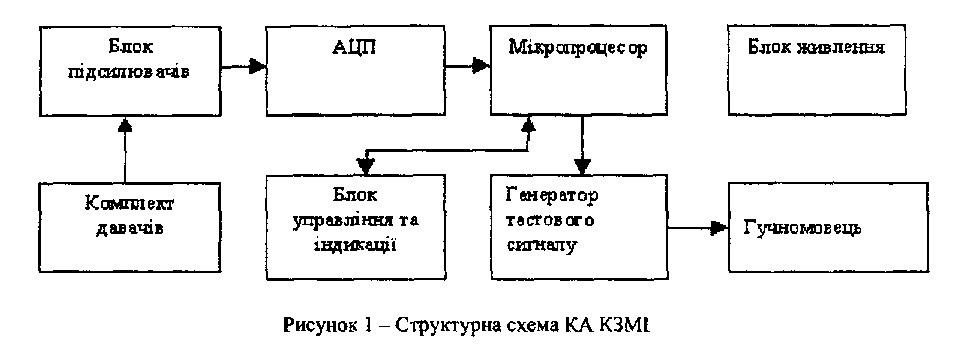

Структурна схема КА КЗМІ (портативного комплексу апаратури захисту мовної інформації від витоку по акустичному, лазерному, віброакустичному та акустоелектричному каналах) зображена на рис. 1.
Рис.1. Структурна схема КА КЗМІ
Засоби вимірювань
1. Джерело акустичного сигналу (гучномовець):
-
нерівномірність АЧХ в смузі частот 177÷5680 Гц не більше 15 дБ;
-
максимальний рівень звукового тиску на відстані їм від джерела акустичного сигналу не менше 110 дБ;
2. Низькочастотний генератор шумових сигналів (ГШС) повинен забезпечувати сигнал, спектральна густина потужності якого відповідає білому шуму з допустимим відхиленням ± 1 дБ, Розподілення миттєвих значень напруги на виході генератора нормальне (Гауссове), в діапазоні не менше як ± 3 значень середньоквадратичного відхилення.
3. Низькочастотний генератор сигналів. Основна похибка встановлення частоти повинна бути не більшою ± (1+200/f)%- Коефіцієнт гармонік - не більше 1,5%.
4. Підсилювач потужності для акустоелектричних вимірювань.
-
нерівномірність амплітудно-частотної характеристики - не більше 1,0 дБ.
-
коефіцієнт гармонік - не більше 2,0 %.
-
рівень власного шуму та фону на виході відносно номінального значення вихідної напруги - не більше мінус 70 дБ.
Підсилювач повинен бути захищеним від появи на його виході постійного струму та низькочастотних перехідних процесів.
5. Шумомір першого класу в комплекті з вимірювальним мікрофоном.
6. Вібродатчик прискорень (акселерометр) - чутливість не гірше 2 мВ/м/с2.
7. Аналізатор спектра повинен забезпечувати:
-
смугу аналізу, згідно таблиці до методики;
-
динамічний діапазон - не менше 60 дБ;
-
діапазон вимірювання - від 177 до 5680 Гц;
-
допустима межа похибки відліку частоти повинна бути не більш ± (0,001 f+1) Гц.
8. Мікровольтметр селективний повинен забезпечити:
- діапазон вимірювань - від 177 до 5680Гц;
- динамічний діапазон - не менше 60 дБ;
- смугу аналізу, згідно таб.3 до методики.
Примітка. Для проведення вимірювань може використовуватись апаратно -програмний комплекс, що відповідає вимогам до апаратури, наприклад, розроблений КБ "Шторм" для проведення аналогічних вимірювань в автоматичному режимі. Вся апаратура, призначена для вимірювання має бути повіреною.
2.2. Режими роботи та засоби управління
Після подачі живлення прилад проводить само тестування і виводить на органи індикації результати контролю. Далі КА КЗМІ стає під керування оператора, який може вибрати режими роботи та задати параметри обчислень. Згідно з вимогами ергономіки та тенденціями сучасного приладобудування визнано за доцільне використати для управління метод "меню", тобто прилад, використовуючи цей метод, буде пропонувати оператору вибрати той чи іншій режим, а останній повинен лише підтвердити чи відмінити вибір. Це дозволяє зменшити кількість органів управління практично до трьох кнопок: "перейти до наступного режиму ()", "перейти до попереднього режиму ()" та "підтвердження вибору ( )".
Таким чином спочатку КА КЗМІ пропонує оператору вибрати канал, у якому будуть проводитися виміри, та виводить на екран пояснення щодо використання кнопок управління. Після підтвердження вибору прилад автоматично фіксує у пам'яті константи, пов'язані з вибраним каналом, та пропонує вибрати режим роботи. КА КЗМІ має два основні режими роботи: режим виміру рівнів сигналів та режим виміру співвідношення "сигнал/завада". Після вибору потрібного режиму пропонується вибрати смугу частот, у який потрібно провести виміри. Для режиму "сигнал" виміри та обчислення можуть проводитися одночасно для всіх п'яти октав, тому вибирати смугу має сенс тільки для режиму "сигнал/завада". Далі прилад переходить до вимірів та обчислень.
