9.8.7. Блок таблицы с прямым доступом Direct Loop-Up Table (n-d)
Назначение:
Задает многомерную таблицу с прямым доступом к ее элементам. Индексация элементов начинается с нуля.
Параметры:
Number of table dimensions – Количество размерностей таблицы (аргументов функции). Значение параметра выбирается из списка: 1, 2, 3, 4, More…(Много).
Explicit number of dimensions – Точное количество размерностей таблицы (аргументов функции). Параметр доступен, и его необходимо задавать, если параметр Number of table dimensions имеет значение More.
Inputs select this object from table – Задать вид выходного сигнала. Выбирается из списка:
Element – Элемент. Если на выходе блока необходимо получить отдельный элемент таблицы, то на вход блока должны подаваться значения всех индексов элемента.
Column – Столбец. Если на выходе необходимо получить столбец, то на вход блока необходимо подавать на один индекс меньше, по сравнению с предыдущим вариантом.
D Matrix – Матрица. В этом случае на вход блока подается на два индекса меньше, по сравнению с первым вариантом.
Make table an input – Таблица значений функции задается через отдельный вход блока, а не параметром Table data.
Table data – Таблица значений функции. Задается по правилам формирования многомерных массивов.
Action for out of range input – Реакция на выход входного сигнала за границы вектора значений аргумента. Выбирается из списка:
None – Реакция отсутствует.
Warning – Вывод предупреждающего сообщения в командной строке MATLAB.
Error – Вывод сообщения об ошибке в командной строке MATLAB и остановка расчета.

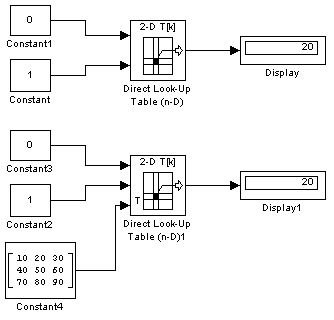

Примеры использования блока Look-Up Table (n-D) для задания функции двух аргументов показаны на рис. 9.8.7. В первом случае таблица значений функции ([10 20 30;40 50 60;70 80 90]) задана в параметрах блока, а во втором –подается через отдельный вход (установлен флажок Make table an input)
Рис. 9.8.7. Пример использования блока Direct Loop-Up Table (n-D)
[Скачать пример]
9.8.8. Блок работы с индексами PreLook-Up Index Search
Назначение:
Вычисляет значение индекса и относительную величину входного сигнала. Используется совместно с блоком Interpolation (n-D) using PreLook-Up.
Параметры:
Breakpoint data – Вектор узловых точек. Данный параметр аналогичен вектору входного сигнала блоков задающих табличные функции.
Index search method - Метод поиска индексов. Выбирается из списка:
Evenly Spaced Points – Поиск для равноотстоящих индексов.
Linear Search – Линейный поиск.
Binary Search – Двоичный поиск.
Begin index search using previous index result (флажок) – Начало поиска индекса с последнего результата.
Output only the index (флажок) – Вывод только индексов.
Process out of range input – Тип процесса при выходе входного сигнала за заданные пределы. Выбирается из списка:
Clip to Range – Ограничить предельным значением.
Linear Extrapolation – Линейная экстраполяция.
Action for out of range input – Реакция на выход входного сигнала за границы вектора узловых точек. Выбирается из списка:
None – Реакция отсутствует.
Warning – Вывод предупреждающего сообщения в командной строке MATLAB.
Error – Вывод сообщения об ошибке в командной строке MATLAB и остановка расчета.
Выходным сигналом блока является вектор, первый элемент вектора – найденный индекс, а второй – относительная величина входного сигнала. Блок находит индекс того элемента, значение которого не превышает величину входного сигнала. Например, для вектора узловых точек [0 5 10 20 50 100] и входного сигнала равного 55 найденный индекс будет равен 4 .
Относительная величина входного сигнала рассчитывается в соответствии с выражением:
,
где
x – входной сигнал,
i – найденный индекс,
A – вектор узловых точек.
Для приведенного выше примера относительная величина входного сигнала будет равна 0.1.
Пример поясняющий работу блока, показан на рис. 9.8.8.
Рис. 9.8.8. Пример использования блока PreLook-Up Index Search
[Скачать пример]
