9.6.9. Блок вычисления тригонометрических функций Trigonometric Function

Назначение:

Выполняет вычисление тригонометрической функции.

Параметры:

Function – Вид вычисляемой функции (выбирается из списка): sin, cos, tan, asin, acos, atan, atan2, sinh, cosh и tanh.

Output signal type – Тип выходного сигнала (выбирается из списка):   - auto – Автоматическое определение типа.   - real –Действительный сигнал.   - complex- Комплексный сигнал.

При векторном или матричном входном сигнале блок выполняет поэлементное вычисление заданной функции.

Примеры использования блока Trigonometric Function показаны на рис. 9.6.12.

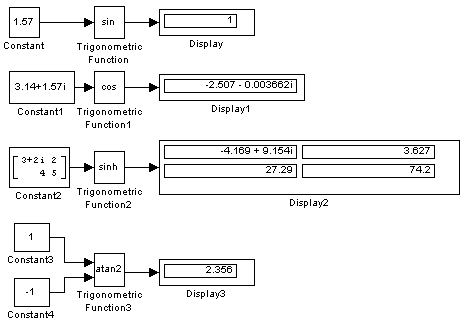

Рис. 9.6.12. Примеры использования блока Trigonometric Function

[Скачать пример]

9.6.10. Блок вычисления действительной и (или) мнимой части комплексного числа Complex to Real-Imag

Назначение:

Вычисляет действительную и (или) мнимую часть комплексного числа.

Параметры:

Output – Выходной сигнал (выбирается из списка):

Real – Действительная часть

Image – Мнимая часть

RealAndImage – Действительная и мнимая часть.

Входной сигнал блока может быть скалярным, векторным или матричным сигналом.

Примеры использования блока Complex to Real-Imag показаны на рис. 9.6.13.

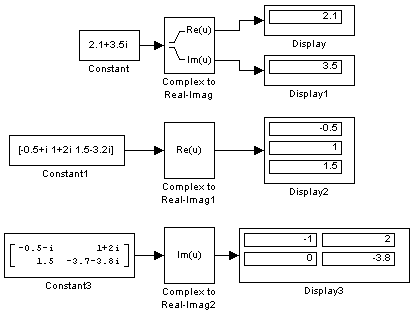

Рис. 9.6.13. Примеры использования блока Complex to Real-Imag

[Скачать пример]

9.6.11. Блок вычисления модуля и (или) аргумена комплексного числа Complex to Magnitude-Angle

Назначение:

Вычисляет модуль и (или) аргумент комплексного числа.

Параметры:

Output – Выходной сигнал (выбирается из списка):

Magnitude – Модуль.

Angle – Аргумент.

MagnitudeAndAngle – Модуль и аргумент.

Входной сигнал блока может быть скалярным, векторным или матричным сигналом.

Примеры использования блока Complex to Magnitude-Angle показаны на рис. 9.6.14.

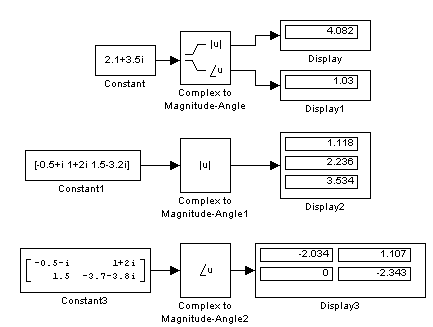

Рис. 9.6.14. Примеры использования блока Complex to Magnitude-Angle

[Скачать пример]

9.6.12. Блок вычисления комплексного числа по его действительной и мнимой части Real-Imag to Complex

Назначение:

Вычисляет комплексное число по его действительной и мнимой части.

Параметры:

Input – Входной сигнал (выбирается из списка): Real – Действительная часть. Image – Мнимая часть. RealAndImage – Действительная и мнимая часть.

Image part – Мнимая часть. Параметр доступен, если параметр Input объявлен как Real.

Real part – Действительная часть. Параметр доступен, если параметр Input объявлен как Image.

Входные сигналы блока могут быть скалярными, векторными или матричными. Параметры Image part и Real part должны задаваться как векторы или матрицы, если входной сигнал является вектором или матрицей.

Примеры использования блока Real-Imag to Complex показаны на рис. 9.6.15.

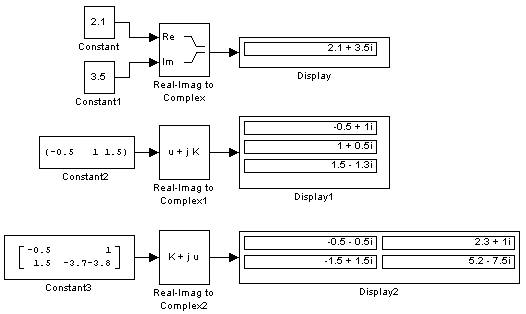

Рис. 9.6.15. Примеры использования блока Real-Imag to Complex

[Скачать пример]

9.6.13. Блок вычисления комплексного числа по его модулю и аргументу Magnitude-Angle to Complex

Назначение:

Вычисляет комплексное число по его модулю и аргументу.

Параметры:

Input – Входной сигнал (выбирается из списка):   - Magnitude – Модуль.   - Angle – Аргумент.   - MagnitudeAndAngle – Модуль и аргумент.

Angle – Аргумент. Параметр доступен, если параметр Input объявлен как Magnitude.

Magnitude – Модуль. Параметр доступен, если параметр Input объявлен как Angle.

Входные сигналы блока могут быть скалярными, векторными или матричными.

Параметры Angle и Magnitude должны задаваться как векторы или матрицы, если входной сигнал является вектором или матрицей.

Примеры использования блока Magnitude-Angle to Complex показаны на рис. 9.6.16.

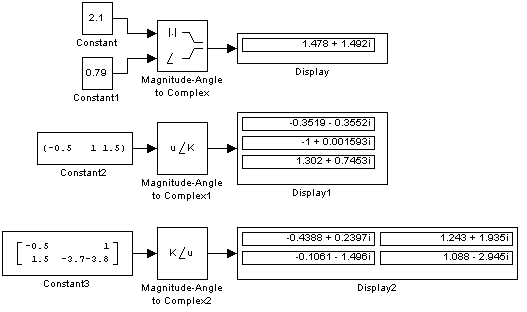

Рис. 9.6.16. Примеры использования блока Magnitude-Angle to Complex

[Скачать пример]
