9.7.23. Информационный блок Model Info
Назначение:
Блок отображает информацию о модели.
Параметры:
Model properties – Свойства модели:
Created – Дата и время создания модели.
Creator – Данные об авторе
Modified by – Данные о пользователе вносившем изменения.
ModifiedDate – Дата изменения.
ModifiedComment – Описание изменений.
ModelVersion – Версия модели.
Description – Описание модели.
LastModificationDate – Дата последнего изменения.
Horizontal text allignment – Способ выравнивания текста по горизонтали. Выбирается из списка:
Center – По центру.
Left – По левому краю.
Right – По правому краю.
Show block frame (флажок) – Отобразить рамку блока.
Для отображения данных на пиктограмме блока необходимо с помощью кнопки скопировать нужный параметр из окна Model properties в окно редактирования. В блоке может отображаться статическая информация, которую пользователь вносит сам (например, данные об авторе, описание модели и т.п.) и динамически обновляемая информация (например, дата создания модели, дата последней модификации и т.п.). Динамически обновляемая информация представляется в окне блока как ссылка на переменную, которая ее содержит. Ссылка имеет вид %<имя_переменной>. Например, ссылка %<LastModificationDate> означает, что в требуемой позиции будет выведено значение переменной LastModificationDate, содержащей дату последней модификации модели.
На пиктограмме блока отображается также часть информации заданная с помощью команды Model Properties меню File окна модели.

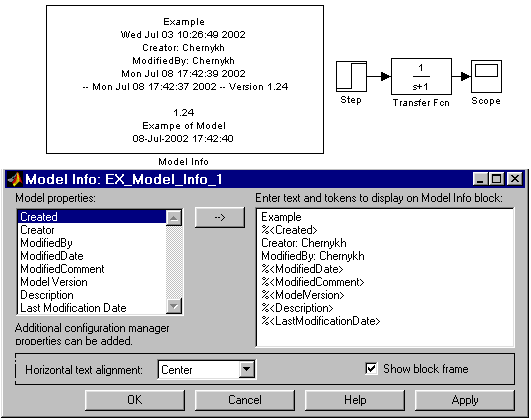

Пример использования блока Model Info показан на рис. 9.7.23. Там же показано окно параметров данного блока.
Рис. 9.7.23. Пример использования блока Model Info
[Скачать пример]
9.8. Function & Tables – блоки функций и таблиц
9.8.1. Блок задания функции Fcn
Назначение:
Задает выражение в стиле языка программирования C .
Параметры:
Expression – Выражение, используемое блоком для вычисления выходного сигнала на основании входного. Это выражение составляется по правилам, принятым для описания функций на языке С.
В выражении можно использовать следующие компоненты:
Входной сигнал. Входной сигнал в выражении обозначается u, если он является скаляром. Если входной сигнал – вектор, необходимо указывать номер элемента вектора в круглых скобках. Например, u(1) и u(3) – первый и третий элементы входного вектора.
Константы.
Арифметические операторы (+ – * /).
Операторы отношения (= = != > < >= <=).
Логические операторы (&& | | !).
Круглые скобки.
Математические функции: abs, acos, asin, atan, atan2, ceil, cos, cosh, exp, fabs, floor, hypot, ln, log, log10, pow, power, rem, sgn, sin, sinh, sqrt, tan, и tanh.
Переменные из рабочей области. Если переменная рабочей области является массивом, то ее элементы должны указываться с помощью индексов в круглых скобках. Напрмер, A(1,1) - первый элемент матрицы A.
Операторы отношения и логические операторы возвращают значения в виде логического нуля (FALSE) или логической единицы (TRUE).
Операторы, допускаемые к использованию в выражении, имеют следующий приоритет (в порядке убывания):
( )
+ – (унарные)
Возведение в степень
!
/
+ – (бинарные)
> < <= >=
= !=
&&
| |
Блок не поддерживает матричные и векторные операции. Выходной сигнал блока всегда – скаляр.

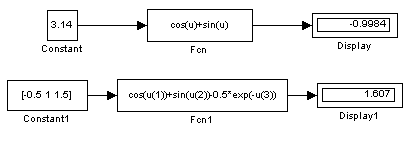

Примеры использования блока Fcn показаны на рис. 9.8.1.
Рис. 9.8.1. Примеры использования блока Fcn
[Скачать пример]
