9.6.17. Блок логических операций Logical Operation

Назначение:

Реализует одну из базовых логических операций.

Параметры:

Operator – Вид реализуемой логической операции (выбирается из списка):

AND – Логическое умножение (операция И).

OR – Логическое сложение (операция ИЛИ).

NAND – Операция И-НЕ.

NOR – Операция ИЛИ-НЕ.

XOR – Исключающее ИЛИ (операция сложения по модулю 2).

NOT – Логическое отрицание (НЕ).

Number of input ports – Количество входных портов.

Выходным сигналом блока является 1, если результат вычисления логической операции есть “ИСТИНА” и 0, если результат – “ЛОЖЬ”.

Входные сигналы блока могут быть скалярными, векторными или матричными. Если входные сигналы – векторы или матрицы, то блок выполняет поэлементную логическую операцию, при этом размерность входных сигналов должна совпадать. Если часть входных сигналов – векторы или матрицы, а другая часть входных сигналов – скаляры, то блок выполняет логическую операцию для скалярных входных сигналов и каждого элемента векторных или матричных сигналов. Размерность выходного сигнала, в этом случае, будет определяться размерностью векторных или матричных входных сигналов.

При выполнении логической операции отрицания блок будет иметь лишь один входной порт.

Входные сигналы могут быть как действительного, так и логического типа (boolean).

Примеры использования блока Logical Operation показаны на рис. 9.6.20.

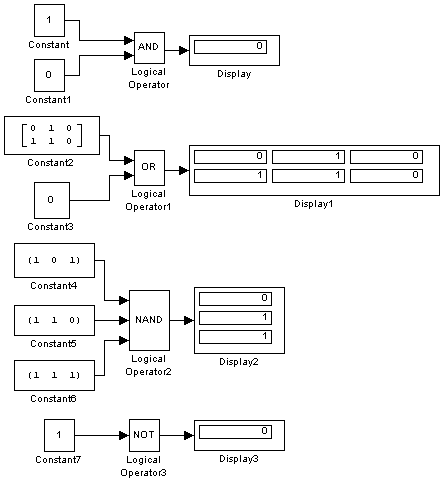

Рис. 9.6.20. Примеры использования блока Logical Operation

[Скачать пример]

9.6.18. Блок побитовых логических операций Birwise Logical Operator

Назначение:

Реализует одну из базовых логических операций по отношению к целому числу в двоичном представлении.

Параметры:

Bitwise operator – Вид реализуемой логической операции (выбирается из списка):

AND – Логическое умножение (операция И).

OR – Логическое сложение (операция ИЛИ).

XOR – Исключающее ИЛИ (операция сложения по модулю 2).

NOT – Логическое отрицание (НЕ).

SHIFT_LEFT – Поразрядный сдвиг влево.

SHIFT_RIGHT – Поразрядный сдвиг вправо.

Second operand – Второй операнд. Задается шестнадцатеричным числом в символьном виде.

Одним из операндов блока Birwise Logical Operator является сигнал, подаваемый на вход блока, а вторым – параметр блока Second operand.

Входными сигналами блока должны быть беззнаковые переменные типа uint8, uint16 или uint32.

Входной сигнал блока может быть скалярным, векторным или матричным. Если входной сигнал – вектор или матрица и второй операнд также вектор или матрица, то блок выполняет поэлементную логическую операцию, при этом размерность операндов должна совпадать. Если один из операндов – вектор или матрица, а другой операнд – скаляр, то блок выполняет логическую операцию для скалярного операнда и каждого элемента векторного или матричного операнда. Размерность выходного сигнала, в этом случае, будет определяться размерностью векторного или матричного операнда.

При выполнении логической операции отрицания блок будет иметь лишь один операнд (входной сигнал).

Примеры использования блока Birwise Logical Operator показаны на рис. 9.6.21.

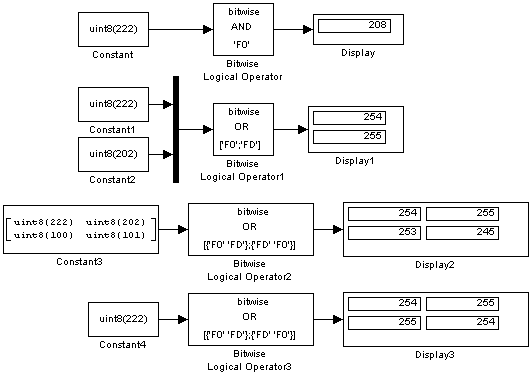

Рис. 9.6.21. Примеры использования блока Birwise Logical Operator

[Скачать пример]
