9.7.6. Блок присвоения новых значений элементам массива Assignment
Назначение:
Заменяет элементы вектора или матрицы.
Параметры:
Input Type – Тип входного сигнала. Выбирается из списка:
vector – Вектор.
matrix – Матрица.
Список параметров блока изменяется в зависимости от типа входного сигнала.
Source of element indices – Источник индексов элементов вектора. Выбирается из списка:
internal – Внутренний. Индексы выбираемых элементов вектора задаются параметром Elements.
external – Внешний. Индексы элементов вектора задаются с помощью внешнего входного сигнала.
Elements – Список индексов элементов входного вектора, передаваемых на выход блока. Задается в виде вектора. Значение параметра –1 (минус один) предписывает выбор всех элементов вектора.
Source of row indices – Источник индексов строк элементов матрицы.
Rows – Список индексов строк матрицы.
Source of column indices – Источник индексов столбцов элементов матрицы.
Columns – Список индексов столбцов матрицы.
Блок выполняет замену отдельных элементов первого входного массива на элементы второго входного массива в соответствии со списком индексов. Список индексов может задаваться как параметр блока или считываться из внешнего управляющего сигнала.
Внешний вид блока изменяется в зависимости от установленных параметров блока. При выборе внешних источников индексов элементов на изображении блока появляются дополнительные входы, обозначенные следующими символами:
E – Вход сигнала, задающего индексы выбираемых элементов вектора.
R – Вход сигнала, задающего индексы строк матрицы.
C – Вход сигнала, задающего индексы столбцов матрицы.

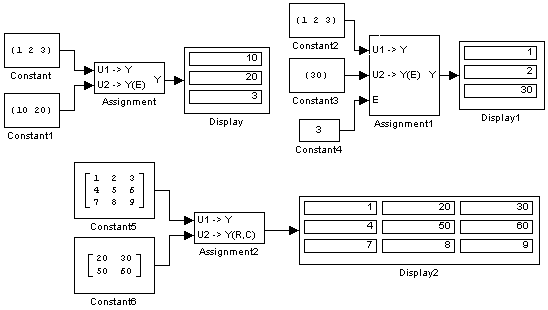

На рис. 9.7.7 приведены примеры использования блока Assignment для различных вариантов настройки блока.
Рис. 9.7.7. Примеры использования блока Assignment.
[Скачать пример]
9.7.7. Блок объединения сигналов Merge
Назначение:
Блок выполняет объединение входных сигналов в единый векторный сигнал.
Параметры:
Number of inputs – Количество входов.
Initial output – Начальное значение выходного сигнала. Если этот параметр не задан, то на выход блока проходит сигнал, значение которого было вычислено последним.
Allow unequal port widths (флажок) – Разрешить неодинаковую размерность входных портов.
Input port offsets – Смещение входного сигнала. Задается в виде вектора, каждое значение которого определяет расположение соответствующего сигнала в выходном векторе.
Блок передает на выход значение сигнала вычисленное последним.
С помощью параметра Input port offsets можно регулировать расположение входных сигналов в результирующем векторе.
Размерность выходного сигнала определяется в соответствии с выражением:
,
где
wk – размерность k-го входного сигнала, ok – смещение k-го входного сигнала.
На рис. 9.7.8 приведен пример использования блока Merge для объединения двух векторов. Параметр Input port offsets в примере задан вектором [0 3].
Рис. 9.7.8. Пример использования блока Merge для объединения входных сигналов.
[Скачать пример]

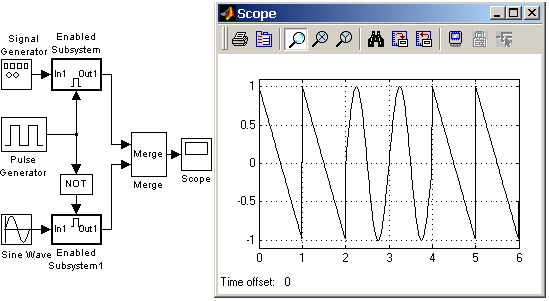

Следующий пример (рис. 9.7.9) демонстрирует свойство блока пропускать на выход сигнал, который был вычислен последним. В примере использованы блоки управляемых подсистем Enabled Subsystem, которые выполняют вычисления только в том случае, если на управляющий вход подсистемы подан не нулевой сигнал. В данном примере подсистема не выполняет какие-либо вычисления, а лишь пропускает сигнал со своего входа на выход. Таким образом, на выход блока Merge поочередно проходят гармонический либо пилообразный сигналы.
Рис. 9.7.9. Пример использования блока Merge
[Скачать пример]
