Задача 4 "Кручение прямоосного составного стержня".
Стальной стержень скручивается парами сил Мкр.
Требуется:
-
Вычислить моменты сопротивления кручению на каждом участке стержня.
-
Построить эпюры касательных напряжений для сечений I, II, III.
-
Определить допускаемую величину момента Мкр.
-
Вычислить угол закручивания для каждого участка стержня.

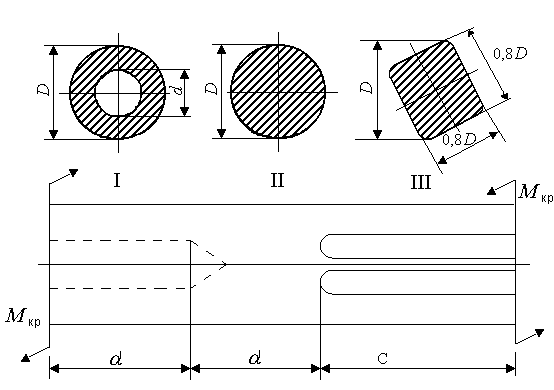

Исходные данные приведены в таблице 4 и на рис.3.7.
Таблица 4
Номер строки |
D |
|
а |
с |
мм |
|
см |
||
1 |
110 |
0,3 |
30 |
80 |
2 |
120 |
0,4 |
35 |
90 |
3 |
130 |
0,5 |
40 |
100 |
4 |
40 |
0,6 |
45 |
120 |
5 |
50 |
0,8 |
50 |
140 |
6 |
60 |
0,3 |
55 |
150 |
7 |
70 |
0,4 |
60 |
160 |
8 |
80 |
0,5 |
65 |
170 |
9 |
90 |
0,6 |
70 |
175 |
0 |
100 |
0,8 |
75 |
180 |
|
В |
А |
В |
А |
|
Рис.3.7 |
В расчете принять допускаемое касательное напряжение , модуль сдвига .
Пример решения задачи.
Исходные данные: D=100 мм, d=60 мм, а=40 см, c=100 см.
Для определения допускаемой величины крутящего момента Мкр необходимо найти опасное сечение вала. Опасным называется сечение, в котором возникают наибольшие касательные напряжения. При постоянном крутящем моменте касательные напряжения максимальны в сечении, где минимален полярный момент сопротивления Wρ.
-
Определение полярного момента сопротивления.
Сечение I-I ( в виде кольца )
Сечение II-II (круг)
Сечение III-III (квадрат).
В стержне квадратного сечения максимальные касательные напряжения возникают посередине стороны и определяются по формуле где WK – момент сопротивления кручению,
где b –сторона квадрата (небольшим закруглением в углах квадрата можно пренебречь):
Минимальный момент сопротивления при кручении получился на третьем участке. Для этого участка записывается условие прочности при кручении
-
Допускаемый крутящий момент определяется по формуле:
= 8,52 кНм.
-
Построение эпюр касательных напряжений.

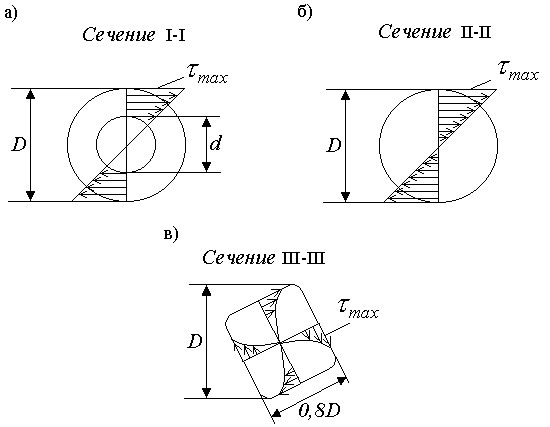

Для круговых сечений (круг, кольцо) касательные напряжения распределяются вдоль любого диаметра сечения по линейному закону (рис.3.8.а,б). Касательные напряжения в квадратном сечении распределяются по нелинейному закону (рис.3.8.в)
|
Рис.3.8 |
Значения максимальных касательных напряжений на каждом участке вычисляются по формуле:
сечение I-I
,
сечение II-II
сечение III-III
-
Определение угла закручивания φ на каждом участке вала. При кручении углы закручивания определяются по формуле:
,
где l - длина участка, Iρ - полярный момент инерции, G -модуль сдвига, – жесткость стержня при кручении.
Первый участок:
,
Второй участок:
,
Третий участок:
,
