Задания на контрольные работы с примерами решения.
Содержание контрольных работ
№ контрольной работы |
Семестр |
Часть |
Специальности |
|||
МТ, СЖД |
ЛТ,В, ПТМ, ЭТ |
ЭУС, УПП |
ВиВ, ПГС |
|||
номера задач |
||||||
1 |
IV |
I |
1,3 |
1,3 |
2,3 |
1,3 |
2 |
IV |
I |
4,5 |
4,5 |
7,9 |
4,5 |
3 |
V |
II |
6,7 |
6,7 |
|
6,7 |
4 |
V |
II |
8,9 |
8,9 |
|
8,9 |
Вариантом являются два числа А и В. Эти числа студенты берут в зависимости от номера зачетной книжки. Причем А – последняя цифра номера, В – предпоследняя. Например, номеру зачетной книжки 99-ЛТ-35 соответствует вариант А=5, В=3.
-
Задача 1 "Расчет прямоосного ступенчатого стержня на осевое действие сил".
Прямоосный ступенчатый стержень нагружен двумя осевыми силами и (рис.3.1).
Требуется:
-
Сделать схематический чертеж стержня по заданным размерам, соблюдая масштаб.
-
Построить эпюру продольной силы с учетом собственного веса.
-
Вычислить абсолютную деформацию стержня.
Исходные данные приведены в таблице 1.
В расчете следует принять модуль продольной упругости МПа, объемный вес материала стержня кН/м3 , ; .
|

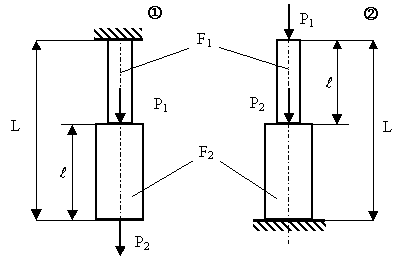

Рис.3.1 |
Таблица 1
Номер строки |
Номер схемы (рис.3.1) |
|
|||
м |
‑ |
см2 |
‑ |
||
1 |
1 |
4 |
0,8 |
40 |
0,6 |
2 |
2 |
5 |
0,7 |
60 |
0,7 |
3 |
1 |
6 |
0,6 |
80 |
0,8 |
4 |
2 |
4 |
0,5 |
100 |
1,2 |
5 |
1 |
5 |
0,4 |
120 |
1,4 |
6 |
2 |
6 |
0,8 |
100 |
1,2 |
7 |
1 |
4 |
0,7 |
80 |
0,8 |
8 |
2 |
5 |
0,6 |
60 |
0,7 |
9 |
1 |
6 |
0,5 |
40 |
0,6 |
0 |
2 |
4 |
0,4 |
100 |
0,5 |
|
А |
В |
А |
В |
А |
