4. Назначаємо період стійкості свердла
Т = 30 хв .
5. Визначаємо швидкість різання
Швидкість різання визначаємо із умови використання різальних властивостей інструментального матеріалу по формулі:
Vф=
,
м/хв
де: НВ – твердість оброблюваного матеріалу;
-
33400;
m=0,125; z=1.3; y=0,4; n=0,25; x=0 .
Vф=
= 37,7 м/хв.
6. Частота обертання шпинделя
np
=
, об/хв;
np
=
=566
об/хв.
Приймаємо по паспорту верстата: n пр = 500 об/хв.
7. Дійсна швидкість різання
Vд=
, м/хв.;
Vд=
= 28,26 м/хв.
8. Визначаємо потужність необхідну на різання і можливість електродвигуна верстата
Nе.
різ =
= 1,94 кВт.
Nе.
дв.=
,
де: η= 0,81 – ККД верстата.
Nе.
дв=
= 2,39 кВт.
9. Аналіз розрахованого режиму різання по показникам:
Коефіцієнт використання різальних властивостей інструменту.
Кv
=
·100%
Кv=
·100%=74,9
%.
Коефіцієнт використання верстата по потужності КN
КN=
·100%
КN=
·
100% = 100,2 %
10. Визначення основного часу
t0
=
,
хв,
де:
- шлях врізання,
мм;
- глибина свердління, мм;
- величина
технічного переходу, мм.
t0=
=
0,26 хв.
Таблиця 3.7. Зведена таблиця режимів різання
Вид обробки |
Обладнання |
Різальний інструмент |
Елементи режиму різання |
| |||||
t, мм |
|
|
|
t о хв |
Кv,% |
КN, % | |||
Свердління глухого отвору |
Свердлильний станок 2Н125 |
Спіральне свердло з конічним хвостовиком |
9 |
0,8 |
28,26 |
500 |
0,26 |
74,9 |
100,2 |
Задача 3.2
Нарізати різьбу М на довжині l. Співставити ефективність обробки при роботі різцями і різьбонарізними інструментами, мітчик і різьбовий різець.
Модель верстата:
при роботі мітчика – верстат свердлильний моделі 2Н135К
при роботі різцем – токарно-гвинторізний моделі 16К20.
Різба – М25×2.
Довжина нарізки - l = 65 мм.
Матеріал – Сталь 40Х, σ в= 700 МПа, НВ 241.
І Нарізання різьби мітчиком
1. Вибір різального інструмента
Приймаємо машинний мітчик М 25×2 із швидкорізальної сталі Р18 згідно ГОСТ 1604-60.
Геометричні елементи: γ = 8˚; α =8˚; φ = 20˚; λ = 0˚.
Різьбо нарізання здійснюється при використанні ЗОР, типу сульфофрезол. Розхід 0,4 л/хв..
Схема обробки див. рис.3.27, ескіз мітчика див. рис. 3.28.
Подача рівна кроку різьби S=2 мм/об.
Рисунок 2.3. Схема нарізання різьби мітчиком.

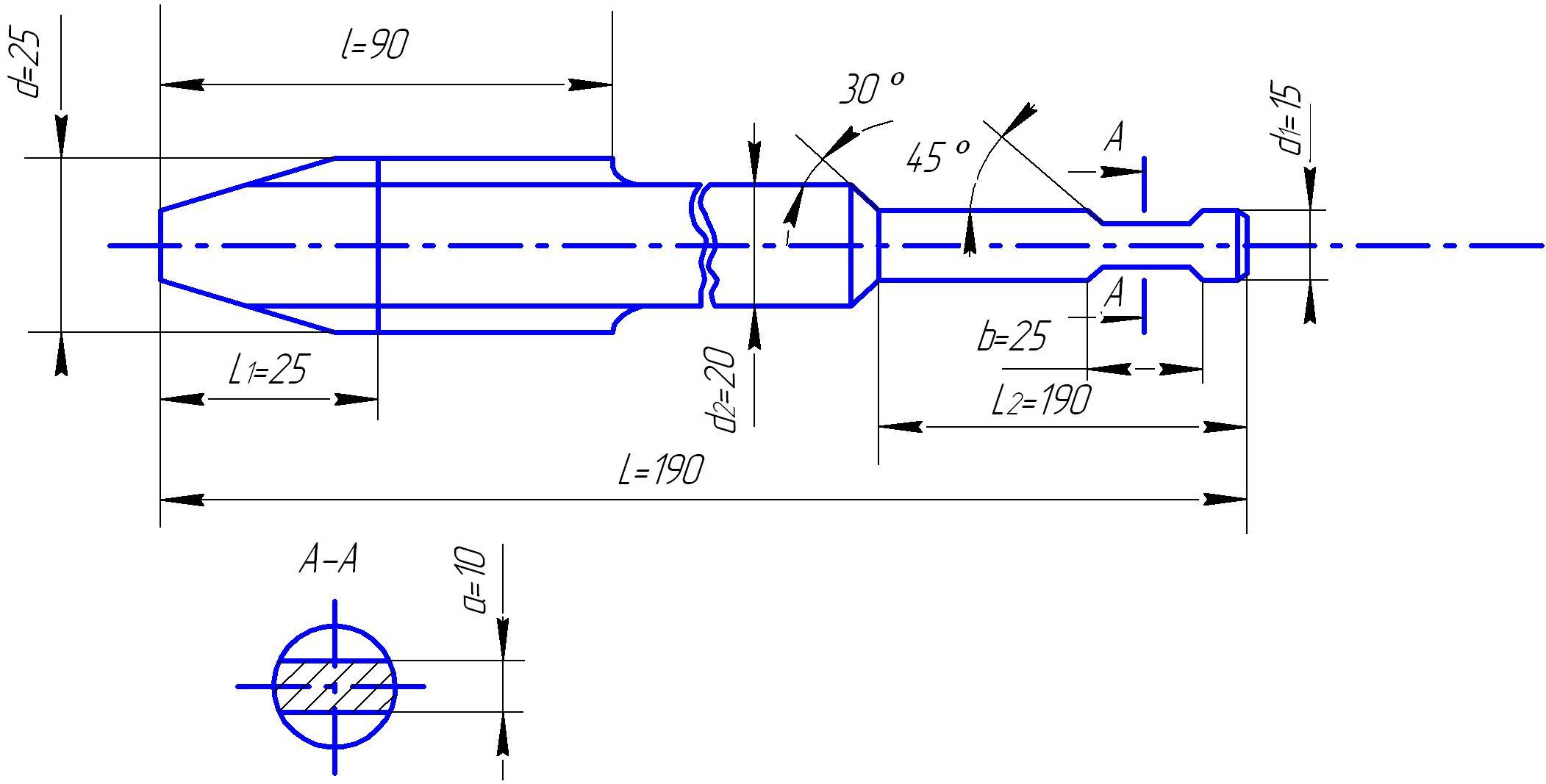

Рисунок 2.4. Ескіз мітчика для нарізання метричної різьби.
