Руководство по тех.обслуживанию Geely Mk

многократного приема.

(3) Ослабление(рис. 373)

Волны в диапазоне FM имеют более высокую частоту, чем волны AM, и, поэтому, легче отражаются высокими зданиями или горами. Поэтому вещание в диапазоне FM может сильно ослабляться или вообще исчезать, когда автомобиль блокируется большим объектом. Этот эффект называется “ослабление”.

4. Проблемы с шумами

Подробное описание проблем с возникновением шумов, о которых сообщают потребители, является очень важным компонентом работы над анализом и устранением шумов интерференции. Для диагностики может быть использована таблица, приведенная ниже.

Примечание:

Если возникают шумы, не относящиеся к описанным выше ситуациям, определите причину в соответствии с разделом “проблемы приема”.

5.Проигрыватель компакт-дисков

Проигрыватель компакт-дисков (CD-дисков) использует лазерное излучение для

считывания цифровых сигналов, записанных на компакт-диске, и далее преобразует эти сигналы в аналоговый сигнал или музыку.

Примечания:

Не пытайтесь разбирать или смазывать какие-либо детали проигрывателя. Никогда не вставляйте в привод для оптических дисков ничего, кроме компакт-дисков. Примечания:

Проигрыватель компакт-дисков использует невидимое лазерное излучение, которое может принести вред здоровью, поэтому, всегда пользуйтесь проигрывателем только в соответствии с инструкцией пользователя.

6. Техническое обслуживание

Проигрыватель компакт-дисков, очистка компакт-дисков Если компакт-диск грязный, воспользуйтесь для очисти поверхности мягкой тканью

и очищайте компакт-диск радиальными движениями от центра.

Примечание:

Не используйте обычное моющее средство или антистатики.

191

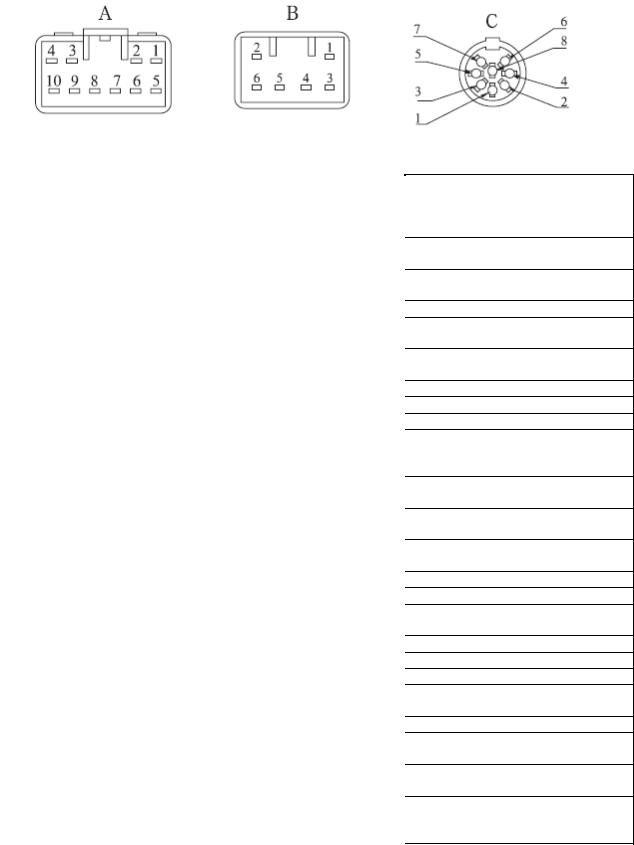

Раздел 2 Расположение контактов гнезда разъема аудиосистемы

2. Описание соединения контактов

Раздел 3 Проверка аудиосистемы

I. Анализ признаков неисправностей

193

Если условия не соблюдаются, отремонтируйте или замените электрическую проводку, разъемы Если соблюдаются, проверьте и замените радиоприемник

3. Динамик не генерирует звук во всех режимах работы

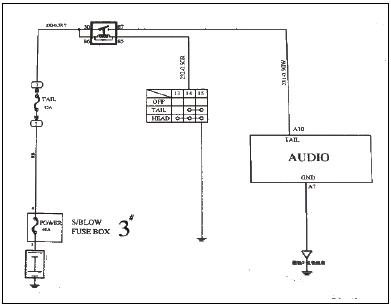

Электрическая схема- см схему электрооборудования Geely MK

(1)Проверьте подсветку жидкокристаллического дисплея

a.Переведите замок зажигания в положение ACC (Принадлежности)

b.Включите блок радиоприемника

c.Включите габаритные огни

Стандарт: Жидкокристаллический дисплей блока радиоприемника должен включиться.

Если условие не соблюдается, переходите к пункту (7) Если соблюдается, переходите к следующему пункту

(2)Отрегулируйте громкость и баланс звука Регулируйте громкость и баланс звука радиоприемника для того, чтобы найти

неработающий динамик. Если все динамики не генерируют звук, проверьте и замените блок радиоприемника. Если только один динамик молчит, проверьте и замените соответствующий динамик.

(3)Проверка динамика для воспроизведения верхних звуковых частот

a.Отсоедините кабель динамика

b.Проверьте сопротивление

Примечание:

Не снимайте динамик для проверки.

195

Стандартное значение: 4 Ом Если условия не соблюдаются, замените динамик верхних звуковых частот

Если соблюдаются, проверьте электрическую проводку и разъем.

(4)Проверка переднего динамика

a.Отсоедините кабель динамика

b.Проверьте сопротивление Стандартное значение: 4 Ом

Если условия не соблюдаются, замените передний динамик Если соблюдаются, проверьте электрическую проводку и разъем.

(5)Проверка заднего динамика

a.Отсоедините кабель динамика

b.Проверьте сопротивление

Стандартное значение: 4 Ом Если условия не соблюдаются, замените задний динамик

Если соблюдаются, проверьте электрическую проводку и разъем.

(6) Проверьте электрическую проводку и разъемы Если условия не соблюдаются, отремонтируйте или замените электрическую проводку, разъемы.

Если соблюдаются, проверьте и замените радиоприемника.

(7)Проверьте и замените радиоприемник (+B, ACC, GND)

a.Проверьте проводимость между контактами в каждом режиме работы в соответствии с приведенной ниже таблицей

Стандарт:

b.Проверьте напряжение между контактами в каждом режиме работы в соответствии с приведенной ниже таблицей

Стандарт:

Если условия не соблюдаются, отремонтируйте или замените электрическую проводку, разъемы.

Если соблюдаются, проверьте и замените блок радиоприемника.

4.Невозможность принимать радиовещание (плохой прием)

(1)Проверьте работу функции автоматического поиска частоты

Выполните автоматический поиск частоты, чтобы проверить работу этой функции.

196

Работает: Проверьте и замените блок радиоприемника Не работает: Проверьте антенну на предмет шумов

(2)Проверьте антенну на предмет шумов

a.Переключите радио в AM диапазон при замке зажигания в положении ACC (Доп. оборудование).

b.Дотроньтесь до антенны встроенного антенного блока концом отвертки. Проверьте наличие шумов в динамике.

Стандарт: Шумы должны наблюдаться.

Условие выполняется: Проверьте и замените блок радиоприемника Условие не выполняется: Проверьте антенный блок

(3)Проверьте антенный блок

a.Отсоедините разъем антенны от антенного блока

b.Проверьте на предмет шумов

• Подсоедините разъем радиоприемника и переключите замок зажигания в положение ACC (Доп. оборудование).

•Переключите радио в AM диапазон

•Вставьте отвертку с плоским концом или другой похожий металлический предмет с тонким проводом в отверстие коаксиального кабеля антенны. Проверьте динамик на наличие шумов.

Стандарт: Шумы должны наблюдаться.

Условие выполняется: Проверьте и замените блок радиоприемника Условие не выполняется: Проверьте и замените вспомогательный блок коаксиального кабеля антенны.

(4)Проверьте работу функции автоматического поиска частоты

•Выполните автоматический поиск частоты, чтобы проверить работу этой функции Работает: Проверьте и замените блок радиоприемника Не работает: Проверьте антенну на предмет шумов

(5)Проверьте и замените радиоприемник (+B, ACC, GND)

a.Проверьте проводимость между контактами в каждом режиме работы в соответствии с приведенной ниже таблицей

Стандарт:

b.Проверьте напряжение между контактами в каждом режиме работы в соответствии с приведенной ниже таблицей

Стандарт:

197

Если условия соблюдаются, замените сигнальный кабель, соединяющий магнитную головку и блок компакт-дисков.

Если условия не соблюдаются, проверьте и замените блок радиоприемника (+ B, ACC, GND).

(3)Проверьте блок радиоприемника (+ B, ACC, GND)

a.Проверьте проводимость между контактами в каждом режиме работы в соответствии с приведенной ниже таблицей

Стандарт:

b.Проверьте напряжение между контактами в каждом режиме работы в соответствии с приведенной ниже таблицей

Стандарт:

Если условия не соблюдаются, отремонтируйте или замените электрическую проводку, разъемы.

Если соблюдаются, проверьте и замените блок радиоприемника.

6.Проигрыватель компакт-дисков не работает при включенном питании

(1) Нажмите на проигрывателе компакт дисков OPEN (открыть), чтобы проверить,

вынимается ли диск Нет: Компакт-диск не вынимается для проверки после его загрузки.

Да: Проверьте, надлежащий ли компакт-диск вставлен

(2)Проверка, надлежащий ли компакт-диск вставлен.

a.Проверьте, надлежащий ли компакт-диск вставлен.

b.Убедитесь в том, что рабочий диск является музыкальным диском и что он не деформирован, без трещин, не грязный, не поцарапанный или имеющий иные дефекты.

Стандарт: рабочий музыкальный компакт-диск Описание:

Полупрозрачные диски или диски нестандартной формы не проигрываются. Музыкальные диски, записанные на персональном компьютере, и диски CD-R не проигрываются.

Для проигрывания дисков диаметром 8 см переходник не требуется.

199

Ненормально: Неисправный компакт-диск.

Нормально: Проверьте и вставьте надлежащий компакт-диск.

(3)Проверьте и вставьте надлежащий компакт-диск.

a.Проверьте и вставьте надлежащий компакт-диск

b.Проверьте, какой стороной вставлен диск. Стандарт: диск вставлен правильной стороной. Ненормально: Правильно вставьте диск.

Нормально: Очистите диск.

(4)Очистка компакт диска

•Если компакт-диск грязный, для очистки поверхности воспользуйтесь мягкой тканью и очищайте компакт-диск радиальными движениями от центра.(рис. 377)

Примечание:

Не используйте моющие средства для радио или антистатики.

Нормально: компакт диск был грязным. Ненормально: замените компакт-диск и

(5)Замените компакт диск и проверьте снова

•Замените компакт диск рабочим диском, и проверьте снова, осталась ли нерешенной проблема.

Стандарт: Проблема устранена Ненормально: Неисправный компакт-диск .

Нормально: Проверьте работу функции автоматического поиска частоты

(6)Проверьте работу функции автоматического поиска частоты

•Выполните автоматический поиск частоты, чтобы проверить работу этой функции. Стандарт: Проблема устранена Если условие не соблюдается, переходите к пункту (9)

Если соблюдается: Происходили ли внутри салона автомобиля резкие перепады температуры?

(7)Происходили ли внутри салона автомобиля резкие перепады температуры?

•Проверьте, происходили ли внутри салона автомобиля резкие перепады температуры?

Стандарт: внутри салона происходили автомобиля резкие перепады температуры Объяснение:

Вслучае перепада температур внутри проигрывателя компакт-дисков может образовываться конденсат. Это может приводить к тому, что компакт-диски не будут проигрываться.

Ненормально: Образование конденсата в результате перепада температур (дайте немного отстояться перед использованием)

Нормально: Проверьте кабель между блоками радио и компакт-дисков

(8)Проверьте кабель на предмет короткого замыкания или разомкнутого контура

Да: Замените сигнальный кабель Нет: Замените блок компакт-дисков

(9)Замените блок компакт-дисков Стандарт: Проблема устранена Нормально: Проблема с блоком

Ненормально: Проверьте блок радиоприемника (+B, ACC, GND)

(10)Проверьте блок радиоприемника (+B, ACC, GND)
