Лекція 4. Нормування за видимістю

Якщо тест-об'єкт рівнояскравий, ступінь його помітності на рівнояскравому фоні можна визначити яркісним контрастом k, чисельно рівним відношенню різниці яскравості об'єкта і фону до яскравості тіла:

, (4.1)

Шайкевичем А.С. [8,9] розроблені нонограми, що дозволяють визначати швидкість розрізнення кільця Ландольта у функції яскравості фона, кутового розміру розриву кільця, контрасту й імовірності розрізнення. Контраст об'єкта з фоном, що забезпечує задану імовірність виявлення об'єкта, обумовлений його параметрами (кутовий розмір і форма), кількісною характеристикою освітлення (яскравість фона) і умовами зорової роботи (час спостереження), прийнято називати граничним контрастом:

knop= = f(a, Lф, t, р), (4.2)

де а — кутовий розмір об'єкта, хв;

Lпор — гранична різниця яскравостей, Lф — яскравість фону; t — час спостереження, с.;

р — імовірність зорового виявлення або упізнання форми об'єкта.

Зоровий поріг визначається граничними величинами кожного з трьох параметрів (a, k і t) для заданої імовірності і яскравості фону (р і Lф).

За результатами дослідження Р. Блекуелла [10] залежність між граничним яркісним контрастом й імовірністю виявлення об'єкта спостереження найпростішої форми (світлий диск на темному фоні) можна виразити рівністю

Кпор(p) = (Кпор)0,5f(p), (4.3)

де f (р) = 1 + αγ — функція імовірності виявлення об'єкта спостереження;

Kпор (р) — граничний контраст, що забезпечує задану імовірність виявлення р;

пор)0,5 — граничний контраст, що забезпечує імовірність р = 0,5;

α — постійний коефіцієнт (α = 0,68 для виявлення при необмеженому часі спостереження і р = 0,5 для t = 0,1 сек);γ — середнє квадратичне відхилення граничного яскравісного контрасту від середнього значення для р = 0,5.

Значення функцій f (р) і γ (р) за даними Блекуелла:

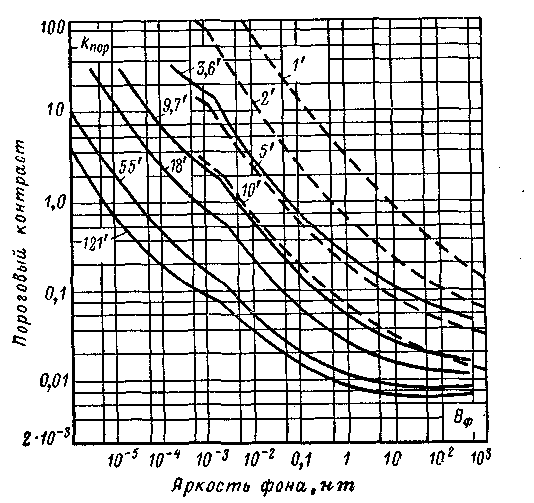

Криві залежності граничного контрасту виявлення тест-об'єкта у вигляді диска на фоні рівномірної яскравості з імовірністю р = 0,5 від яскравості фона для різних кутових розмірів диска. Аналіз кривих на рис.4.1 knop = f(lg LФ) дозволяє зробити наступні висновки:

Рис. 4.1

а) граничний контраст виявлення тест-об'єкта (рівнояркісний диск на фоні рівномірної яскравості) залежить від кутового розміру об'єкта, яскравості фону й імовірності виявлення;

б) граничний контраст тест-об'єкта при заданій імовірності виявлення зменшується зі збільшенням кутового розміру об'єкта і яскравості фону;

в) кожному кутовому розміру тест-об'єкта відповідає деяка мінімальна величина граничного контрасту Кпор = ξа, при меншому значенні якого об'єкт не може бути виявлений при будь-якому якому завгодно великому значенні яскравості фону;

г) яскравість фону Lф = Lопт, починаючи з якої граничний контраст тест-об'єкта залишається практично постійним, прийнято називати оптимальною яскравістю, що забезпечує найбільшу видимість тест-об'єкта із заданим кутовим розміром;

д) нормовані значення яскравості (освітленості), що забезпечують задану вірогідність виявлення, впізнання або розрізнення тест-об'єкта, повинні бути тим більшими, чим менше його кутовий розмір і контраст із фоном.

Експериментальні залежності lg Кпор = f (lg Lф), наведені на рис. 4.2, з достатньою для практики точністю можна апроксимувати відрізками прямих із загальним рівнянням ; (4.4)

, (4.5)

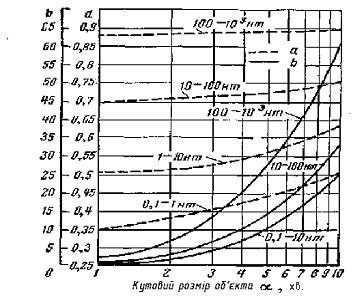

де α – параметр, що визначає кут нахилу відрізка прямої;

lg Kпор= f(lgLф) для Lф=0.

Рис. 4.2

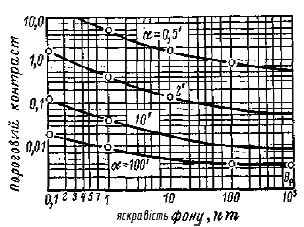

Розрахункові значення граничних контрастів для об'єктів спостереження з кутовими розмірами 0,5 - 100 наведені на рис 4.3.

Рис. 4.3
