4. Создание документов, содержащих различные информационные объекты

   1. Технологии размещения в документах научных формул, выражений и других информационных объектов

До появления Word2007 основным средством для создания и редактирования научных формул и выражений в документах использовалось специальное приложение – редактор математических формулMicrosoftEquation.Word2007 содержит средство нового поколения для создания и редактирования формул.

1. Основные понятия

Одним из наиболее заметных достижений в технологиях информационного обмена стало широкое распространение универсальной системы кодирования письменных знаков – Unicode. Этот стандарт предусматривает единообразное кодирование более двух тысяч математических и других специальных научных знаков.

Линейная форма научной нотации. Правила современной научной нотации, в частности правила записи математических выражений, зародились еще в эпоху гусиных перьев. Запись дробей, интегралов и численных рядов столетиями опирались на ручной труд. Все ранние средства компьютерной нотации базировались на графических методах и страдали тремя недостатками: громоздкость записи, избыточность возможностей и сложность освоения. Ситуация заметно улучшилась после внедрения стандартаUnicode. Сегодня формулу любой степени сложности можно представить в виде строки обычных текстовых символов. Делается это с помощью линейной (строчной) формы (табл. 4.1).

Таблица 4.11. Линейная форма записи формул и выражений

Естественная форма	Линейная форма	Примечание
		Линейная форма во многих случаях не отличается от привычной естественной формы
		Знаки, обозначающие векторные величины, относятся к категории диакритических знаков
		Знак, обозначающий возведение в степень, используется в языках программирования.
		Обратите внимание на то, как обозначаются подстрочные индексы
		Корни второй, третьей и четвертой степени обозначаются специальными знаками.
		Корни степени выше четвертой обозначаются с помощью кода &
		Пределы интегрирования отделяются от подынтегрального выражения специальным знаком склеивания

2. Создание формул

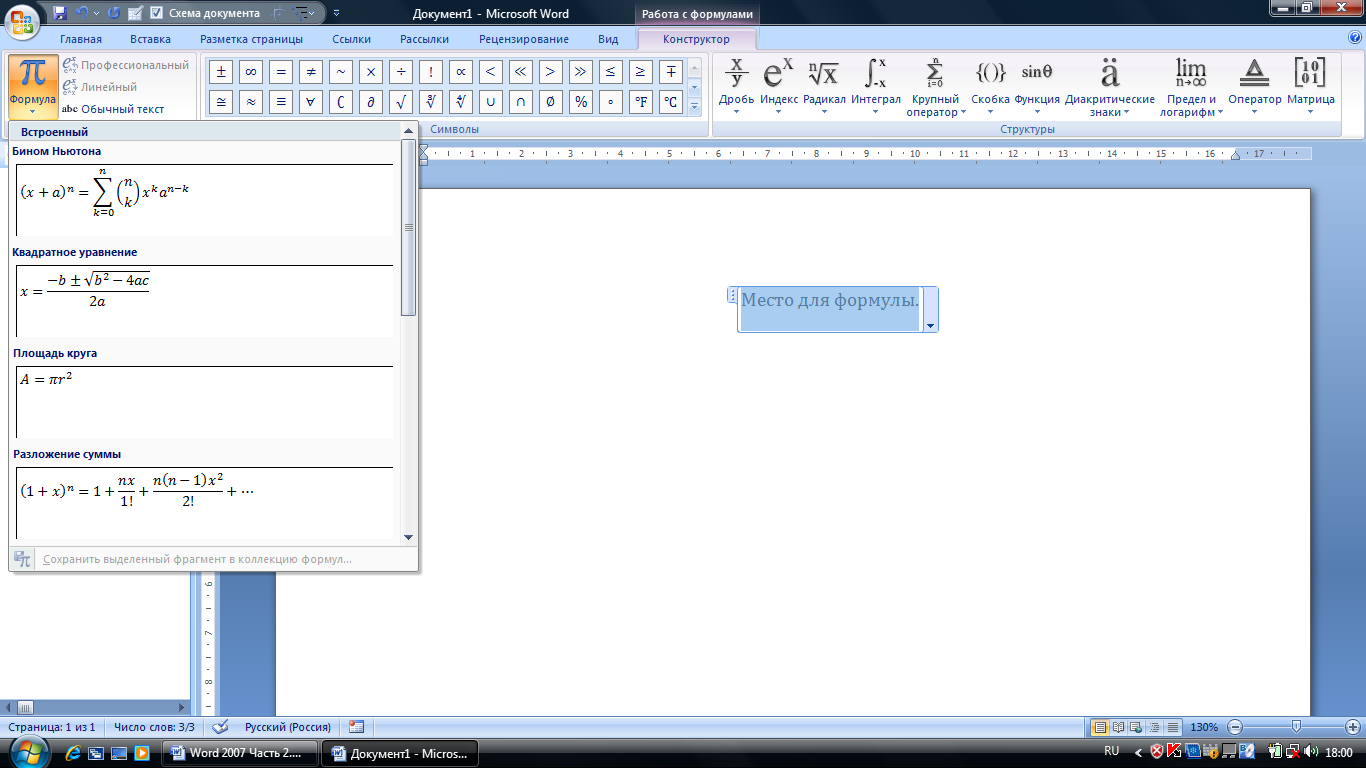

В Word2007 формулы вставляются в документ с помощью контекстной вкладкиРабота с формулами, Конструктор, которая открывается командойВставка,Символы,Формула. В документе появляется область ввода формулы (рис. 4.1).

Рисунок 4.87. Средства ввода формул и выражений

1. Способы создания формул

Существует несколько приемов создания формул. Самый простой – создание формулы на основе обычного текста.

Обычный текст

Формула (линейная форма)

Формула (традиционная, профессиональная форма)

Рисунок 4.88. Преобразование обычного текста в формулу текста

Задание 4.13. Исследуйте механизм создания формулы на основе текстовой записи, выполнив следующие операции:

1. Откройте новый документ и введите формулу, представленную на рис. 4.2.

2. Выделите записанную формулу и подайте команду Вставка, Символы, Формула. Обычный текст превратится в формулу, записанную в линейной форме.

3. Переведите линейную форму в традиционную, нажав в группе СервискомандуПрофессиональный.

4. Самостоятельно введите несколько формул, записав их в различных формах. Сохраните документ в отчете.

Второй способ – создание формулы на основе прототипа. Галерея готовых прототипов открывается на инструментальной ленте нажатием раскрывающей кнопки командыВставка,Символы,Формула. При открытой контекстной вкладкеРабота с формулами,Конструкторэта же галерея открывается кнопкойФормулав группеСервис(рис. 4.3). По умолчанию в галерее содержится десяток характерных математических формул: бином Ньютона, площадь круга, корни квадратного уравнения, некоторые математические ряды и тригонометрические тождества. При необходимости галерею формул можно пополнить собственными конструкциями.

Задание 4.14. Вставьте в документ несколько формул, используя прототипы из галереи.

Существуют два механизма ручного ввода формул: по символам и по трафаретам (по шаблонам), но на практике они используются совместно. В сложных формулах отдельные одночлены формируются с помощью шаблонов, а полученные элементы связываются между собой с помощью отдельных символов. В основу ручного ввода положены следующие правила:

1. Механизм вода. Символы можно вводить как с помощью клавиатуры, так и с помощью мыши, выбирая их из галереи в группеСимволы.

Рисунок 4.89. Два способа открытия галереи прототипов

2. Автоматическое форматирование. Символы при вводе оформляются шрифтомCambriaMath. Переменные записываются курсивом, а функции и числа – прямым шрифтом¹⁴.

3. Альтернативное форматирование. Если правила форматирования выражения требуют особого форматирования (например, написание химических формул), то его можно оформить как обычный текст, нажав кнопкуОбычный текств группеСервис. Обратно преобразование обычного текста в математический можно выполнить с помощью командыПреобразовать в математический текстконтекстного меню выражения (рис.4.4).

Рисунок 4.90. Химические формулы записываются обычным текстом

4. Интервалы. Интервалы между символами в формуле расставляются автоматически. Нажимать клавишуПробелпри вводе символов не надо.

5. Клавиша пробел. Нажатием этой клавиши завершается ввод формулы.

6. Клавиши управления курсором. КлавишаСтрелка вправотак же играет завершающую роль. Когда нужно перейти к вводу следующего элемента по завершении ввода подстрочных или надстрочных индексов, то нажмите эту клавишу.

7. Дополнительные знаки. Если знаков, которые расположены в группеСимволывкладкиРабота с формулами, Конструкторне достаточно для ввода формулы, то можно воспользоваться диалоговым окномСимволы(Вставка, Символы, Символ) и выбрать нужный символ вручную. Символы, используемые при вводе научных формул и выражений, находятся в категорияхСтрелки, Математические операторы, Разные математические символы, Разные символы и стрелки.
