22. Водоохладитель

Водоохладители служат для охлаждения горячей кипяченой воды и потребления ее пассажирами. Охлажденная вода должна поступать в температурой от +17 до +25.

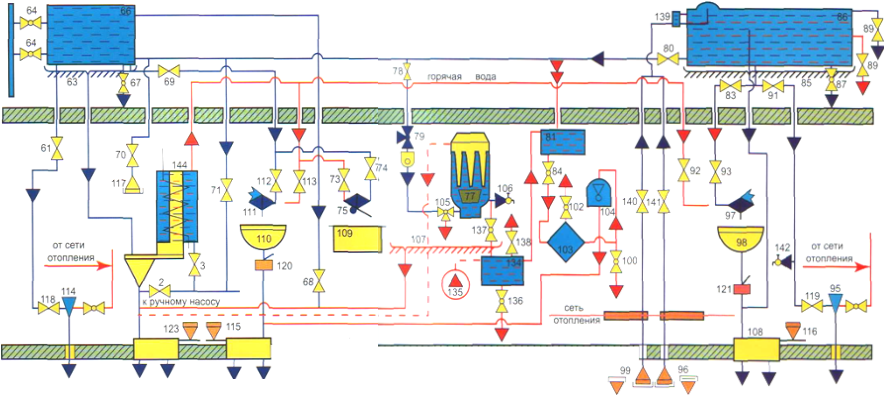

23. Система водоснабжения

Система водоснабжения необходима для обеспечения пассажиров питьевой водой и удовлетворения их бытовых нужд.

В устройствах системы водоснабжения предусмотрены приборы для кипячения, охлаждения и снабжения горячей водой умывальников и раковин. Общий объем воды в системе водоснабжения составляет примерно 1000 л. Норма расхода на одного пассажира составляет 25 литров горячей и холодной воды в сутки.

Оптимальным запасом воды в пассажирских вагонах считается не менее чем на 12 часов.

Система водоснабжения состоит из холодной и горячей систем:

• большого бака объемом 850 л и малого бака объемом 80 л (холодное);

• бойлерной установки (горячее);

• водоналивных труб с наливными головками (холодное);

• сети трубопроводов (холодное и горячее);

• мойка посуды, раковин, туалетов (холодное и горячее);

• кипятильника (горячее);

• бойлера (горячее);

• водоохладителя (холодное и горячее) предназначенного для обеспечения пассажиров охлажденной питьевой водой.

Наливные головки в холодный период года обогреваются горячей водой из системы отопления.

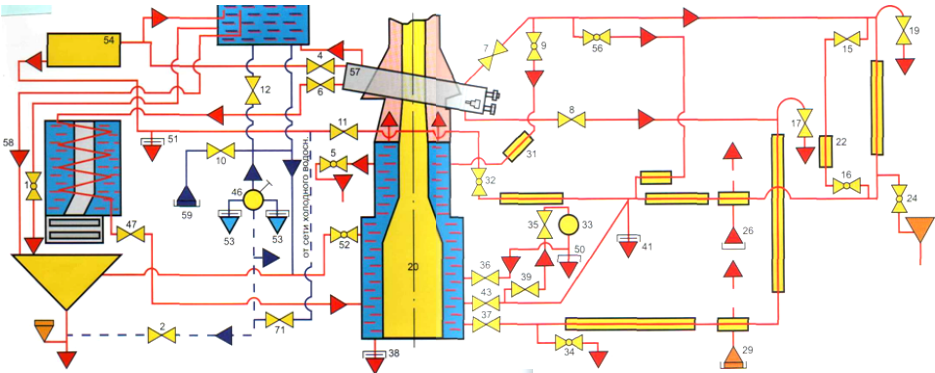

24. Комбинированная система отопления

Система отопления служит для поддержания нормального температурного режима внутри вагона независимо от температуры наружного воздуха. Температура внутри вагона должна быть +20 (+/-2), в туалете не ниже +16. Кроме этого система отопления подогревает воздух, подаваемый вентиляционной установкой, а в некоторых вагонах и головки водоналивных и сливных труб.

Система отопления основана на физическом законе: когда горячие молекулы воды становятся широкими и легкими поднимаясь вверх, а холодные молекулы наоборот, становятся тяжелыми и стремятся вниз.

Система отопления состоит из:

• котла, служащего для нагрева воды и расширителя;

• калорифера, предназначенного для подогрева воздуха и подачи его в систему вентиляции;

• бойлера, служащего для подогрева воды;

• запасного бака, объемом 40 л, служит для запаса воды в системе отопления и пополнения ее через ручной насос;

• ручного насоса, служит для принудительной циркуляции воды в системе отопления, а также пополнения системы водой из запасного бака;

• циркуляционного насоса, также служит для принудительной циркуляции воды;

• сливной пробки (грязевика), предназначенного для слива воды и удаления грязи;

• воздухопробных кранов, служат для удаления воздушных пробок;

• водообогревательных головок, служащих для обогрева водоналивных труб;

• купейной и коридорной веток;

• стояков купейной и коридорной веток;

• санузлов с арматурой;

• термометра и гидрометра.

Отопительный котел состоит из:

• корпуса;

• топочной камеры с зольником и колосниковой решеткой;

• циркуляционных труб для увеличения поверхности нагрева воды;

• расширителя;

• водяной рубашки;

• 24-х электронагревательных элементов;

• дымовой трубы.

Нельзя нагревать воду в котле выше 90 градусов, так как в результате повышенного парообразования и уменьшается количество воды, и могут образоваться воздушные пробки.
