4.3 Устройство системы воздушною охлаждения
Систему воздушного охлаждения двигателя применяют для отвода теплоты от цилиндров, их головок и масляного радиатора смазочной системы. Масляный радиатор расположен с правой стороны двигателя.
В систему охлаждения входят ребра охлаждения цилиндров 12 (рисунок 14) и их головок 10, вентилятор, съемный кожух 9, дефлекторы и приборы контроля работы системы.
Вентилятор состоит из рабочего колеса (ротора) 8 и неподвижного направляющего аппарата 7, отлитых из алюминиевого сплава. На роторе имеются восемь радиально расположенных лопаток, а на направляющем аппарате лопасти переменного сечения, равномерно размещенные по окружности. Ротор закреплен на одном валу б со шкивом 4, который приводится во вращение клиновидным ремнем 2 от шкива коленчатого вала. Вал 6 вращается на двух шариковых подшипниках одноразового смазывания, установленных в ступице направляющего аппарата. Последний прикреплен к кронштейну крышки распределительных шестерен.
Вентилятор подает в систему охлаждения около 30 м3 воздуха за 1 мин. Этого количества воздуха достаточно для нормальной работы двигателя, когда температура окружающего воздуха -40°С. Чтобы в вентилятор не попадали посторонние предметы, на направляющий аппарат надевают быстросъемную защитную сетку 5.
Воздух, нагнетаемый вентилятором, направляется кожухом в межреберное пространство цилиндров и головок.
Тепловое состояние двигателя с воздушным охлаждением регулируют дроссельным диском, установленным под защитную сетку вентилятора 5 (на входе в вентилятор охлаждающего воздуха), а тюке включением и отключением масляного радиатора переключателем, расположенным па корпусе центрифуги.
В холодное время года (при температуре + 5°С и ниже) масляный радиатор отключают от смазочной системы, диск крепят под защитную сетку вентилятора. При температуре окружающего воздуха выше + 5°С радиатор включают в смазочную систему двигателя, диск с вентилятора снимают.
25

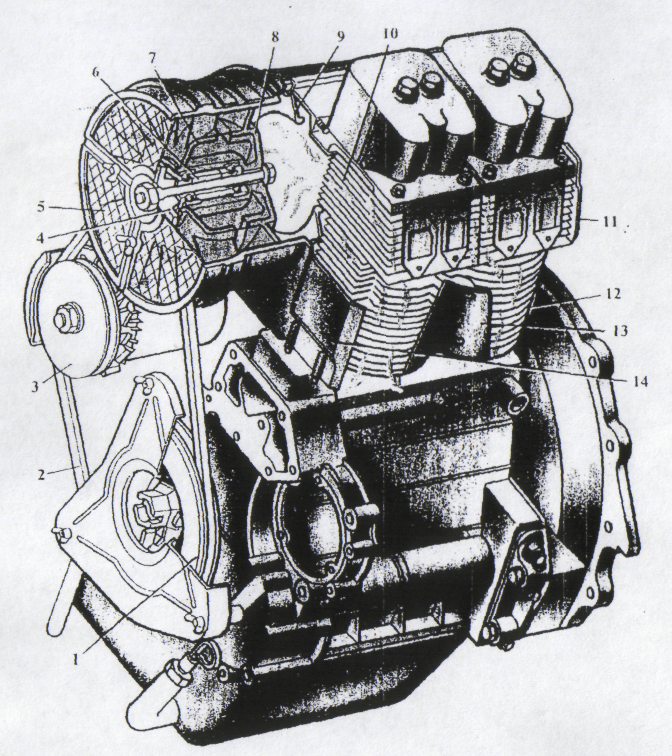

Рисунок
14 - Схема воздушною охлаждения дизеля
Д-120
(трактор Т-ЗОА-80):
1 - ведущий шкив вентилятора и генератора; 2 приводной ремень; 3 генератор; 4 ведомый шкив привода вентилятора; 5 - защитная сетка; 6 - вал вентилятора; 7 — направляющий аппарат вентилятора; 8 ротор вентилятора; 9 кожух; 10 - головка цилиндра; 11, 13, 14 задний (направляющий щиток), средний и передний дефлекторы; 12 - цилиндр
26
Показатель работы системы воздушного охлаждения температура масла в картере двигателя, контролируемая термометром, расположенным па щитке приборов. Там же находится красная лампа, которая загорается при обрыве ремня вентилятора.
4.4 Техническое обслуживание. Возможные неисправности
Для достижения работоспособного состояния системы охлаждения необходимы: оптимальная температура охлаждающей жидкости (85...95"С) или оптимальная температура масла (55...100°С); хорошая теплопроводность стенок водяной рубашки и трубок радиатора; наличие регулируемого потока воды и воздуха.
При снижении температуры охлаждающей жидкости на 30...40°С от оптимального значения расход топлива увеличивается на 5... 10 %. В результате длительной работы двигателя с перегревом охлаждающей жидкости нарушается смесеобразование, что приводит к повышенному износу трущихся деталей двигателя.
Для обеспечения нормальной работы системы охлаждения необходимо выполнять следующие правила.
В систему жидкостного охлаждения следует заливать чис-тую, желательно .мягкую воду. Признак мягкой воды - способность хорошо мылиться. К наиболее простым способам смягчения жесткой воды, взятой из колодцев, рек, родников, прудов и озер, относятся: предварительное кипячение; добавление соды или антинакипинов (например, 10...12мг тринатрийфосфата на I л воды).
Заполняй, радиатор надо до уровня горловины верхнего бака. Во время работы нельзя допускать, чтобы уровень воды был ниже 8 см от верхней плоскости заливной горловины.
Доливать воду в систему охлаждения перегретого двигателя нужно постепенно и обязательно при работающем двигателе. В зимнее время года в холодный двигатель нельзя заливать слишком горячую воду: от резкой смены температуры в головке цилиндров и блоке могут образоваться трещины.
Зимой вода может замерзнуть в системе охлаждения двигателя, что приводит к образованию трещин на его деталях, поскольку при замерзании воды ее объем увеличивается.
27
Вследствие этого стенки блоков цилиндров, головки и трубок радиатора разрываются. Поэтому перед длительной стоянкой воду из системы охлаждения необходимо слить.
Следует помнить, что у V-образных двигателей воду слива-юг через три краника (два на блоке цилиндров и один на радиаторе), у рядных - через два (из блока цилиндров и радиатора).
В зимнее время в систему охлаждения желательно заливать антифриз. Самый распространенный из антифризов - Тосол А-40М. Он предназначен для круглогодичного использования в системе охлаждения в течение двух лет. При нагревании он расширяется больше, чем вода, поэтому в систему его не доливаю! примерно на 2 л. При понижении уровня антифриза в радиаторе необходимо добавлять воду, так как со временем она испаряется. Прежде чем заливать воду в радиатор, необходимо убедиться, что уровень антифриза понизился естественным путем. В случае утечки антифриза из радиатора через неплотности системы, необходимо устранить неисправности, и только потом добавлять воду.
Следует помнить, что антифриз очень ядовит и при попадании к желудок и кишечник вызывает отравление. Запрещается переливать жидкость без резиновых перчаток, засасывать ртом в шланг, курить и принимать пишу во время работы с антифризом.
При ежесменном техническом обслуживании (ЕТО) проверяют уровень воды в радиаторе. Открывая крышку заливной горловины радиатора, перегретого двигателя, следует оберегать лицо и руки от ожогов горячей водой и парами, которые могут 'вырваться из горловины. Сильная утечка воды из сливного отверстия в корпусе водяного насоса свидетельствует о том, что детали уплотнительного устройства насоса износились и их следует заменить.
При ТО-1 смазывают подшипники водяного насоса. Для этого необходимо очистить масленку от пыли и нагнетать в нее солидол шприцем (три - четыре впрыскивания).
Затем проверяют натяжение ремня вентилятора. Нормальным натяжением ремня вентилятора считают такое, при котором от нажатия на среднюю часть ремня с усилием 20 Н образуется прогиб в 12 мм.
28
Натяжение ремня вентилятора регулируют перемещением генератора пли специальным натяжением роликом. Следует иметь в виду, что при чрезмерном натяжении ремня вентилятора возникает преждевременный износ подшипников ремня. Слабое натяжение приводит к перегреву двигателя, что в свою очередь вызывает повышенный износ ремня.
При ТО-3 систему охлаждения необходимо промыть специальным раствором. Для удаления накипи из двигателей с чугунной головкой используют раствор каустической соды (100 г соды и 15г керосина на 1 л воды). Сняв термостат, заполняют систему охлаждения раствором и прогревают двигатель. По истечении 10 ч двигатель снова запускают и, прогрев его на малой частоте вращения коленчатого вала около 15 мин, останавливают. Отсоединив нижний шланг, раствор сливают, систему охлаждения промывают чистой водой для удаления шлама.
В двигателях с воздушным охлаждением нужно очистить защитную сетку вентиля юра и межреберное пространство цилиндров и головок.
При сезонном техническом обслуживании (СТО) проверяю! работу термостата и термометра. Термостат вынимают из корпуса и опускают в посуду с горячей водой. При температуре 70°С отверстие основного клапана термостата начинает открываться, при температуре 85°С открывается полностью. Показания дистанционного термометра сравнивают с показателями жидкостного термометра, опущенного в заливную горловину радиатора.
