4.11 Контрольные вопросы
Какое топливо используют для дизелей?
Какова производительность воздухоочистителей? Какова концентрация пыли в воздухе в полевых условиях?
С какой целью ДВС оборудуют турбокомпрессором?
Для чего в крышке заливной горловины топливного бака расположено отверстие?
Каковы размеры частиц примесей, удерживаемых филы- рами грубой и тонкой очистки?
Как удалить воздух из фильтров тонкой очистки топлива?
Какие величины давления развивают насосы? При каком давлении работают форсунки?
Как определить неисправную форсунку на работающем двигателе?
60
Лабораторное занятие №5
СЦЕПЛЕНИЕ, КОРОБКА ПЕРЕДАЧ, РАЗДАТОЧНАЯ КОРОБКА, КАРДАННАЯ ПЕРЕДАЧА
1. Цель занятия. Изучение составныхчастей шасси.
Изучение принципа работы сцепления, коробки передач, раздаточной коробки, карданной передачи.
Приобретение знаний и умений оценивать основные показатели и назначение сцепления, коробки передач, раздаточной коробки, карданной передачи по их технической характеристике и общему устройству
2. Содержание работы
Изучить материал занятия №5 настоящих методических указаний.
Изучить устройство сцепления, коробки передач, раздаточной коробки, карданной передачи тракторов МТЗ-82 и ДТ-75М по плакатам и натуральным образцам.
Ответить письменно на контрольные вопросы по изучаемой теме.
3. Оборудование и методические материалы
Настоящие методические указания.
Плакаты и макеты по устройству тракторов, их узлов и деталей.
Натуральные образцы тракторов МТЗ-82, ДТ-75М, их узлы и детали.
4. Порядок выполнения работы
4.1. Изучение устройства шасси, основные определения.
Шасси трактора включает в себя трансмиссию, ходовую часть и механизм управления.
Трансмиссия состоит из агрегатов (рисунок 1), передающих вращающий момент от двигателя ведущим колесам и изменяющих этот момент и частоту их вращения как по величине, гак и по направлению. В трансмиссию входят сцепление I, коробка передач 2 и ведущий (задний) мост. Для передачи вращения и вращающего момента между агрегатами используют промежуточное соединение 10 или карданную передачу 8. Задний мост колесного
61
трактора включает в себя, главную передачу .5, дифференциал 4 и конечные передачи 5. У колесного трактора со всеми ведущими колесами 6 дополнительно имеются передний ведущий мост со своей главной передачей 3 и дифференциалом 4.
Рисунок I - Схемы составных частей трансмиссии колесного (а)
и гусеничного (б) тракторов: 1 - сцепление; 2 - коробка передач;
3, 5, 8 Соответственно главная, конечная и карданная передачи;
4 - дифференциал; 6 - ведущее колесо (звездочка); 7 - раздаточная
коробка; 9 - гусеница; 10 - промежуточное соединение;
I I - механизм поворота
В заднем мосту гусеничного трактора, кроме главной и конечных передач, установлены механизмы поворота 1 I.
Для смазывания вращающихся деталей коробки передач (без гидравлического управления), как и других деталей трансмиссии, применяют масло трансмиссионное ТМ-3-18, ТАп-15в или ТСп-15к (ГОСТ 23652). Для коробок передач с гидроуправлением используют моторное масло.
4.2. Схема работы и устройство сцепления.
Сцепление служит для кратковременного разъединения двигателя и трансмиссии при переключении передач и плавного их соединения при трогании трактора с места.
На тракторах применяется фрикционное сцепление. Его работа основана на использовании сил трения. Трущимися поверхностя-
62
ми служат диски, изготовленные из материала с высоким коэффициентом трения. В зависимости от передаваемого крутящего момента необходимо применять разное число трущихся элементов, поэтому сцепление может быть одно- или двухдисковым.

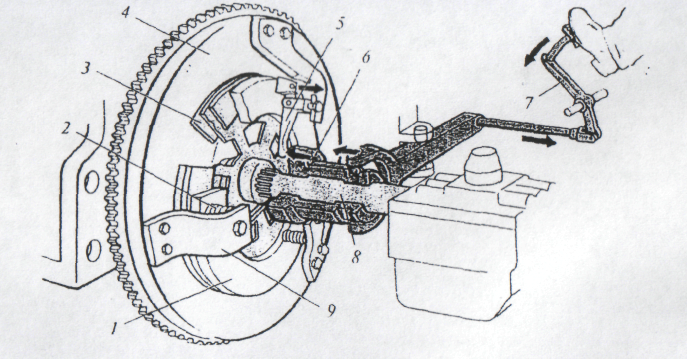

Ведущий (нажимной) диск 1 (рисунок 2) соединен с маховиком 4, а ведомый 3 установлен на валу 8 сцепления. Маховик выполняет одновременно функцию ведущего диска.
