Закон Био-Савара-Лапласа
Обратимся к формуле (12.7). Очевидно, магнитное поле, созданное в пространстве первым элементом тока, не должно зависеть от величины и ориентации элемента, внесенного в это поле (второго элемента). Вычленив в формуле (12.7) часть, не содержащую характеристик второго элемента (т.е. разделив на I2 dl2 sin ), получим выражение
(12.9)
которое может служить характеристикой магнитного поля элемента I1dl1 на расстоянии r12 от него.
Для произвольного элемента тока это соотношение примет вид (в системе СИ):
(12.10)
или в векторной форме
= . (12.11)

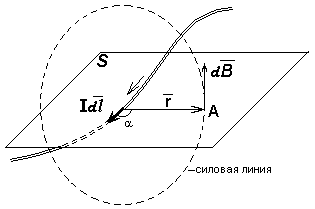

Вектор перпендикулярен плоскостиS, в которой лежат векторы и (рис. 12.8); его направление определяется так: если смотреть с конца вектора , то кратчайший поворот от векторак векторубудет виден против часовой стрелки.
Формулы (12.10) и (12.11) выражаютзакон Био-Савара-Лапласа в скалярной и векторной формах, соответственно, (закон
Рис. 12.8
был открыт французскими физиками Ж. Био и Ф. Саваром в 1820 году, и сформулирован в общем виде французским математиком П. Лапласом).
Закон Био-Савара-Лапласа определяет величину и направление индукции магнитного поля, созданного произвольным элементом токав некоторой точке А пространства, определяемой радиус-вектором, проведенным от элемента тока в эту точку. Если подставить (12.9) в закон Ампера (12.7), то получим величину силы, действующей со стороны магнитного поля с индукцией dВ1 на некоторый элемент тока:
dF12 = (I2dl2)(dB1) sin, (12.12)
где - угол междуи.
Максимальная сила возникает в случае, если 2 = , т.е. когда. Опуская индексы и выражаяdВ из (12.12), получим
. (12.13)
Согласно соотношению (12.13), магнитная индукция в данной точке поля численно равна максимальной магнитной силе, действующей на единичный элемент тока, помещенный в эту точку поля (сравните (12.13) и(12.2)).
12.5 Принцип суперпозиции. Применение закона
Био-Савара-Лапласа к расчету магнитных полей
Индукция магнитного поля в какой-либо точке пространства зависит от формы проводов, по которым текут токи, создающие поле, от силы токов, от расположения рассматриваемой точки по отношению к ним.
Опыт показывает, что для магнитного поля, как и для электрического, справедлив принцип наложения или суперпозиции: индукциямагнитного поля, порождаемого в данной точке несколькими токами, равна векторной сумме индукций, создаваемых каждым током в отдельности:
(12.14)
В случае постоянных токов мы также можем полагать, что результирующее поле данного тока складывается геометрически из полей , создаваемых отдельными элементами этого тока:
(12.15)
Если форма проводника с током имеет определенную симметрию, то с помощью закона Био-Савара-Лапласа (12.10) или (12.11), применяя принцип суперпозиции (12.15), можно рассчитать индукцию магнитного поля этого тока. Рассмотрим два примера такого расчета.
