Токи Фуко
Индукционные токи, возникающие в массивных сплошных проводниках, называются вихревыми токами, или токами Фуко.
Сила вихревого тока удовлетворяет соотношению (15.5), где - потокосцепление замкнутого контура вихревого
тока,
R - электрическое сопротивление цепи этого тока.
В массивных проводниках R мало, и токи Фуко могут достигать большой силы даже в не очень быстро меняющихся магнитных полях.
В соответствии с правилом Ленца токи Фуко выбирают внутри проводника такой путь и направление, чтобы противодействовать изменению магнитного потока, индуцировавшего их. Поэтому движущиеся в сильном магнитном поле хорошие проводники испытывают сильное торможение, обусловленное взаимодействием токов Фуко с магнитным полем. Это используют для демпфирования (успокоения) подвижных частей гальванометров, сейсмографов и других приборов.

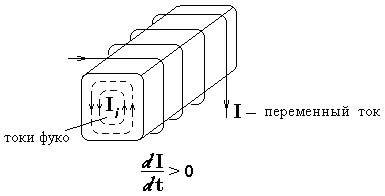

Вихревые токи приводят к неравномерному распределению магнитного потока по сечению проводящего сердечника (рис. 15.6): при высокой частоте тока магнитный поток проходит лишь в тонком поверхностном слое сердечника.
Рис. 15.6
Вихревые токи вызывают сильное нагревание проводников. Чтобы предотвратить потери энергии на нагревание сердечников трансформаторов и якорей генераторов, их делают не сплошными, а набирают из тонких пластин, разделенных изолирующими прослойками, располагая их перпендикулярно возможным направлением токов Фуко. (Появление ферритов (см. п. 13.10.1)- полупроводниковых магнитных материалов с большим удельным сопротивлением – сделало возможным изготовление сплошных сердечников).
Тепловое действие токов Фуко используется в индукционных печах. Индукционная печь представляет собой катушку, по обмотке которой пропускается ток высокой частоты. Внутрь катушки помещают тигель с веществом (металлом), в котором возникают интенсивные вихревые токи. Джоулево тепло, выделяемое в единицу времени вихревым током, пропорционально квадрату частоты изменения магнитного потока. Этим способом осуществляется плавление металлов в вакууме. В результате получаются сверхчистые материалы.
Вихревые токи возникают и в самих проводниках, по которым текут переменные токи: их направление определяется по правилу Ленца, как показано на рис. 15.7.
Рис. 15.7
В обоих случаях направление вихревых токов таково, что они противодействуют изменению первичного тока внутри проводника и способствуют его изменению вблизи поверхности. В результате быстропеременный ток как бы вытесняется на поверхность провода. Это явление называется скин-эффектом (от англ. skin – кожа) или поверхностным эффектом. Из-за скин-эффекта провода для токов высокой частоты делают полыми.
15.4. Явление самоиндукции. Индуктивность
Самоиндукцией называется явление возникновения э.д.с индукции в электрической цепи вследствие изменения в ней электрического тока.
Самоиндукция – частный случай электромагнитной индукции. При изменении электрического тока в каком-либо замкнутом контуре изменяется полный магнитный поток , обусловленный собственным магнитным полем этого тока. По основному закону электромагнитной индукции (15.4), в контуре возникает электродвижущая сила самоиндукции
. (15.6)
Из закона Био-Савара-Лапласа (12.10) следует, что магнитная индукция В поля замкнутого контура с током пропорциональна силе тока I, следовательно, полный магнитный поток тоже пропорционален силе тока, т.е.
. (15.7)
Коэффициент пропорциональности L между ними называется индуктивностью контура.
Выразим э.д.с. самоиндукции через индуктивность контура, подставив (15.7) в (15.6):
(15.8)
Если при изменении силы тока индуктивность остается постоянной (это возможно при отсутствии ферромагнетиков), т.е. L=const, то dL/dt=0, и соотношение (15.8) примет вид
. (15.9)
По правилу Ленца э.д.с. самоиндукции противодействует изменению тока в контуре, то есть замедляет его возрастание или убывание. Это означает, что индуктивность контура является мерой его инертности в отношении изменения силы тока.
Индуктивность L контура зависит от его формы и размеров, а также от магнитных свойств (от) окружающей контур среды. Если контур жесткий и находится в однородной, изотропной, неферромагнитной среде, то его индуктивность является постоянной величиной.
За единицу индуктивности в системе СИ принимают индуктивность такого контура, у которого при силе тока в 1А возникает сцепленный с ним поток в 1Вб. Эту единицу называют генри (Гн):
Рассмотрим некоторые примеры.
Пример 1. Индуктивность тонкого соленоида.
