2.4.2 Шатун.

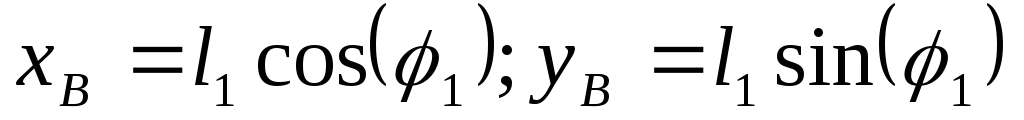

Координаты точки В:
Проекции аналога скорости точки В:
Проекция аналога ускорения точки В:
.
Проекция отрезка аг (B-s2):
.
Координаты точки s2:
Аналог угловой скорости шатуна: из задачи о скорости.
Аналог углового ускорения шатуна:из задачи об ускорении.
Проекции аналога скорости точки S2 относительно точки В:
Проекция аналога скорости точки S2:
Проекция аналога ускорения точки s2 относительно точки В:
Проекция аналога ускорения точки s2:
2.4.3 Ползун.
Координаты точки S3:
.
Проекции аналога скорости точки S3:
.
Проекции аналога ускорения точки S3."
.
Функция положения точки С:
•
Аналог скорости точки С:
•
Аналог ускорения точки С:
•

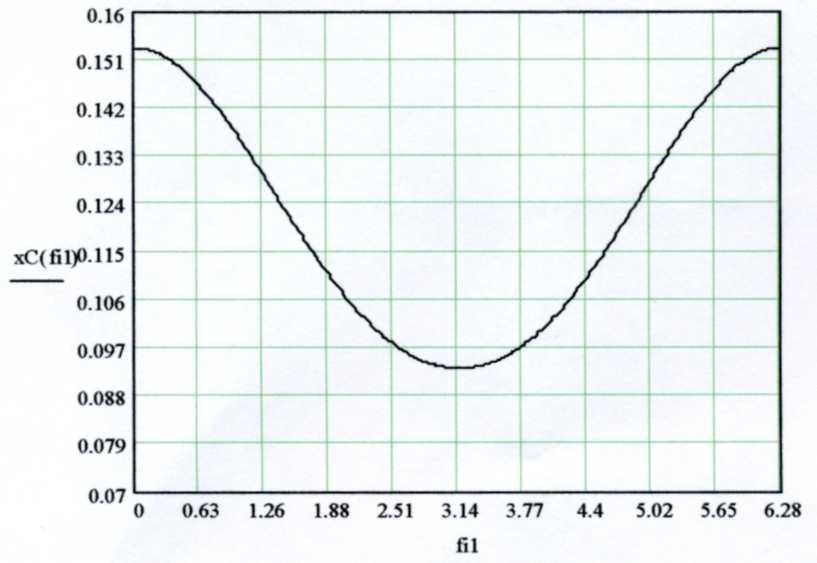

Перемещение ползуна

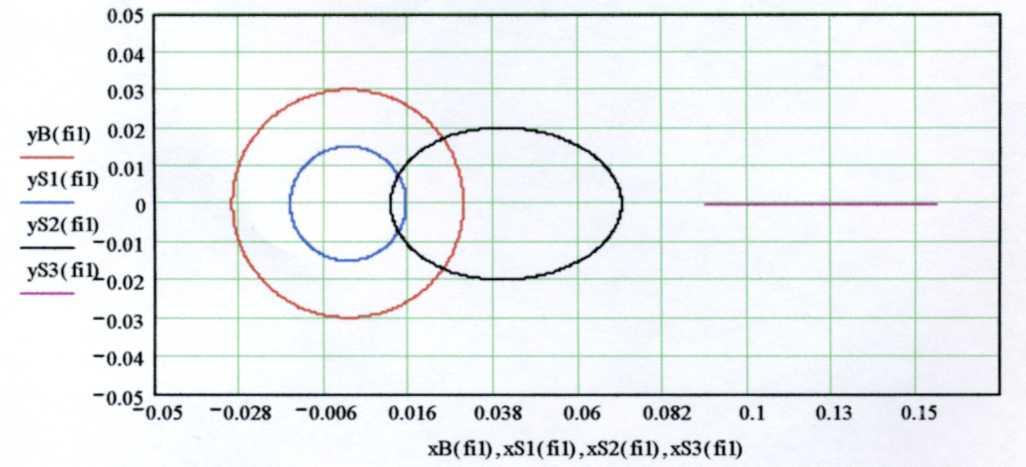

Кривошипная, шатунная и ползунная кривые

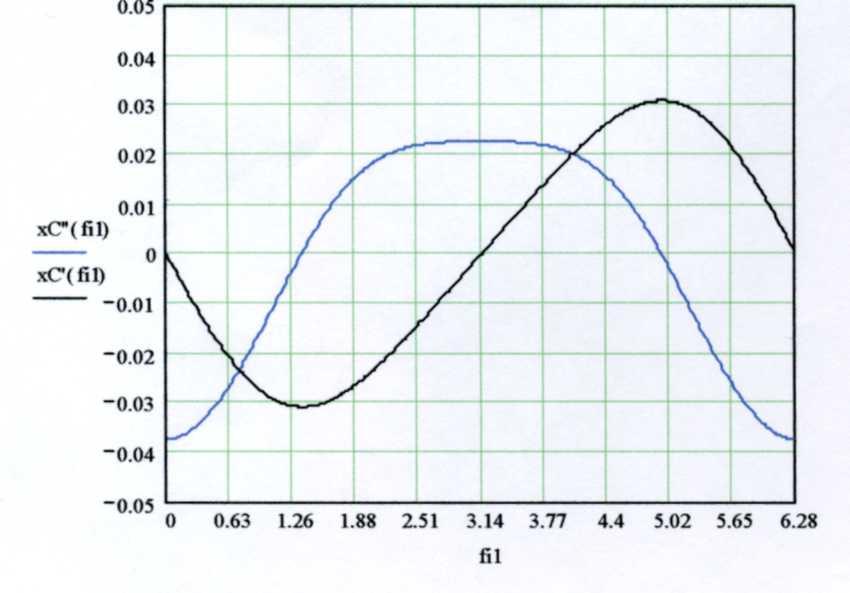

Ускорение и скорость ползуна

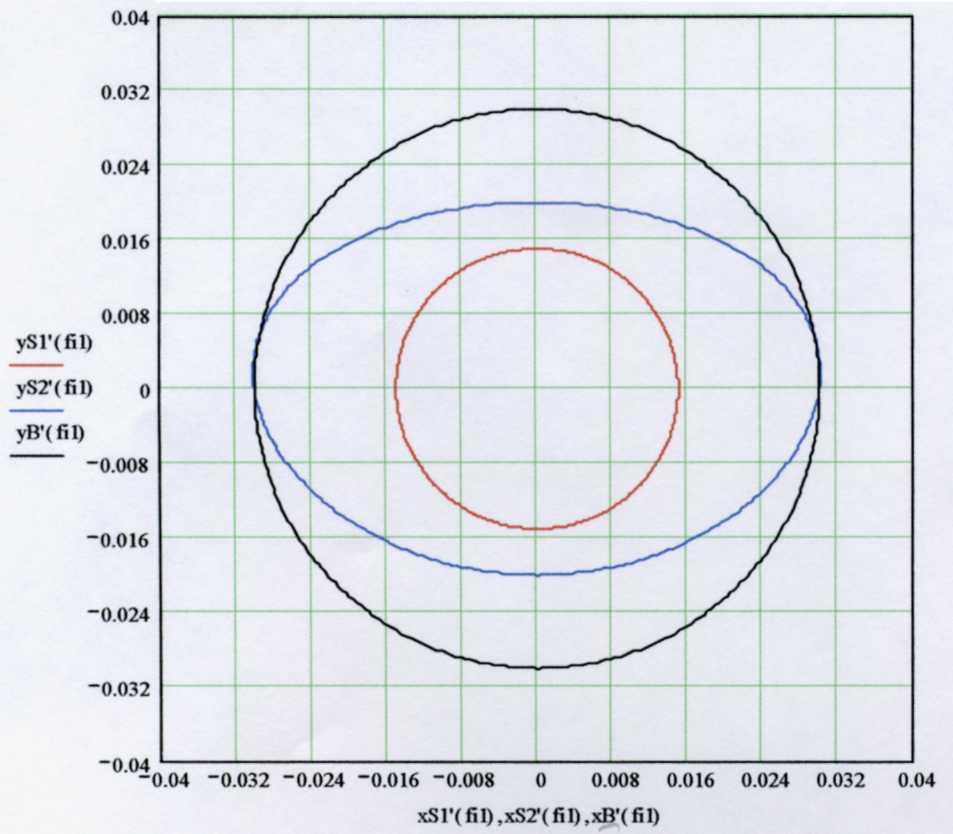

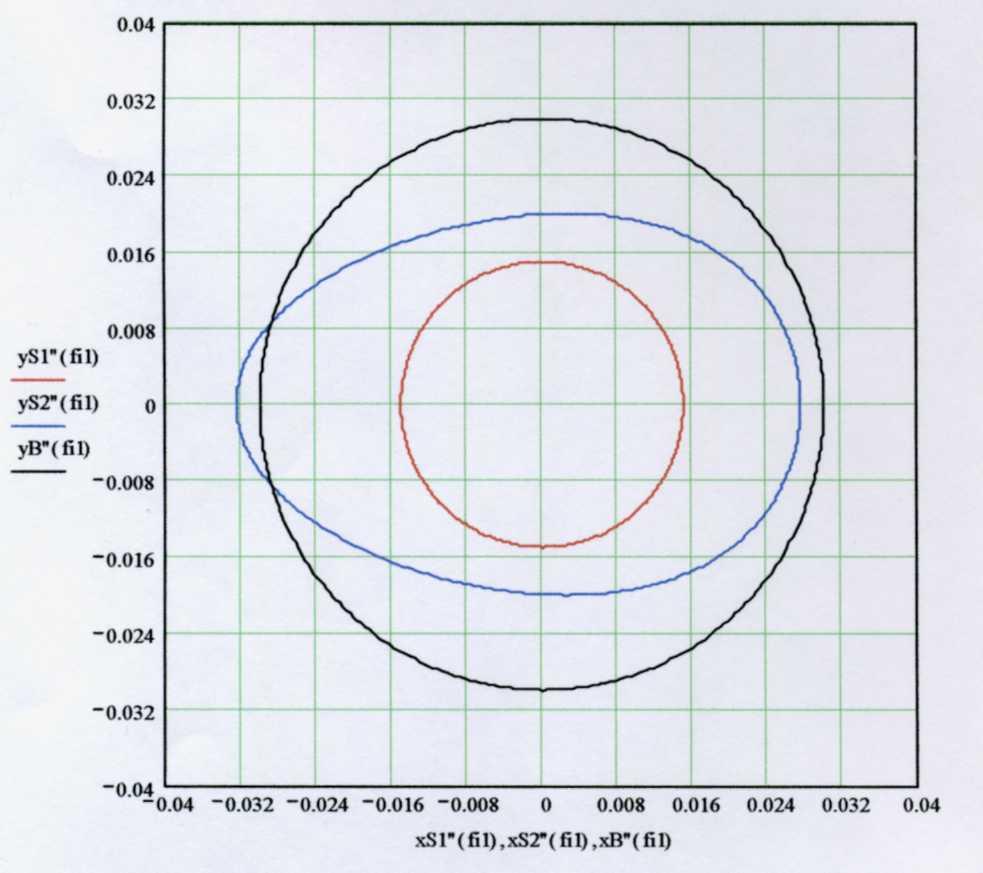

Годографы аналоговых скоростей

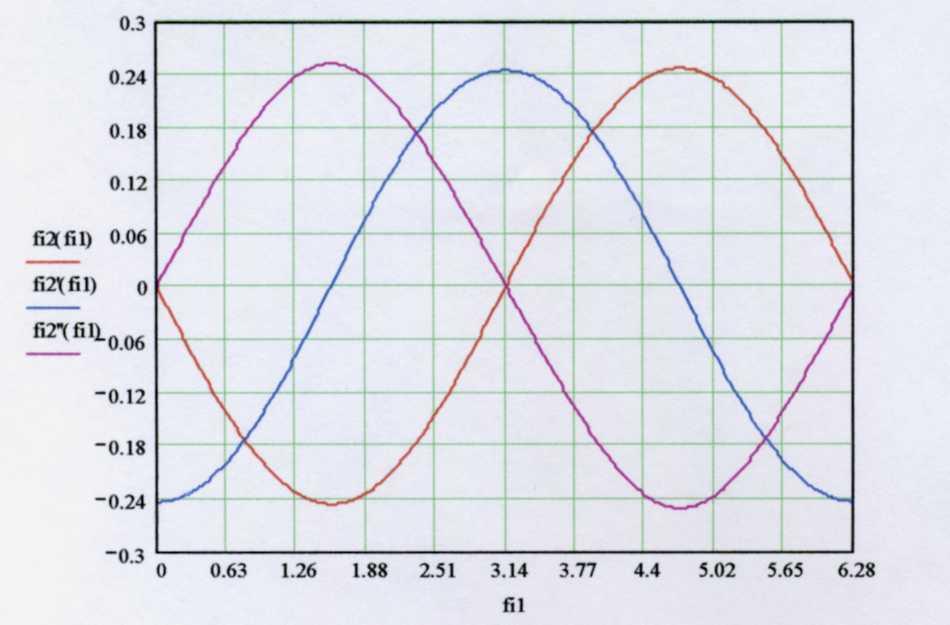

Изменение аналога скорости и аналога ускорения шатуна

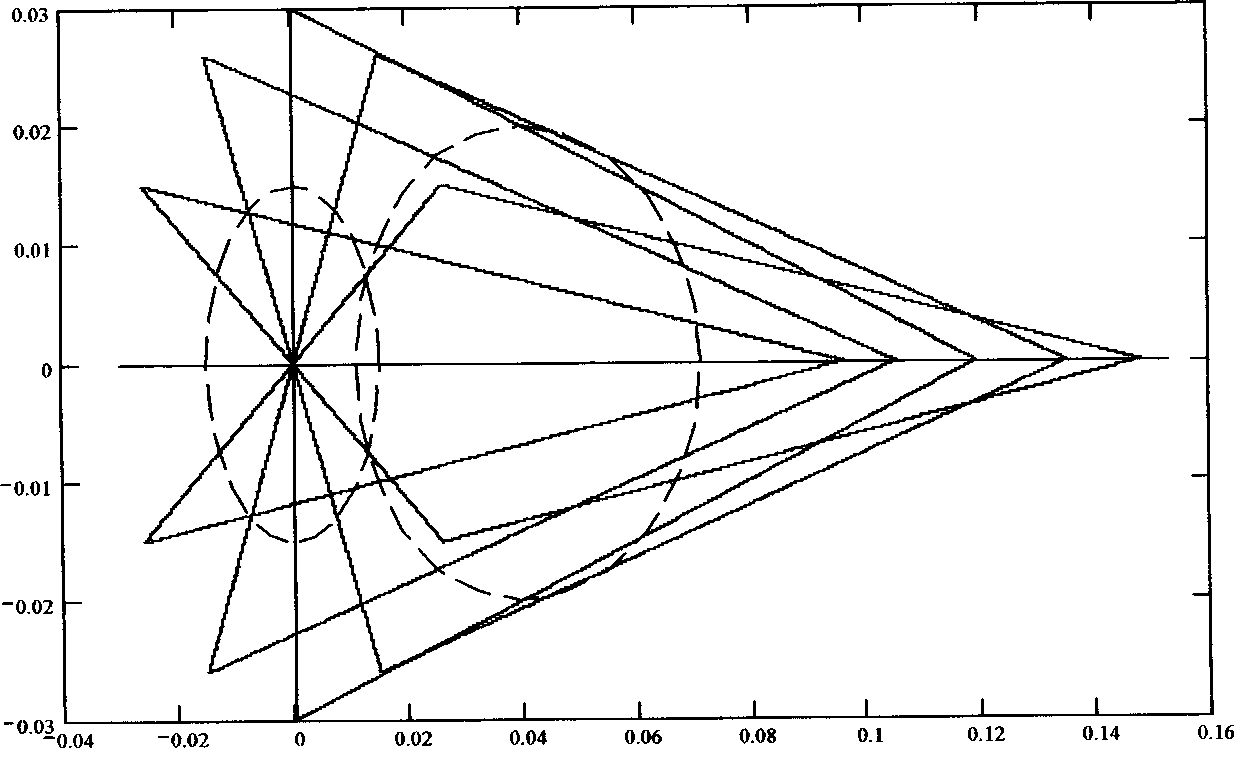

Положение кривошипно-ползунного механизма

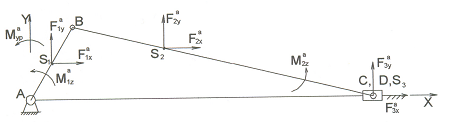

3. Силовой расчет.

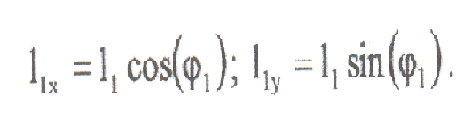

Проекция отрезка A-Sr.

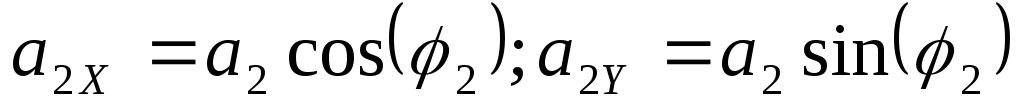

Проекция отрезка B-s2:
Проекция отрезка А-В:
Проекция отрезка В-С:
Основываясь на принципе возможных перемещений, запишем уравновешивающий момент:
Теперь механизм можно рассматривать как твердое тело

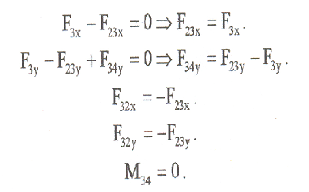

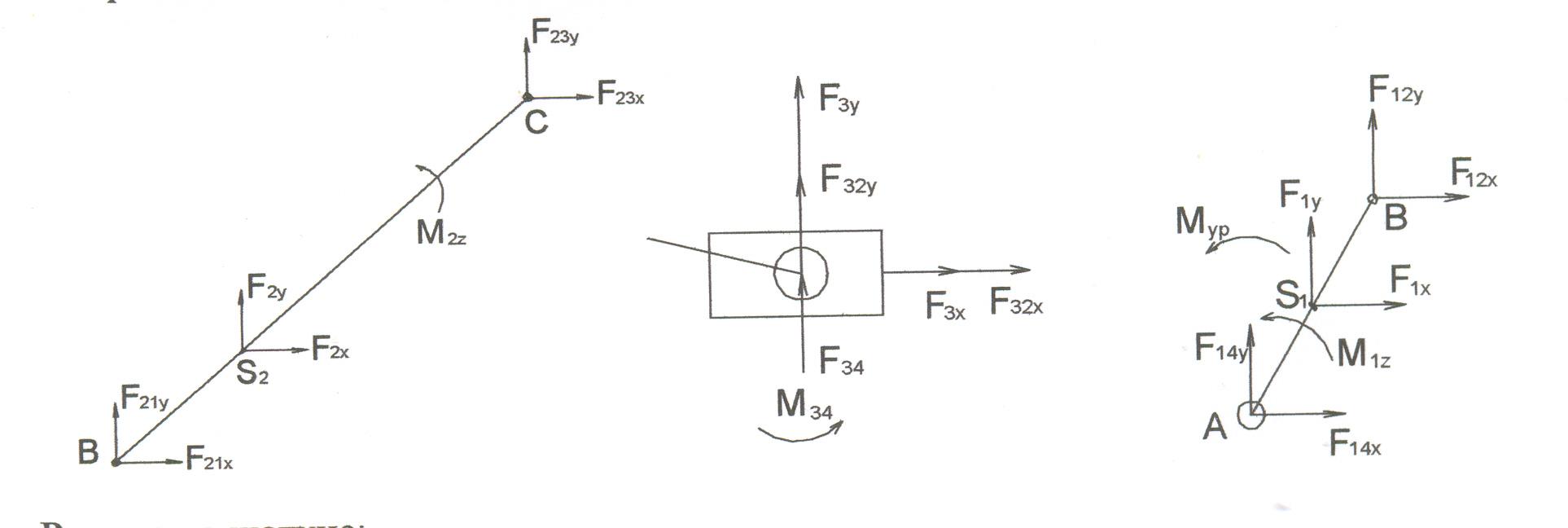

Реакции в шатуне:
Реакции в ползуне:

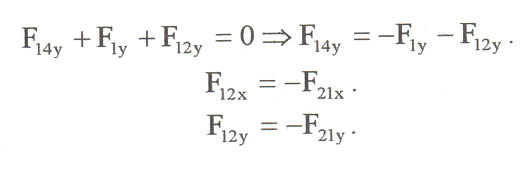

Реакции в кривошипе:

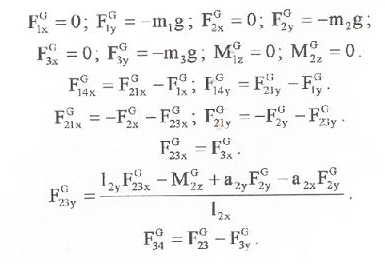

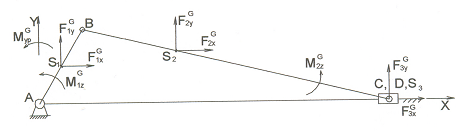

3.1 Сила тяжести
Уравновешивающий момент от силы тяжести:
3.2 Внешние активные силы.
F3ax = -8000, (Fr, действует на промежутке от нижней мертвой точки до верхней мертвой точки).
Уравновешивающий момент от внешних активных сил:

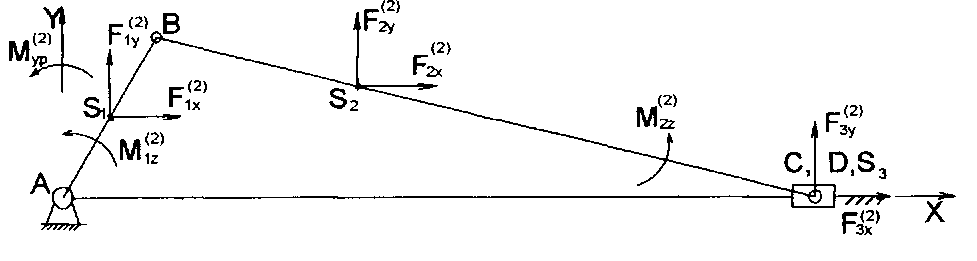

3.3 Силы инерции.

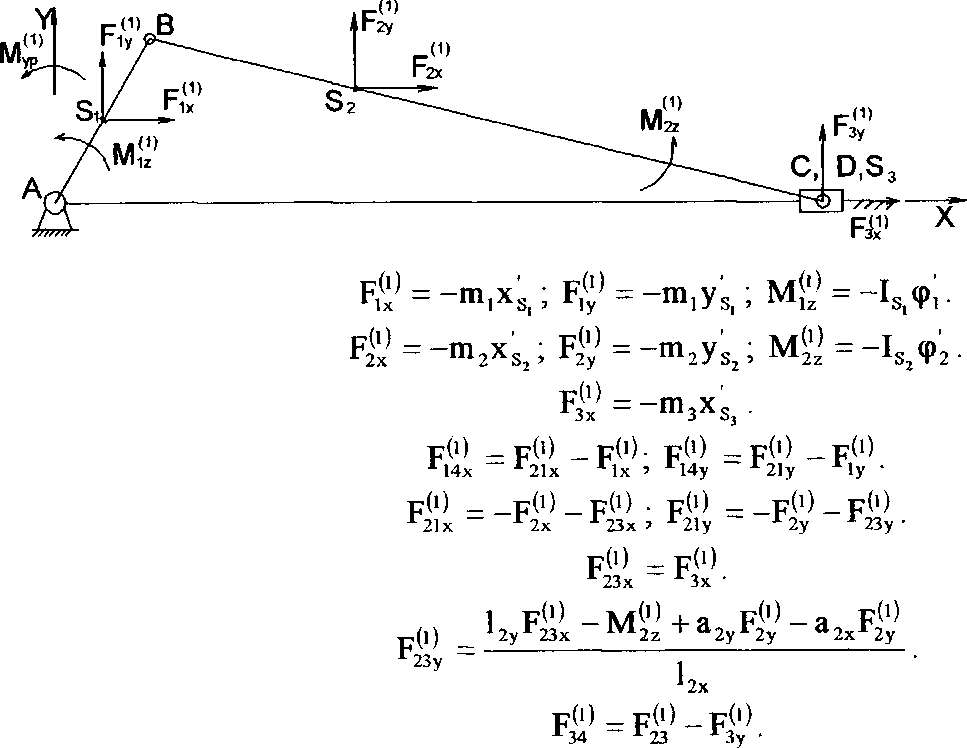

Аналоги сил инерции Iго порядка:

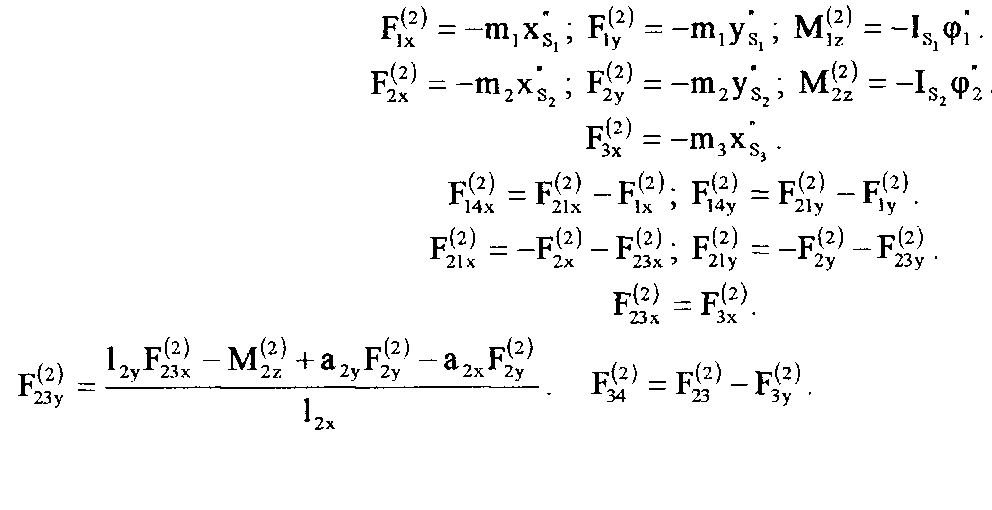

Аналоги сил инерции IIго порядка:
4. Расчет маховика.
При исследовании движения механизма, находящегося под действием заданных сил, удобно все силы, действующие на звенья, заменять силами, приложенными к звену приведения. Выбирают то звено, по обобщенной координате которого проводится исследование механизма, то есть кривошип.
Приведенный момент - момент, которым наделяется звено приведения и он развивает такую же кинетическую энергию, как и кинетическая энергия всего механизма.
Производная от приведенного момента инерции по φ1:
Уравновешивающие моменты от аналогов сил инерции Iго и Пго порядка.
Коэффициент неравномерности хода:
Средняя угловая скорость:
Максимальная угловая скорость:
Минимальная угловая скорость:
Момент движущих сил:
Работа движущих сил:
Момент сил сопротивления:
Работа сил сопротивления:
Приращение кинетической энергии:
Определение вспомогательных функций F, и F
Докажем, что F1, достигает F1m при ω=ωmin. Предположим, что на главном валу машины установлен маховик с требуемым моментом инерции 1м. Обозначим 1п и <о0 значения 1п и со в начале цикла:
Момент инерции маховика:
Определение значения 1п в начале цикла:
Определение начальных условий интегрирования.
Кинетическая энергия накопленная в период разгона:
Кинетическая энергия внутри цикла:
Угловая скорость кривошипа:
Угловое ускорение кривошипа:
