Система координат
Декартова система координат состоит из трех ортогональных осей X, Y и Z в координатах которых определяются координаты всех точек на детали. Парная совокупность осей задает координатные плоскости: XY, YZ and ZX.
Стандартно координатные оси располагаются против часовой стрелки, так же как и координатные плоскости.
Система координат
координатная плоскость XY
координатная плоскость YZ
координатная плоскость ZX
Центр СК.
СК КИМ
Координатно-измерительная машина безусловно имеет свою систему координат, которая называется СК КИМ. Сокращенное наименование СК КИМ в меню систем координат - MAC.
Ск детали
Все размеры и допуски, указанные в математической модели или чертеже определены относительно системы координат детали, которая имеет обозначение (Datum). СК детали должна быть построена для дальнейших измерений детали в автоматическом режиме.
Построение ск
Построение СК состоит из последовательности действий, состоящей из измерения опорных геометрических элементов, с последующим совмещением их с реальными элементами на детали и определением ориентации осей относительно этих элементов. Совмещение измеренных и реальных геометрических элементов называется alignment on features (Совмещение элементов).
Как было сказано выше, для построения СК требуется так же поворот осей и, возможно их смещение. Этот процесс называется rotation and translation(Поворот и смещение).
Формирование новой системы координат можно так же рассматривать как перенос и поворот существующей базовой СК. Полученная таким образом новая СК становится соответственно базовой, относительно которой будут производиться все дальнейшие действия.
При измерении базовых элементов возможны неточности, связанные с процедурой измерения, которые приведут к некорректному заданию СК детали. К этому вопросу следует отнестись с особым вниманием, так как работая с некорректной СК, вы можете не только получить некорректные результаты, но и привести к поломке КИМ, выполняя измерения в автоматическом режиме.
В ARCO имеются следующие инструменты для построения СК:
Alignment on features (Совмещение элементов)
Translation of an alignment (Перенос)
Rotation of an alignment (Поворот)
Theoretical alignment (Теоретическое совмещение)
Alignment by best-fit (Оптимальное совмещение)
Проверка СК
При измерении базовых элементов возможны неточности, связанные с процедурой измерения, которые приведут к некорректному заданию СК детали. К этому вопросу следует отнестись с особым вниманием, так как работая с некорректной СК, вы можете не только получить некорректные результаты, но и привести к поломке КИМ, выполняя измерения в автоматическом режиме.
В связи с вышесказанным необходимо в ручном режиме осуществить проверку СК детали, например, подведя щуп к детали и сравнивая визуализацию положения щупа на экране программы с реальным положением.
Совмещение элементов
Создание СК с использованием совмещения геометрических элементов, безусловно, требует измерения самих этих элементов (плоскости, конусы, цилиндры) и, возможно, базовых точек (для окружности и сферы это центры и т.д.).
Процедура состоит из следующих действий:
выбор направления одной оси (например, оси Z) основной системы координат и ее ориентация относительно измеренного геометрического элемента детали (в данном примере – перпендикулярно плоскости).
Установка первой оси, 1=СК КИМ; 2=СК детали.

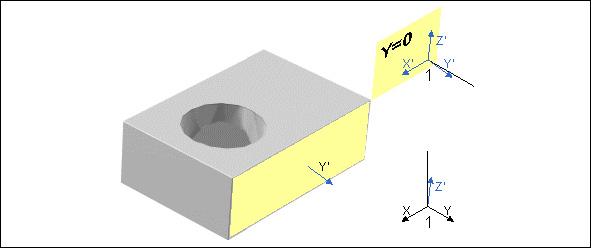

ориентация второй оси (например, оси Y) новой системы координат перпендикулярно первой установленной оси, в направлении нормали ко второй измеренной плоскости.
Регулировка второй оси, 1= СК детали.
Определение центра СК. Например, как показано на рисунке. Т.е. за центр СК принят центр окружности, полученной проекцией физически существующее отверстие, видное на рисунке, на верхнюю плоскость.
Положение центра СК, 1=СК детали.
Обязательно проверьте корректность полученной системы координат.
