20. Diffusion of magnetic fields into conductors (Распространение электромагнитного поля в проводнике)
Когда мы будем говорить на эту тему, мы будем исходить из того, что у нас есть проводящий носитель, как правило, это металл. А электромагнитное поле удовлетворяет закону Фарадея и Закону Ампера. Специфической особенностью этих полей является отсутствие токов смещения. Это обычная ситуация в проводниках, иногда даже в проводниках учитываются токи смещения. Это тот случай, который мы назвали плохими проводниками. Но сегодня мы будем пренебрегать ими. Внутри в проводящей среде нет токов смещения и нет свободных зарядов. В таком случае электромагнитные поля могут быть описаны несколькими уравнениями:
Закон Фарадея: |
|
В данном случае это ток проводимости, который может быть описан законом Ома: |
|
Кроме того, электрическое и магнитное поля удовлетворяют закону Гаусса (для магнитного поля это универсальный закон, поэтому он имеет место в любом случае. В случае электрического поля это какой-то особый случай: divE=0 только в среде со свободным зарядом (это следствие из divD=0)): |
|
Первый закон Кирхгофа: |
|
|
|
Давайте произведем некоторые преобразования с помощью этих уравнений:
Дифференциальные уравнения для напряженности электрического поля:
Математическое преобразование:
Уравнения диффузии для характеристик электромагнитного поля:
Такие уравнения (применяемые к скалярным переменным) описывают процессы диффузии частиц, тепловые процессы.
Одномерные уравнения: (здесь мы предполагаем, что существуют только x-компонент E и y-компонент H)
21. Periodic electromagnetic fields in conductors. (Периодическое электромагнитное поле в проводниках)
Эти подходы являются очень важной формой существования электромагнитного поля – электромагнитной волны. Это тот случай, когда напряженность электрического поля или магнитного поля зависит от времени в соответствии с синусоидальной функцией:
Квазистационарные подходы (Quasi-stationary approaches):

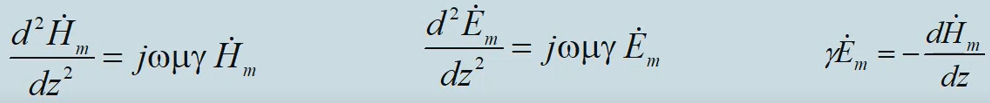

Электромагнитное поле часто называют постоянной электромагнитной волной. Чтобы описать это, давайте воспользуемся комплексным методом (используемым для описания токов и напряжений в электромагнитных цепях):
На рисунке: в левой части γ равно 0, значит, электромагнитная волна откуда-то приходит на эту плоскую поверхность, а затем начинает проникать в проводящий материал (металл):

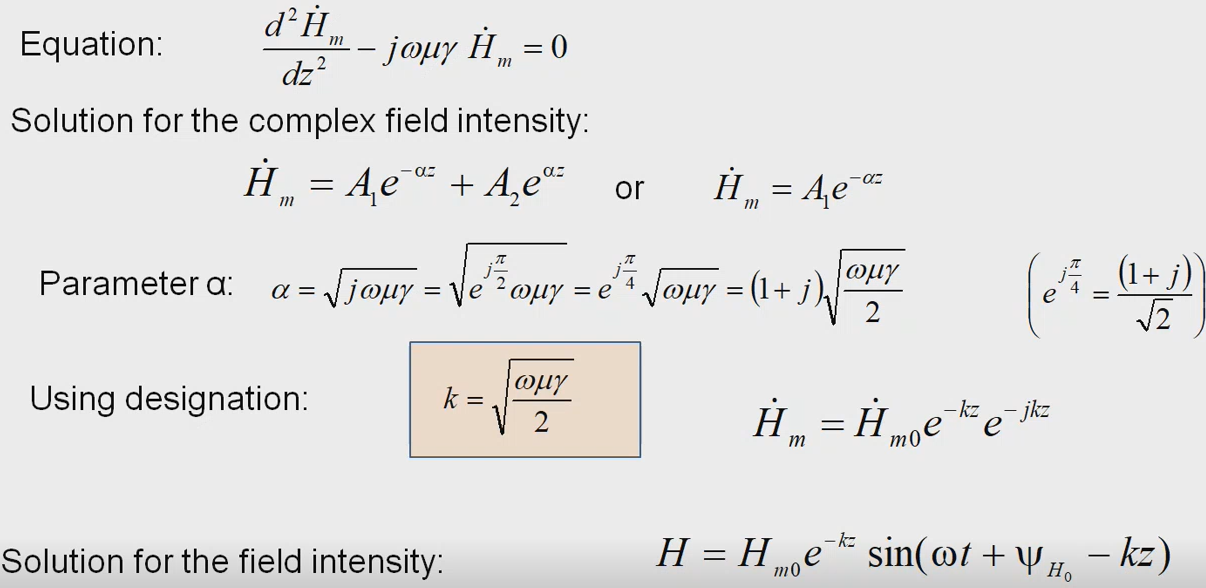

Уравнение: |
|
Решение для комплексной напряженности поля: |
|
Параметр α: |
|
Использование обозначения: |
|
Решение для напряженности поля: |
|
(A2=0, потому что: уменьшается, когда мы путешествуем в проводящую среду, а напряженность поля растет до бесконечности)
Penetration of the electromagnetic field into a conductor. (Проникновение электромагнитного поля в проводник)
Везде внутри проводника напряженность магнитного поля будет колебательной функцией, но амплитуда этого колебания будет все меньше и меньше:

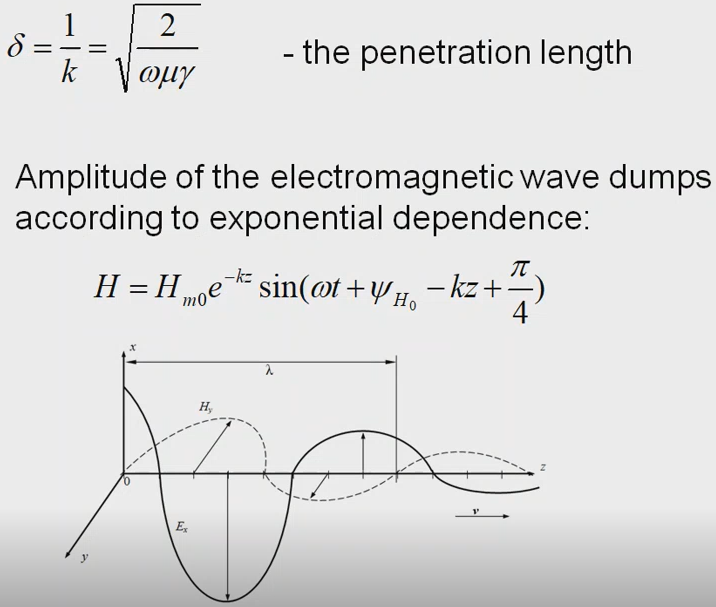

Длина проникновения:
Амплитуда электромагнитной волны падает в соответствии с экспоненциальной зависимостью:
