2.6. Фасонные резцы
Фасонным называют резец, режущие кромки которого имеют форму, определяющуюся формой профиля детали. Фасонные резцы обеспечивают высокую производительность, однородность формы профиля и точность размеров обрабатываемых деталей и применяются в крупносерийном и массовом производстве.
Фасонные резцы можно разделить на следующие группы: 1) по форме - круглые (рис. 2.24, а - в, е), призматические (рис. 2.24, г и д) и стержневые (рис. 2.24, ж); 2) по установке относительно детали призматические резцы делятся на резцы с радиально расположенной режущей кромкой (рис. 2.24, г) и тангенциальные (рис. 2.24, д); 3) по расположению оси - с параллельным расположением оси относительно оси детали (рис. 2.24, а - в) и с наклонным расположением оси или базы крепления (рис. 2.24, е); 4) по форме образующей поверхности - круглые резцы с кольцевыми образующими (рис. 2.24, а и б), круглые с винтовыми образующими (рис. 2.24,в), призматические с плоскими образующими (рис. 2.24, г и д). Резцы с наклонным расположением оси или базы (рис. 2.24, е) ввиду их сложности применяют редко, в случае, когда форма детали (например, на участке аб) не позволяет применить резцы с параллельным расположением оси.
Фасонные резцы изготовляют в основном из быстрорежущей стали, но все более широкое применение находит и твердый сплав. Пластифицированный твердый сплав легко обрабатывается обычным твердосплавным резцом. Полученные после токарной обработки и разрезки профильные (еще «сырые») пластинки имеют раз меры на 25 - 30 % больше по сравнению с окончательными размерами профиля резца. Такие пластинки-заготовки подвергаются затем окончательному спеканию, после чего припаиваются (или крепятся механически) к корпусу фасонного резца (рис. 2.25). Применение твердосплавных фасонных пластин для резцов способствует повышению производительности труда на 30 - 40 % (по сравнению с быстрорежущими фасонными резцами).
Фасонный резец должен иметь соответствующие задние и передние углы, чтобы стружка снималась при достаточно выгодных условиях. Значения переднего угла в зависимости от обрабатываемого материала приведены в табл. 2.2. Задний угол режущей кромки резца зависит от типа фасонного резца. У круглых фасонных резцов = 10 12 °, у призматических фасонных резцов = 12 15 °; у резцов, предназначенных для затылования фасонных фрез, задний угол может приниматься до 25 - 30 °; его приходится брать большим потому, что угол наклона траектории относительного движения достигает 10 - 15°.

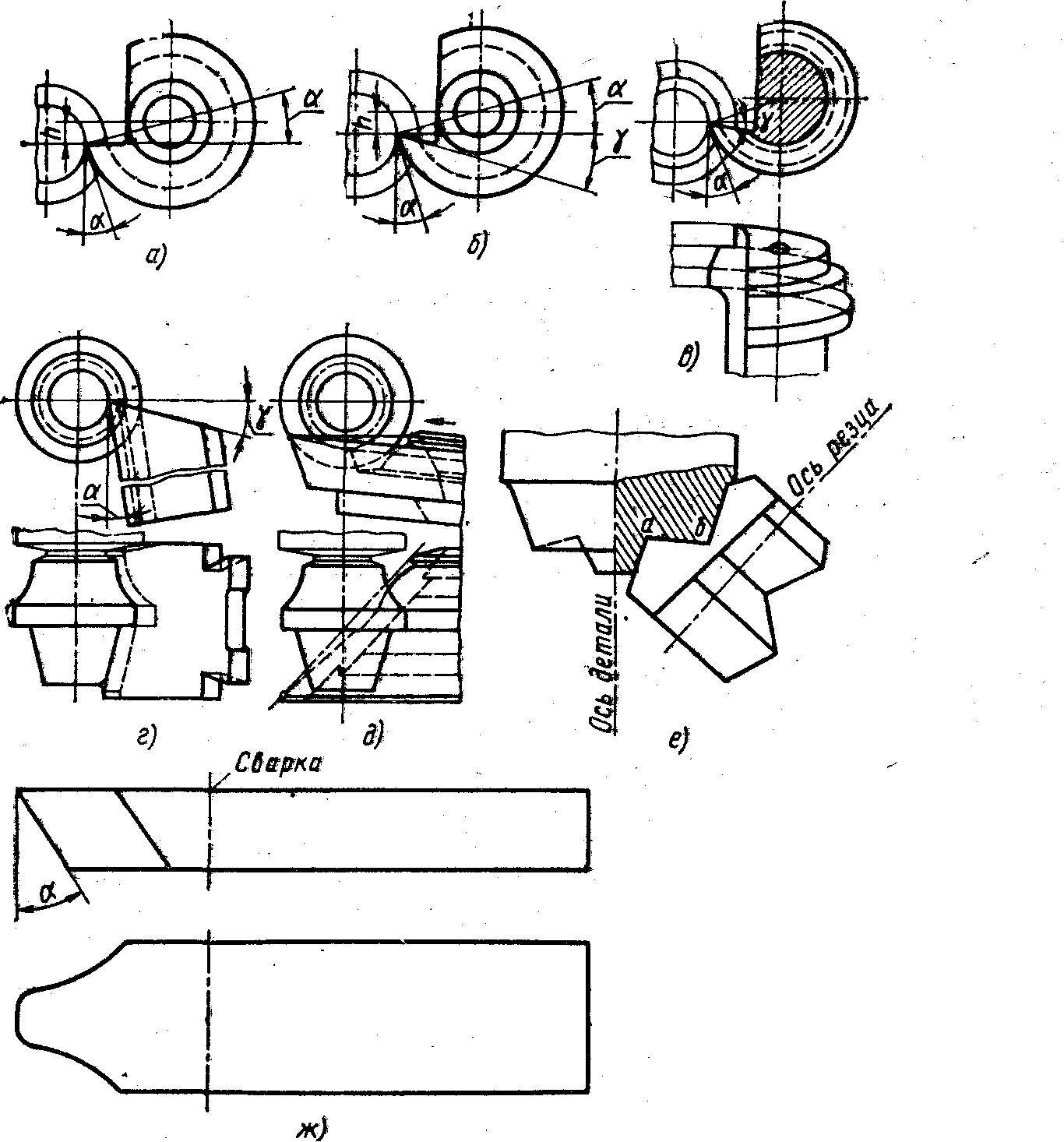

Рис. 2.24. Типы фасонных резцов:
а - круглый резец с передним углом, равным нулю; б - круглый резец с передним углом больше нуля; в - круглый винтовой резец; г - призматический резец с радиально расположенной режущей кромкой; д - тангенциальный резец; е - резец с наклонным расположением оси; ж - стержневой фасонный резец

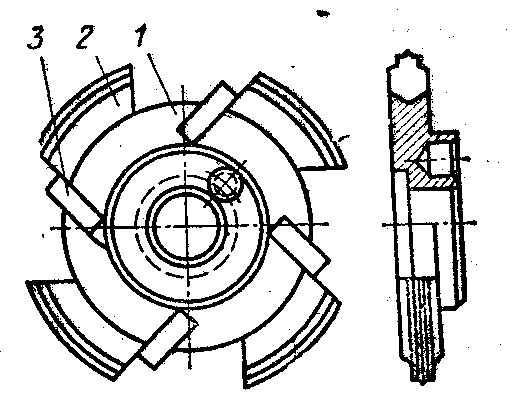

Рис. 2.25. Фасонный резец, оснащенный твердым сплавом:
1 - корпус; 2 - профильные пластинки; 3 - упоры
Таблица 2.2
Значения переднего угла в зависимости
от материала заготовки
Материал заготовки |
Механические свойства материала заготовки |
|
|
В,кгс/мм2
|
НВ |
||
Алюминий, красная медь Бронза, свинцовая латунь Сталь: мягкая средней твердости твердая весьма твердая Чугун: мягкий твердый весьма твердый |
- -
До 50 Св. 50 до 80 » 80 » 100 » 100 » 120
- - - |
- -
До 150 150—235 235—290 290—350
До 150 150—200 200—250 |
20—25 0—8
25 20—26 12—20 8—12
15 12 8 |
Наружный диаметр резца определяется с учетом высоты профиля детали. Для резцов с углом > 0 ° можно рекомендовать графическое построение (рис. 2.26). Вокруг оси О детали проводим две концентрические окружности радиусами, равными наибольшему и наименьшему радиусам детали. Через точку А под углом у проводим линию, изображающую след плоскости заточки передней поверхности резца. Из той же точки А проводим линию под углом , равным заднему углу резца. На расстоянии r от точки касания б проводим линию, перпендикулярную линии ОО1. Расстояние и представляет собой минимальное расстояние, необходимое для отвода стружки от передней поверхности резца. Из полученной точки С пересечения вертикальной линии с линией передней поверхности проводим линию, делящую угол пополам; точка пересечения этой линии и линии идущей под углом , будет искомой точкой О2 — центром круглого резца. Размер r принимается в зависимости от толщины и от объема срезанной стружки в пределах 3 - 12 мм. Зная центр резца (точка О2), можно, проведя окружность радиусом R, определить графически остальные размеры. Для определения диаметра отверстия следует принять толщину стенки т в пределах 6 - 10 мм.
У фасонных резцов для внутренней обработки диаметр принимается равным 0,6 - 0,85 диаметра отверстия. Если у резца невозможно изготовить отверстие для оправки, то он выполняется за одно целое хвостовиком и изготовляется из целого куска металла, если хвостовик небольших размеров, или делается сварным. Для установки и закрепления круглого фасонного резца на одном из торцов наносятся зубцы с 90 °-ным профилем. Чаще число зубцов принимается равным 34. С помощью несложного механизма эти зубцы используются для поворота резца при его заточке. Например, в державке (рис. 2.27) для поворота резца предусмотрен рычаг 1, снабженный зубцами на одной стороне и регулируемый винтом 2 относительно корпуса державки.

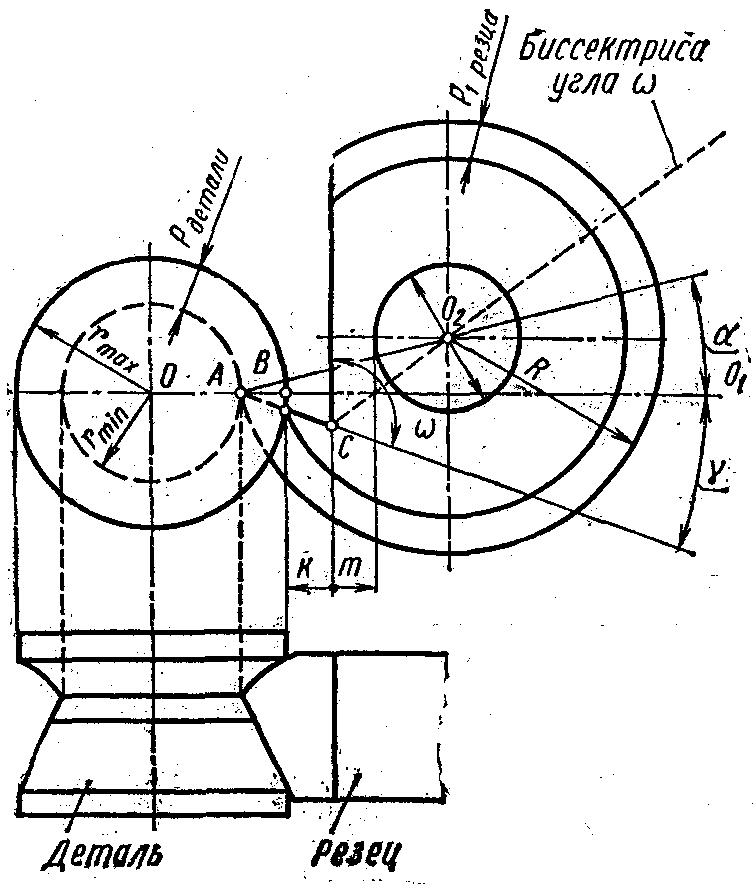

Рис. 2.26. Схема графического определения наружного
радиуса резца при 0

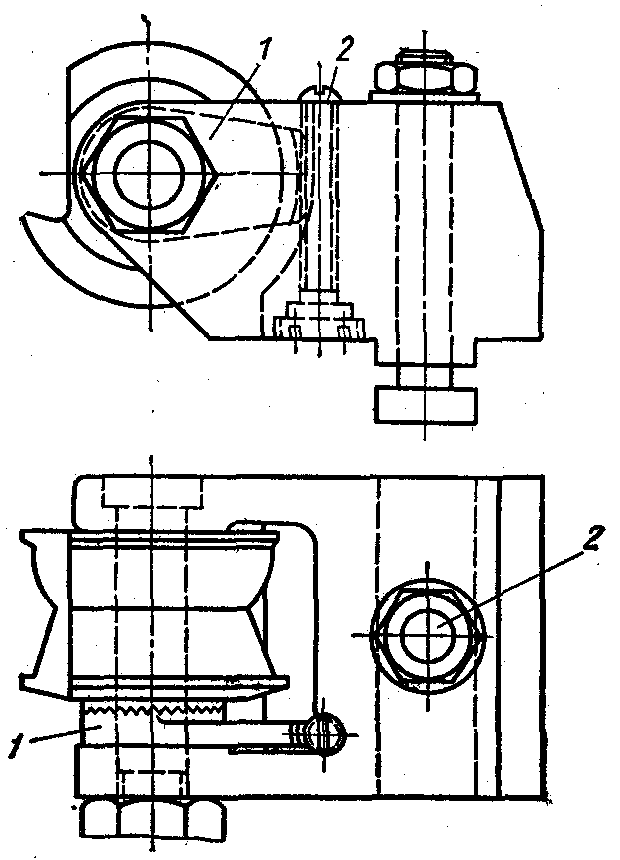

Рис. 2.27. Крепление круглого фасонного резца в державке
Таблица 11
Схема расчета фасонного резца
Расчетные формулы |
Обозначение размера |
Числовая величина размера |
Логарифмы размера |
1 |
2 |
3 |
4 |
hИ = r1sin |
r1 sin hИ
|
15,0 sin20 ° 5,136 |
1,17610 1,53405 0,71015 |
А1 = r1соs |
r1 соs А1 |
15,0 соs 2,0 ° 11,187 |
1,17610 1,97299 1,04909 |
|
hИ r2 sin2
|
5,136 24,0 sin12 ° 20 ' 36 " |
0,71015 1,38021 1,32994 |
А2 = r2соs2 |
r2 соs А2 |
24,0 соs12 ° 20 ' 36 " 23,445 |
1,38021 1,98984 1,37005 |
Продолжение табл. 11
1 |
2 |
3 |
4 |
С2 = А2 - А1 |
А2 А1 С2 |
23,445 11,187 12,258 |
- - - |
1 = + |
1 |
20 ° 12 ° 32 ° |
- - -
|
H = R1 + sin1 |
R1 sin1 H |
50,0 sin 32° 26,496 |
1,69897 1,72420 1,42318 |
B1 = R1 cos1 |
R1 cos1 B1 |
50,0 cos 32 ° 42,403 |
1,69897 1,92842 1,62739 |
B2 = B1 - C2 |
B1 C2 B2 |
42,403 12,258 30,145 |
- - - |
|
H B2 tg2
|
26,496 30,145 40 ° 39 ' 40 ' |
1,42318 1,47921 1,93397 |
|
H sin1 R2
|
26,493 sin 40 ° 39 ' 40 " 40,661 |
1,42318 1,81397 1,60921 |
