3.4. Апериодическое звено
Апериодическим звеном называется простейшая составная часть структурной схемы системы автоматического регулирования, если его дифференциальное уравнение имеет вид
, (3.15)
где Т – постоянная времени, Ка – коэффициент передачи
. (3.16)
Примеры устройств, которые можно рассматривать, как апериодические звенья показаны на рис. 3.6. Так на рис. 3.6а Хвх – давление газа в магистрали, Хвых – давление в ресивере; рис. 3.6б и 3.6в Хвх – напряжение, Хвых – напряжение на емкости (б) и на сопротивлении (в); рис. 3.6г Хвх – температура нагретой жидкости Т (Т1>>300 К), Хвых – температура тела Т2 < Т1.
В качестве примера опишем объекты, приведенные на рис.3.6. Например, рассмотрим электрическую цепь (случай б).
По второму закону Кирхгофа запишем
IR + u2 = u1, (3.17)
. (3.18)
где С – емкость конденсатора, I – ток, u2, u1 – напряжения на клеммах.
Из выражения (3.18) найдем I и подставим в (3.17) получим
.
Обозначив u1 = Хвх; u2 = Хвых; RC = Т, окончательно получим уравнение (3.16).

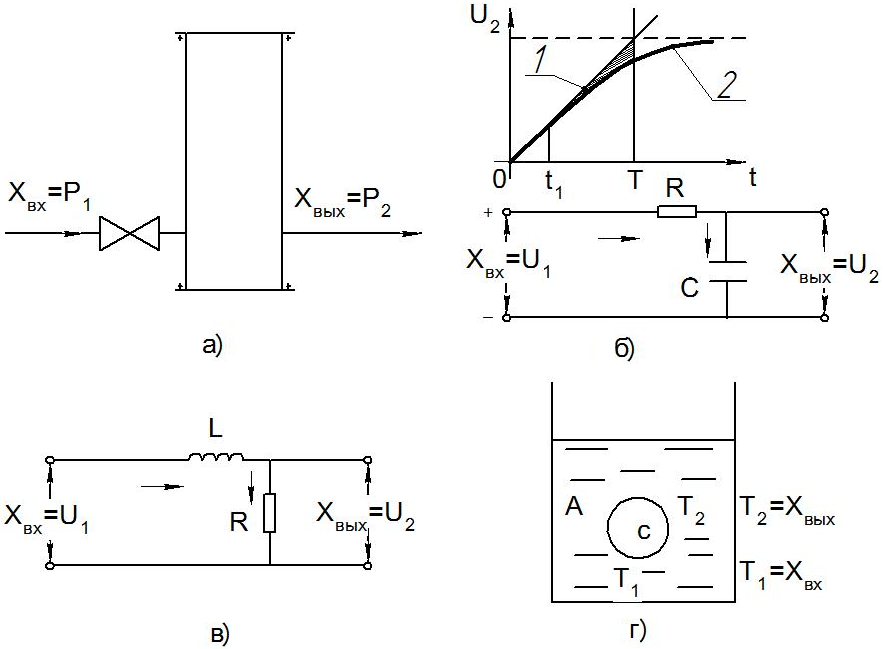

Рис.3.6. Примеры элементов САР при замещении апериодическим звеном: а) пневмосистема с ресивером; б) RС цепочка и переходный процесс ее; в) LC-цепочка; г) тепловой процесс нагрева сферы
При определенных условиях апериодическое звено может выполнять роль интегрирующего. Для этого рассмотрим переходную функцию 2 (рис. 3.6б верхний) цепи RС в интервале 0 t t1, где эту кривую можно заменить касательной к экспоненте, т.е. это значит RС является интегрирующим звеном на этом временном участке от 0 до t1 (см. раздел 3.1)
Для случая (г) запишем закон изменения температуры в твердом теле с удельной теплоемкостью, с нагреваемом в жидкости. По формуле Ньютона поток тепла передаваемый телу через единицу поверхности прямо пропорционален коэффициенту теплопередачи А и разности температур Т1 и Т2, т.е. (см. рис. 3.6г)
q = A(Т1 – Т2). (3.19)
где Т1 – температура жидкости, Т2 – температура тела; Т1 Т2.
Скорость увеличения температуры прямо пропорциональна потоку тепла и обратно пропорционально удельной теплоемкости материала тела с
. (3.20)
Подставим уравнение (3.7) в уравнение (3.6) получим
. (3.21)
Приняв Т1 = Хвх, Т2 = Хвых, , получим общее уравнение (3.3).
В приведенных примерах элементы будущих САР имели разную физическую природу, но могли иметь одинаковые и разные параметры: в случае а) Хвх = Р и Хвых = Р; в) Хвх=u1, а Хвых = u2 и т.д. Но во всех этих примерах дифференциальное уравнение такого звена это запись (3.16). Оно имеет параметр Т – постоянную времени переходного процесса и некий Ка –передаточный коэффициент, который учитывает соотношение между установившимися значениями выходной и входной величинами.
Переходная функция
Решение уравнения (3.16) при воздействии единичной входной функции дает выражение переходной функции, которую обозначим h(t). Ее выражение имеет вид
, (3.22)
где Ка – передаточный коэффициент апериодического звена.
Она имеет вид, как на рис. 3.1а (кривая 1) для устойчивого звена, а для неустойчивого звена (кривая 2) записывается в виде:
. (3.23)
