8.5.4.Расчет ненапряженных болтовых соединений
Напряженное соединение не подвергается предварительной затяжке, в нем отсутствуют внутреннее напряжение при нулевой внешней полезной нагрузке.
Напряженные соединения работают с предварительной затяжкой, в них имеются внутренние (иногда значительные) напряжения при нулевой внешней полезной нагрузки.
В этом случае в болтах отсутствуют напряжения, вызванные предварительной затяжкой.
Различают три случая:
Случай 1. Нагруженные только осевым усилием.

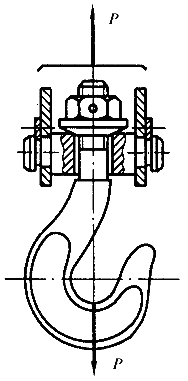

Рис. 8.40 Нагружение винта только осевыми силами
Расчёт сводится к определению внутреннего диаметра (d1) резьбы болта, по напряжению на разрыв. Такой случай встречается редко. К болтам этой категории относятся те из них, которые находятся под действием силы тяжести, например, резьбовой конец грузового крюка. Расчётное уравнение имеет вид:
;
отсюда:
(а)
Зная внутренний диаметр d1 резьбы по таблицам ГОСТ подбираются все остальные параметры деталей болтового соединения.
Случай 2. Болт испытывает растяжение и кручение.

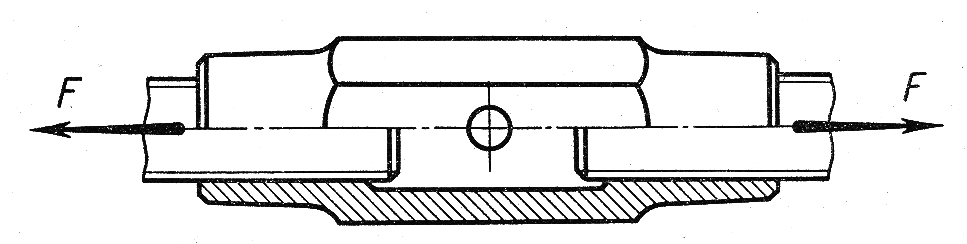

Рис. 8.41 Винтовая стяжка
Простейший вид стяжки представляет собой две серьги с правой и левой резьбой, соединённых стержнем. При вращении стержня под нагрузкой специальным ключом серьги сближаются и, таким образом, кроме растягивающего усилия (Р) возникает скручивающий момент в резьбе (MK), который должен преодолеть момент трения в резьбе (MP).
.
Эквивалентное напряжение при работе стержня болта на растяжение и кручение имеет вид:
.
Здесь:
.
Для стандартных конструкций болтов можно применять d2 ≈ 1,12; для болтов диаметром до 50 мм tgφ ≈ 0,0143 – 0,0433 и при среднем значении tgφ ≈ 0,2; получим и σЭКВ = 1,3σР.
Следовательно, болт, работающий одновременно на растяжение и кручение можно рассчитывать только на растяжение по допускаемому напряжению, уменьшенному в 1,3 раза, или по расчётной силе, увеличенной по сравнению с силой, растягивающей болт, в 1,3 раза.
Тогда:
Случай 3. Расчёт болта при действии поперечной нагрузки.
В этом случае нагрузка действует перпендикулярно оси болта. Соединения имеют две конструктивные разновидности:
болт устанавливается в отверстии с зазором (Рис. 8 .42);
болт устанавливается в отверстии без зазора. (Рис. 8 .43);
В первом случае болт работает на растяжение и должен стягивать детали на столько, чтобы обеспечить необходимую силу трения (Nf) между ними, которая должна препятствовать их скольжению относительно друг друга. В случае сдвига деталей болт начнёт работать на изгиб и срез.
Рис. 8.42 Схема для расчета болта, установленного с зазором, нагруженного поперечной силой

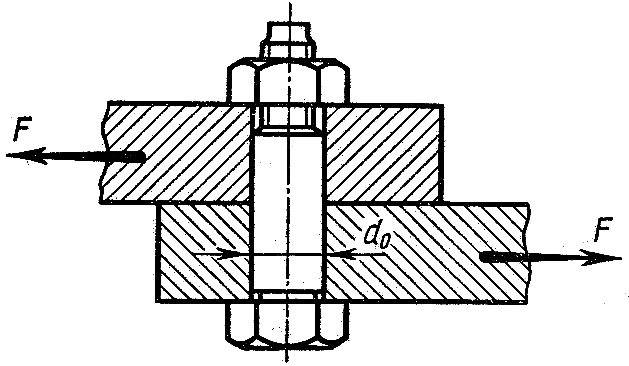

Рис. 8.43 Схема для расчета болта, установленного без зазора, нагруженного поперечной силой
Чтобы избежать сдвиг, сила трения (Nf) между деталями должна быть больше силы (Р), т.е.
.
Таким образом, сила на которую следует рассчитывать болт при поперечных нагрузках резко возрастает, а размеры болтов будут громоздкими.
.
Для разгрузки болтов от работы на поперечную силу применяются различные разгрузочные устройства, например, конический штифт и др. (Рис. 8 .44). В этом случае, штифт работает на срез, а болт на растяжение. Конструкция значительно облегчается.

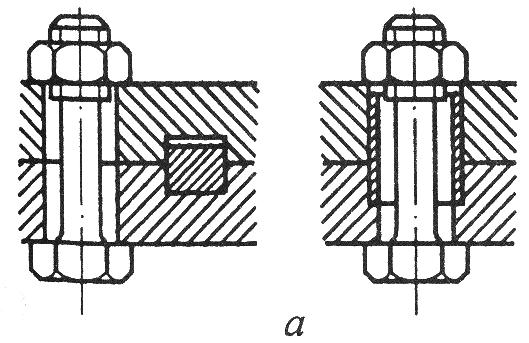

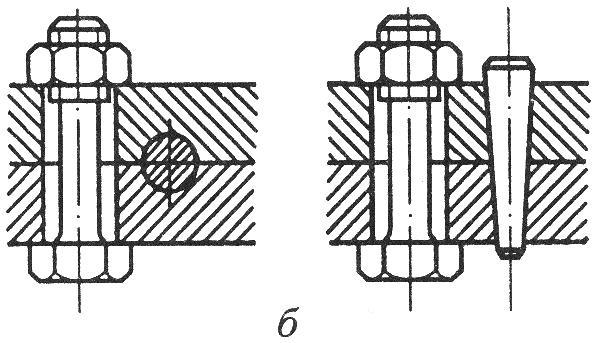

Рис. 8.44 Соединение с болтами, разгруженными от сдвига а – шпонкой и втулкой; б – круглой шпонкой и штифтом
Во втором случае, когда болт установлен без зазора, тело болта работает на срез и смятие.
Сила Р срезает болт. Расчёт ведут на срез по наружному диаметру d0.
Величина P обычно задаётся. Зная Р определим d0:
.
