5.2.Расчет шпоночных соединений
При проектировании шпоночного соединения ширину и высоту h шпонок принимают по соответствующему ГОСТ, в зависимости от диаметра d вала. Длину ℓ шпонки принимают в зависимости от длины ступицы и согласовывают с ГОСТом на шпонки. Достаточность принятых размеров проверяют расчётом на прочность. Следовательно, расчёт шпоночных соединений на прочность осуществляется как проверочный.
Призматические шпонки рассчитываются на смятие и на срез:
;
;
где: М – передаваемый момент ;
d- диаметр вала;
К- глубина врезания шпонки в ступицу K = 0,4 h;
ℓp – рабочая длина шпонки со скруглёнными торцами.
При плоских торцах ℓp = ℓ . Здесь: ℓ – длина шпонки.
Поскольку при расчете шпонок принята упрощенная схема нагружения (не учитывается перекос шпонки в пазу вала и кромочные давления, рис.5.3), то допускаемые напряжения назначают с коэффициентом запаса 1,5…2,0 по отношению к пределу текучести наиболее слабого материала соединения.
Для упрощения расчётов принимают, что плечо сил, действующих на шпонку относительно осевой линии вала, равно радиусу вала d2. Призматические шпонки – врезные. Рабочими гранями являются их боковые более узкие грани. Для облегчения сборки предусматривается радиальный зазор. Призматические шпонки по сравнению с клиновыми обеспечивают большую точность, а по сравнению с сегментными – меньше ослабляют вал, т.к. врезаются на меньшую глубину.

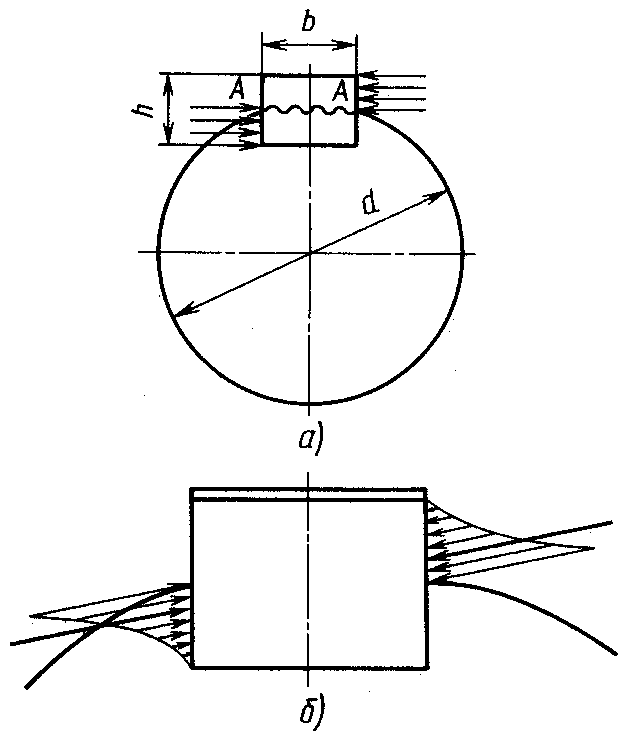

Рис. 5.18 Схема нагружения шпоночного соединения
В табл. 5 приведены стандартные посадки призматической шпонки в пазы вала и ступицы.
Посадки шпоночных соединений
Паз втулки |
Паз вала |
|||
Соединение |
Соединение |
|||
подвижное |
неподвижное |
реверсивное |
реверсивное |
неревнерсивное |
D10h9 |
Is9h9 |
P9h9 |
P9h9 |
N9h9 |
5.3.Сегментные шпонки
В связи с ослаблением вала шпоночным пазом под сегментную шпонку, такие шпонки применяют для передачи относительно небольших моментов, их отличает устойчивое положение в соединении.
Так же, как и призматические, сегментные шпонки (рис. 7.5) рассчитываются на смятие:
;
и на срез:
;
Рис. 5.19 Соединение сегментной шпонкой
Примеры обозначений шпоночных соединений
Вид соединения |
Обозначение |
1. Призматическая шпонка со скругленными торцами |
ШПОНКА 18×11×100 ГОСТ 23360-70 |
2. Призматическая шпонка с плоскими торцами |
ШПОНКА 2-18×11×100 ГОСТ 23360-70 |
3. Шпонка сегментная |
ШПОНКА сегм. 6×10 ГОСТ 24071-80 |
Клиновые шпонки в отличие от призматических ставятся с зазором по боковым граням. Клиновые шпонки создают напряжённое соединение, способное передавать не только Мкр, но и осевое усилие. Однако эти шпонки вызывают радиальное смещение оси ступицы на величину посадочного зазора и контактных деформаций. Это увеличивает биение насажанной детали. Применение клиновых шпонок резко сократилось. Достоинством является отсутствие зазоров и поэтому хорошее восприятие радиальных нагрузок.
Для упрощения расчёта принимают, что при передачи момента Мкр напряжения смятия по ширине поверхности контакта рабочих граней шпонки с валом и ступицей распределяются по закону треугольника. В этом случае передаваемый крутящий момент складывается из:
момента нормальной силы давления N между ступицей и шпонкой;
момента силы трения Nq между ступицей и валом;
момента силы трения между ступицей и валом.
Приближённо можно принять q = q/ и плечо силы Nq равняется радиусу вала. При таком условии:
;
Или: ;
Откуда: ;
При принятом законе распределения напряжений смятия по ширине шпонки следует, что:
Откуда:
.
Подставив значение из а, получим:
.
Шпонку на диске рассчитывают так же как и клиновую.
