Допускаемые напряжения для сварных швов при статической нагрузке
Метод сварки |
Допускаемые напряжения |
||
при растяжении [σ]р |
при сжатии [σ]сж |
при срезе [τ]ср |
|
1. Автоматическая и ручная электродами Э42A и Э50А в среде защитного газа |
[σ] |
[σ] |
0,65[σ] |
2. Ручная электродами обыкновенного качества |
0,9[σ] |
[σ] |
0,6[σ] |
Примечание: [σ] – допускаемые напряжения при растяжении металла свариваемых деталей |
Условное обозначение шва наносят: на полке линии-выноски, проведенной от изображения шва с лицевой стороны (Рис. 2 .3); под полкой линии-вноски, проведенной от изображения шва с оборотной стороны (Рис. 2 .4).
Условное обозначение сварных швов в общем случае должно содержать следующую информацию в строго установленном порядке (Рис. 2 .5).
Вспомогательные знаки должны быть одинаковой высоты с цифрами, входящими в обозначение шва:
– шов по замкнутой линии (диаметр знака – 3…5 мм );
┐– шов выполнить при монтаже изделия, т.е. при установке его по монтажному чертежу на месте применения;
Z – шов прерывистый или точечный с шахматным расположением;
/ – шов прерывистый или точечный с цепным расположением (угол наклона 60);
– шов по незамкнутому контуру.

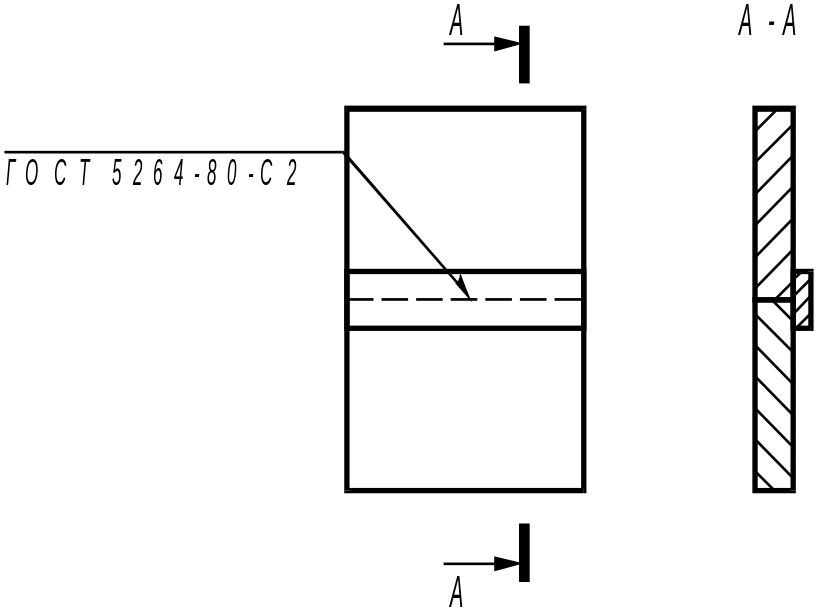

Рис. 2.3. Условное обозначение видимого сварного шва
Рис. 2.4. Условное обозначение невидимого сварного шва
Обозначение стандарта показывает ГОСТ, согласно которому выполнены конструктивные элементы швов сварных соединений:
а) ГОСТ 5264–80 – основные типы и конструктивные элементы швов, выполненных ручной дуговой сваркой;
б) ГОСТ 8713–79 – то же, что и ГОСТ 5264–80, но швы выполнены автоматической или полуавтоматической сваркой;
в) ГОСТ 11533–75 – основные типы, конструктивные элементы и размеры швов при расположении свариваемых элементов под острым или тупым углом; швы выполнены автоматической и полуавтоматической дуговой сваркой под флюсом;
г) ГОСТ 11534-75 – то же, что и ГОСТ 11533 – 75, но швы выполнены мой дуговой сваркой;
д) ГОСТ 15878-79 – соединения, выполненные контактной сваркой.
Обозначение шва, состоит из буквы, обозначающей вид соединения и цифры, обозначающей форму кромок, например: С – шов стыкового соединения; У – углового; Т – таврового; Н – нахлесточного (табл. 4).
Знак и размер катета используется только в обозначении угловых швов.
Рис. 2.5. Обозначение стандартного шва согласно ГОСТ 2.312
Буквенно-цифровое обозначение швов
Форма поперечного сечения шва |
Толщина листов, мм |
Обозначение |
|
|
1…6 4…26 4…60
1…6
1…30 |
С5 С2 С8
У2
У4 |
|
|
Шов непрерывный Шов прерывистый с цепным расположением |
2…40 |
Т1
Т2 |
|
Шов непрерывный Шов прерывистый с шахматным расположением Шов прерывистый с цепным расположением |
2…30 |
Т3
Т4
Т5 |
|
Шов односторонний Шов двусторонний |
2…60 2…60 |
Н1 Н2 |
Пример условного обозначения шва таврового соединения без скоса кромок, двухстороннего прерывистого с шахматным расположением, выполняемого ручной дуговой сваркой: катет шва 8 мм, длина провариваемого участка 50 мм, шаг 100 мм:
ГОСТ 5264-80- Т4 - 8-50Z100.
По расположению шва относительно линии действия силы различают лобовые, фланговые, косые и комбинированные (Рис. 2 .6).

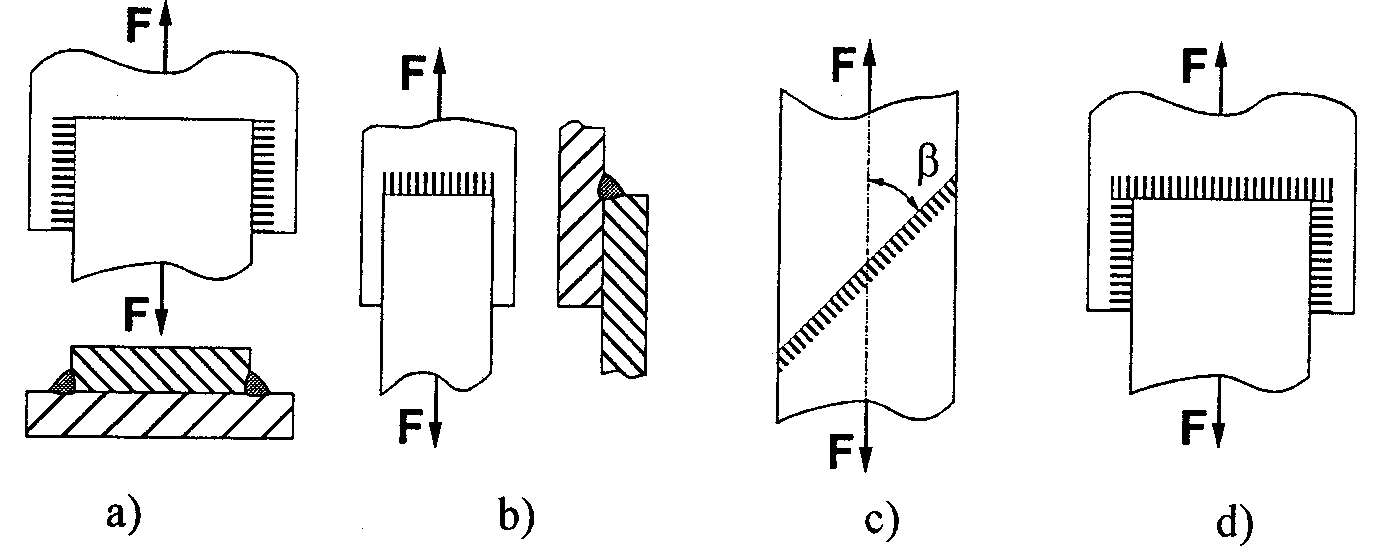

Рис. 2.6. Сварные соединения внахлестку: шов фланговый (а); шов лобовой (б); шов косой (е); шов комбинированный (d)
На усталостную прочность сварного шва оказывают влияние: характер напряжений в соединении; величина концентрации напряжений; структурные изменения, вызываемые сваркой; состояние поверхности сварного соединения. На рис. 2.6–2.12 показаны типовые сварные соединения и даны формулы прочностного расчёта сварных швов.
Сварное соединения может быть стыковым или внахлестку. Стыковые швы рассчитывают на растяжение, сжатие и изгиб в плоскости шва в зависимости от направления и расположения нагрузки.
При расчете сварных соединений втавр, выполненных угловым швом с обваркой по контуру, нередко возникают затруднения при определении моментов инерции расчетного сечения шва. В таких случаях можно пользоваться приближенными зависимостями.
|
|
|
|

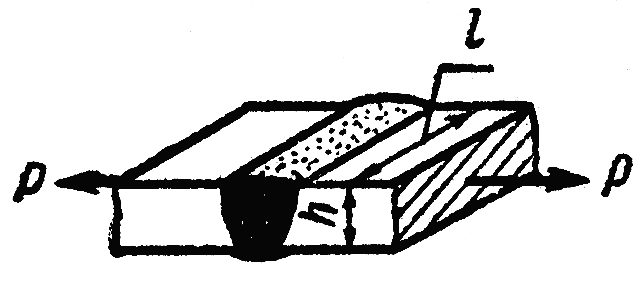

Рис. 2.7. Стыковые соединения
|
|
|
|
Рис. 2.8. Тавровые соединения под действием растягивающей силы и момента
|
|
Рис. 2.9. Тавровые соединения под действием сдвигающей силы
Обе полосы одинаковой ширины
|
Напряжение в шве А равно напряжению в шве В
|
|
Шов А Шов Б |
Рис. 2.10. Нахлёсточные соединения
|
|
Рис. 2.11. Раздвоенные нахлёсточные соединения
Рис. 2.12. Нахлесточное соединение, выполненное комбинированным швом
или
Рис. 2.13. Соединение пластины и углового профиля
Валиковый шов Шов встык

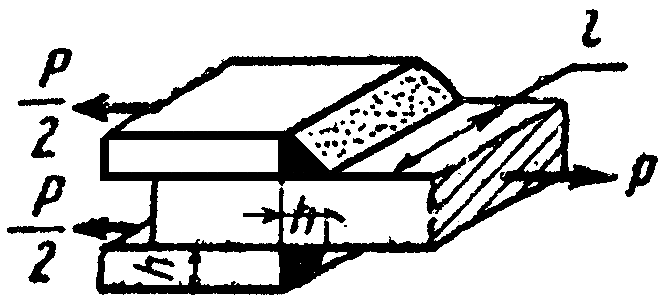

Рис. 2.14. Стыковое соединение с двумя накладками
Момент инерции и момент сопротивления для прямоугольного поперечного сечения:
;
,
для двутаврового профиля
;
.
