Порядок выполнения работы
Включите компьютер и загрузите программу SoSNa.exe. На экране появится окно Windows (Рис. 10 .46).
Ознакомьтесь с рабочим окном программы. В верхнем правом углу представлен изображение, на котором представлены основные геометрические параметры соединения. Правее следуют три области, в рабочие поля которых вводятся исходные данные. В нижнем левом угле окна по результатам расчётов строится эпюра напряжений по внешнему виду соответствующая рис. 45. В области «Поля допусков» вычисляются максимально и минимально натяги, которые можно получить при заданных исходных значениях. В поле «Основные расчётные параметры» выводятся значения максимального осевого усилия, давления в посадке, эквивалентных напряжений и т.д.

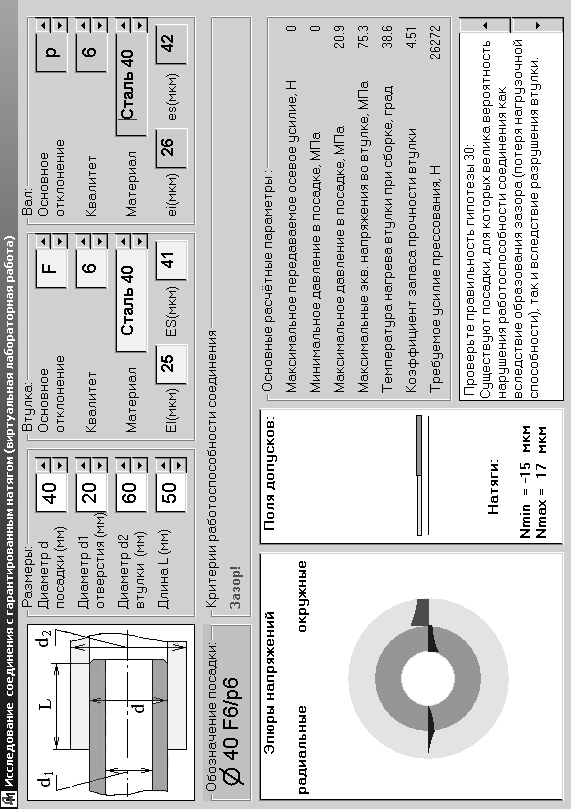

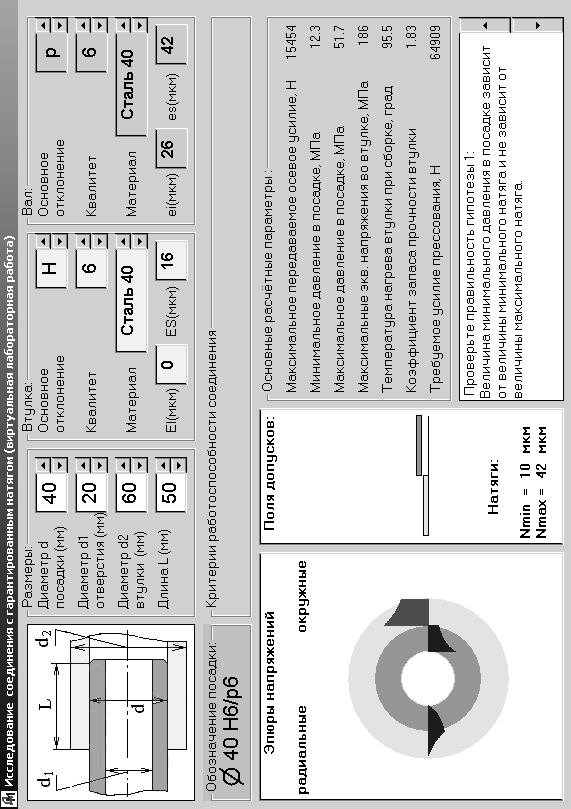

В процессе работы в центральной области окна, названной «Критерии работоспособности соединения» могут появляться сообщения: «Зазор!» и «Разрушение втулки» (Рис. 10 .47 и Рис. 10 .48). В правом нижнем углу окна Windows представлены гипотез (список представлен ниже), которые в процессе выполнения работы необходимо проверить.
При выполнении лабораторной работы студент должен проверить правильность нескольких утверждений – гипотез. Номер гипотезы и их количество задаются преподавателем. Ниже приведен примерный план выполнения проверки гипотезы.
Гипотеза № 1: «Величина минимального давления в посадке зависит от величины минимального натяга и не зависит от величины максимального натяга».
Получите значения для трёх вариантов квалитета точности на валу.
Как изменилась величины минимального натяга, максимального натяга, минимального давления?
Полученные данные занесите в таблицу.
Сделайте вывод.
Аналогично проводится проверка остальных гипотез.
|
Рис. 10.46
|
|
Рис. 10.47
|
|
Рис. 10.48
|
Гипотеза №___:
|
|||
Параметры |
Вариант 1 |
Вариант 2 |
Вариант 3 |
Диаметр посадки d (мм) и обозначение посадки (допуск по отверстию / допуск по валу) |
|
|
|
Диаметр отверстия в вале d1 (мм) |
|
|
|
Внешний диаметр втулки d2 (мм) |
|
|
|
Длина посадки l (мм) |
|
|
|
Материал втулки |
|
|
|
Материал вала |
|
|
|
Минимальный натяг min (мкм) |
|
|
|
Максимальный натяг max (мкм) |
|
|
|
Основные расчётные параметры |
|||
Максимальное передаваемое осевое усилие, Н |
|
|
|
Максимальное давление в посадке, МПа |
|
|
|
Максимальное эквивалентное напряжение во втулке экв, МПа |
|
|
|
Температура нагрева втулки при сборке t °С |
|
|
|
Коэффициент запаса прочности втулки |
|
|
|
Требуемое усилие прессования, Н |
|
|
|
Критерии работоспособности |
|
|
|
