5. Формализация и алгоритмизация процессов функционирования систем
Несмотря на многообразие классов моделируемых систем и наличие широких возможностей реализации машинных моделей на ЭВМ, можно выделить основные закономерности перехода от построения концептуальной модели до проведения машинного эксперимента с моделью. Существенным фактором, который нужно учитывать при формализации и алгоритмизации моделей, является использование в качестве инструмента исследования аппаратно-программных средств вычислительной техники. Также необходимо привлекать для выполнения этой трудоемкой работы коллективы специалистов различных специальностей (системщиков, алгоритмистов, программистов).
5.1. Методика разработки и машинной реализации моделей систем
Моделирование с использованием ЭВМ позволяет исследовать механизм явлений, протекающих в реальном объекте с большими и малыми скоростями, так как машинная модель позволяет как бы "сжимать" или "растягивать" реальное время. Машинное моделирование связано с понятием системного времени, отличного от реального времени.
Сущность машинного моделирования – проведение на вычислительной машине эксперимента с моделью, которая представляет собой некоторый программный комплекс, описывающий формально и (или) алгоритмически поведение элементов системы S в процессе ее функционирования, то есть в их взаимодействии друг с другом и внешней средой Е.
Требования пользователя к модели: 1. Полнота модели должна предоставлять пользователю возможность получения необходимого набора оценок характеристик системы с требуемой точностью и достоверностью. 2. Гибкость модели должна давать возможность воспроизведения различных ситуаций при варьировании структуры, алгоритмов и параметров системы. 3. Длительность разработки системы должна быть минимальной с учетом имеющихся ресурсов. 4. Структура модели должна быть блочной, то есть допускать возможность замены некоторых блоков без переделки всей модели. 5. Информационное обеспечение должно давать возможность работы модели с базой данных систем определенного класса. 6. Программные и технические средства должны обеспечить эффективную реализацию модели и удобную работу с ней пользователя. 7. Если вычислительные ресурсы ограничены, то должно быть предусмотрено проведение аналитико-имитационного подхода к исследованию системы.
Процесс моделирования, включая разработку и машинную реализацию модели, является итерационным и продолжается до тех пор, пока не будет получена модель адекватная проектируемой системе.
Моделирование с помощью ЭВМ используется в следующих случаях:
для исследования системы до того как она спроектирована с целью определении чувствительности характеристики к изменениям структуры, алгоритмов и параметров объекта и внешней среды;
на этапе проектирования системы для анализа и синтеза различных вариантов системы и выбора такого варианта, который будет удовлетворять заданному критерию оценки эффективности системы при принятых ограничениях;
при эксплуатации системы для получения дополняющей результаты натурных испытаний информации и для получения прогнозов эволюции системы во времени.
Этапы моделирования систем: построение концептуальной модели и ее реализация; получение и интерпретация результатов моделирования системы.

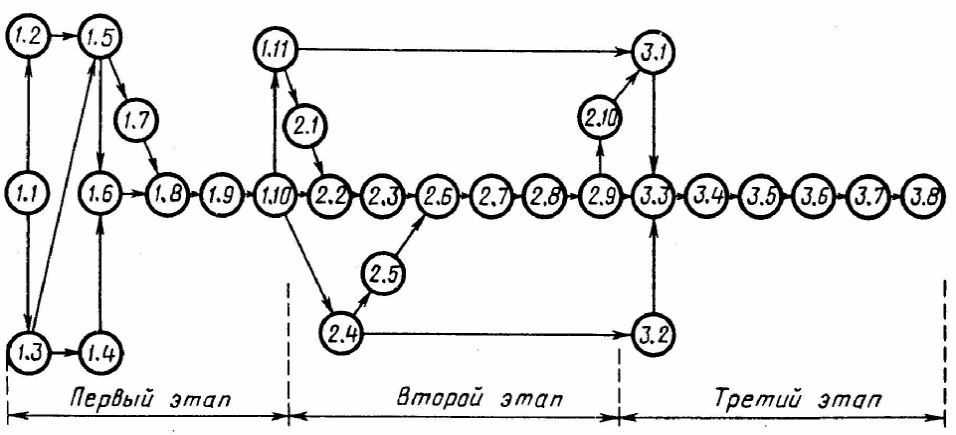

Рассмотрим взаимосвязь этапов и их составляющих (подэтапов) в виде сетевого графика (рис 5.1.)
Рис. 5.1. Взаимосвязь этапов и подэтапов моделирования
Подэтапы:
Постановка задачи машинного моделирования;
Анализ задачи моделирования системы;
определение требований к исходной информации об объекте и ее сбор;
выдвижение гипотез и принятие предположений;
определение параметров и переменных модели;
установление основного содержания модели;
обоснование критериев эффективности модели;
определение процедур аппроксимации;
описание концептуальной модели системы;
проверка достоверности концептуальной модели;
составление тех. документации по первому этапу;
построение логической схемы модели;
получение математических соотношений;
проверка достоверности модели;
выбор инструментальных средств для моделирования;
составление плана выполнения работ по программированию;
спецификация и построение схемы программы;
верификация и проверка достоверности схемы программы;
программирование модели;
проверка достоверности программы;
составление тех. документации по второму этапу;
планирование машинного эксперимента с моделью системы;
определение требований к вычислительным средствам;
проведение рабочих расчетов;
анализ результатов моделирования системы;
представление результатов моделирования;
интерпретация результатов моделирования;
подведение итогов моделирования и выдача рекомендаций;
составление тех. документации по третьему этапу.
Теперь рассмотрим содержание каждого этапа более подробно.
