Примеры инсталляции кроссового оборудования

Общий вид организации сетевого узла с использованием оптического кроссового оборудования показан на рис. 3.30.

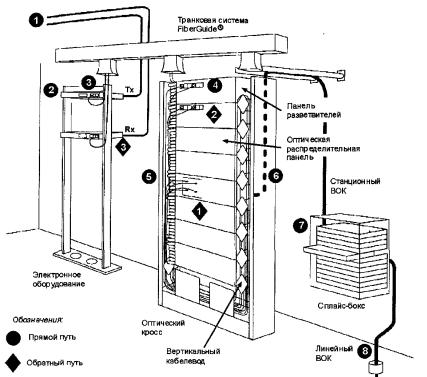

Рис. 3.30. Общая схема оптического распределительного узла кабельного телевидения

Прямой путь. Широкополосный телевизионный сигнал идет по коаксиальному кабелю 1, попадает на оптический широкополосный передатчик 2, где происходит преобразование исторического сигнала в оптический 3. Оптический сигнал далее идет по соединительному шнуру, проложенному в транковой системе, до оптического кросса, где попадает на вход оптического разветвителя 4. К выходам разветвителя подключаются несколько соединительных кроссовых шнуров, которые идут на оптическую распределительную панель 5. На эту же панель сзади выведен станционный ВОК 6, который идет в сплайс-бокс 7. В сплайс-боксе выполнена сварка волокон станционных 6 и линейных 8 ВОК.

Обратный путь. Видеосигналы с удаленных оптических узлов приходят на оптическую распределительную панель 1. С оптической панели через оптические соединительные шнуры сигналы попадают на входы разветвителей для обратного канала 2. Выходной сигнал с разветвителя идет на оптический приемник 3, где преобразовывается в широкополосный электрический сигнал.
