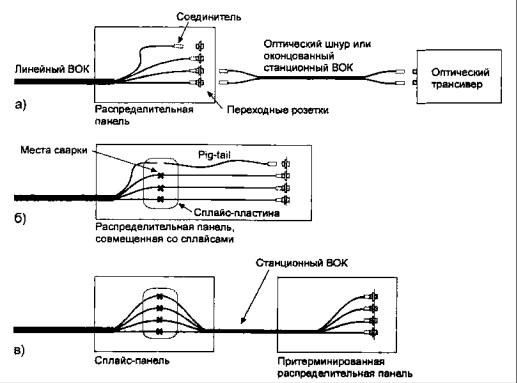

Рис. 3.21. Способы терминирования волокон: а) непосредственное терминирование; б) терминирование через сварку с pig-tail-ами; в) терминирование через сварку с волокнами станционного ВОК

При сварке волокон не требуется на месте монтажа столь большого набора инструментов и материалов, как при оконцевании. Кроме того, процесс сварки отнимает значительно меньше времени. Поэтому терминирование волокон через сварку получило значительно большее распространение, чем непосредственное терминирование.

После выполнения терминирования линейного ВОК производят подключение сетевого оборудования. Для этого могут использоваться одноволоконные (одиночные), двухволоконные (двойные) оптические шнуры или оконцованные с обоих сторон многоволоконные станционные ВОК.

Оптический узел

В здание может заходить несколько линейных ВОК. В этом случае, наряду с задачей подключения приемо-передающего оборудования, может стоять задача внутренней коммутации (кросс-коммутации) волокон линейных ВОК.

Оптический узел является тем центром, где осуществляются разнообразные сопряжения волокон внешних и внутренних ВОК. Основные требования, которые предъявляются к оптическому узлу, - это его надежность и гибкость. По масштабу выполняемых функций оптические узлы можно разделить на: оптические распределительные устройства; оптические кроссовые устройства.

Оптические распределительные устройства (ОРУ)

ОРУ могут устанавливаться в тех случаях, когда не требуется сложная коммутация волокон, например на удаленном сетевом узле или в центральном узле с небольшой концентрацией волокон. Как правило, ОРУ используются при построении волоконно-оптических магистралей локальных сетей на предприятиях, или при организации удаленного узла оптической телекоммуникационной системы. По способу терминирования волокон ОРУ относятся ко второму варианту - терминирование через сварку с pig-tail-ами.

К крупным зарубежным производителям ОРУ относятся ADC Telecommunications, AMP, Optronics, Telect, AT&T, появляются производители в Тайване.

ВРоссии ОРУ поставляются такими фирмами, как: "Вимком-Оптик", "Перспективные технологии", "Телеком Комплект Сервис".

Вкачестве ОРУ могут выступать: оптические распределительные коробки, оптические распределительные панели, оптические распределительные шкафы.

Оптические распределительные коробки (ОРК) предназначены для крепления на стену и выполняют функцию терминирования волокон внешнего ВОК требуемым типом оптических соединительных розеток, рис. 3.22. При монтаже ОРК происходит сварка оптических волокон предварительно разделанного внешнего кабеля с волокнами pig-tail-ов. Места сварки защищаются термоусаживающимися защитными гильзами (см. п. 3.2. Сварное соединение волокон), которые крепится в специальное гнездо. Pig-tail с внутренней стороны подключается к переходной розетке, установленной на боковой панели ОРК. Излишки волокон внешнего кабеля и pig-tail-ов укладываются в сплайс пластину(ы). Pig-tail-ы заготавливаются заранее с типом коннектора, соответствующим типу переходных розеток.

Рис. 3.22. Схема разделки оптических волокон внутри ОРК Обозначения: 1 - внешний ВОК; 2 - гермовводдля крепления кабеля; 3 - разделанные

волокна внешнего ВОК; 4 - корпус коробки; 5 - сплайс-пластина; 6 - КДЗС; 7 - место сварки; 8 - винт для крепления на стену; 9 - волокно pig-tail-a; 10 - коннектор pig-tail-a; 11 - оптическая переходная розетка

Наиболее распространенными типами розеток для многомодового волокна являются SC mm и SC mm, а для одномодового волокна - FC sm, SC sm. Оптические соединительные шнуры подключаются к соединительным розеткам с наружной стороны коробки.

К недостаткам ОРК можно отнести слабую защищенность оптических шнуров, неудобства наращивания системы, а также тот факт, что не все ОРК имеют возможность хранения излишков оптических шнуров. Преимущества ОРК - это простота конструкции, невысокая стоимость, отсутствие необходимости использования стойки. На рис. 3.23 показаны некоторые выпускаемые модели ОРК.

Рис. 3.23. Некоторые выпускаемые модели ОРК

Оптические распределительные панели (ОРП) в отличие от ОРК крепятся в стойку 19". Стоечный вариант дает больше преимуществ особенно тогда, когда приемо-передающее оборудование находится в той же стойке. Здесь упрощается подключение оптических шнуров. Концентрация оборудования в одной стойке повышает надежность системы и облегчает обслуживание. На рис. 3.24 показаны примеры ОРП. На рис. 3.24 а показана панель для терминирования, совмещенная со сплайс-модулем. Такая панель в количестве одной или нескольких штук может устанавливаться на небольших коммутационных узлах.

На рис. 3.24 б показана панель, предназначенная для непосредственного терминирования. Сплайс-бокс, от которого идет станционный кабель к этой панели, может находиться в другой части той же стойки-секции или в другом помещении. Эта панель предназначена для использования на крупных коммутационных узлах.

Рис. 3.24. Внешний вид оптических распределительных панелей: а) 24позиционная панель для терминирования с совмещенным сплайс-модулем и вертикальным кабелеводом; б) 72-позиционная панель, предназначенная для непосредственного терминирования

Оптические распределительные панели с притерминированным ВОК

изготавливаются в заводских условиях и поставляются вместе с катушкой оптического кабеля, рис. 3.25. Допускается как стандартное исполнение, когда ОРП крепится в стойку до того, как начинает разматываться кабель, так и модифицированное исполнение, когда ОРП остается прикрепленной к катушке и вращается вместе с катушкой по мере разматывания кабеля. В модифицированном варианте ОРП можно отделить от катушки и установить в стойку, только после того, как весь кабель размотан. Модифицированный вариант хорошо подходит в тех случаях, когда кабель приходится протягивать через узкие отверстия. Зная расстояние до сплайс узла, можно в заказе притерминированной ОРП указывать соответствующую длину кабеля. Также при оформлении заказа можно задать требуемый стандарт соединителей и розеток, а также выбрать подходящее количество волокон, и тип ВОК.

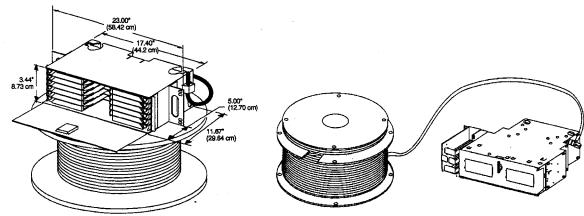

Рис. 3.25. Внешний вид оптической распределительной панели с притерминированным ВОК

Оптические распределительные шкафы (ОРШ) предназначены для терминирования волокон одного или нескольких внешних оптических кабелей. Шкафы выпускаются как для установки на пол, так и крепящиеся на стену. ОРШ отличаются от ОРК большими размерами и значительно большей емкостью волокон. ОРШ оснащаются дверцей и могут закрываться на ключ.

Приведем технические параметры ОРШ типа SFET, производства фирмы

ADC Telecommunications [23].





Размеры (высота х ширина х глубина), см

91,4

х 81,3 х 33,2

Масса, кг

11,3



Число гермовводов сверху/снизу, шт

14 (7+7) / 14 (7+7)

Максимальное число терминирований, шт

144



Стандарты розеток (допускается смешанное использование) SC, FC, ST, D4

Шкаф SFET настенного крепления предназначен для организации терминирования ВОК с возможностью кросс-коннектных и интерконнектных соединений. Шкаф может служить демаркационным узлом между линейными и станционными ВОК.
