количество линейных ВОК, то рефлектометр может работать совместно с электронным оптическим устройством коммутации волокон. Оптические рефлектометры и коммутационные устройства могут быть установлены на нескольких узлах, а удаленнов управление над ними позволяет реализовать единый мониторинг всей сети из центрального оптического узла.

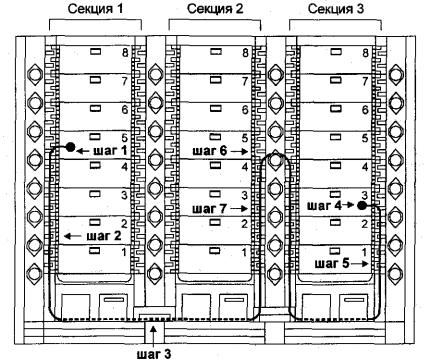

Рис. 3.28. Порядок подключения оптического коммутационного шнура

Ведение электронной базы данных стало неотъемлемой чертой администрирования и обслуживания как крупных оптических кроссов, так и целой распределенной магистральной волоконно-оптической сети. К числу наиболее продвинутых продуктов программного обеспечения относятся

FiberBase™ фирмы ADC Telecommunications [24] и OSP InSight фирмы Advanced Fiber Optics [25].

Оптические кроссы высокой и сверхвысокой плотности

Беспрецедентное развитие телекоммуникационной индустрии во многом обусловлено "масштабным развертыванием волоконно-оптических систем в последние несколько лет. Как результат, многие компании операторы связи обнаруживают, что их существующее оптические узлы близки к переполнению из-за растущей кабельной массы. Возникает вопрос, как лучше решить задачу наращивания?

В табл. 3.11 приведены основные характеристики двух продуктов фирмы ADC Telecommunications - лидера в области производства оптических кроссов: оптического распределительного кросса F3DF, оптического распределительного кросса сверхвысокой плотности TMDF.

Таблица 3.11. Характеристики оптических распределительных кроссов производства ADC [26, 27]

Характеристики

ОРК высокой плотности

ОРК сверхвысокой







F3DF

плотности FMDF

H x W x D (см3)





214x58/77* (c вертикальным

214 x 66 x 61







кабелеводом)х30



Поддерживаемые

типы

SC, Angled SC, FC, D4, ST,

SC, Angled SC, FC, Angled

разъемов





Duplex SC, MIC (FDDI)

FC

Максимальное



число

576**

576



(8 модулей х 72

(12 FTB*** модулей х 72

терминирований на секцию

термин./модуль)

термин./модуль)







Число терминирований в

1728

2592

секционном исполнении





Максимальное









рекомендованное число секций

8

60

в ряд









Поддержка



встраивания

1х2, 1х3, 1х4, 1х5, 1х6

1х2, 1х3, 1х4, 1х5, 1х6



(соединители SC PC, FC

оптических

разветвителей

(соединители SC PC, FC PC,

0







0

PC, SC, 8 Angled SC, FC,

(модулей VAM)





SC, 8 Angled ST)

80 Angled FC)

*- Ширина стойки 58 см без учета вертикального кабелевода и 77 см с учетом.

**- Это число предполагает, что все пространство выделено под распределительные модули, на - практике часть места (или отдельные секции целиком) занимают сплайс модули.

***- Блок FTB (fiber terminal blос) может поставляться с притерминированным станционным кабелем.

Выделим одно из главных преимуществ FMDF перед F3DF - рекордно большое (60 против 8) число секций. Ограничение числа секций в кроссовых системах F3DF связано, главным образом, с резким увеличением количества линейных соединительных шнуров. В итоге, при 8-ми секциях слой шнуров (миникабеля) в нижнем горизонтальном кабелеводе начинает превышать 5 см. В кроссах FMDF эта проблема снимается, поскольку существует 6 параллельных горизонтальных кабелеводных систем, расположенных на разной высоте.

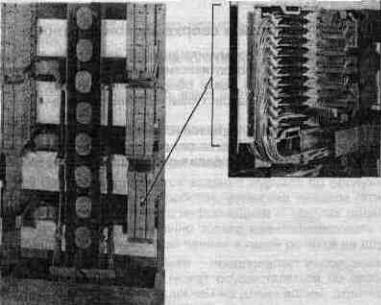

Рис. 3.29. Внешний вид секции системы сверхвысокой плотности FMDF и одного терминального блока FTB на 72 позиции
