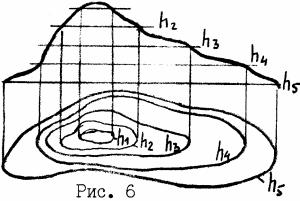

13.6 Топографические поверхности
Образование их не подчинено какому-либо закону. К таким поверхностям относятся поверхности земной коры, корпуса судов, обшивки самолетов, автомобилей.
На чертеже эти поверхности изображаются при помощи семейства некоторых линий (рису-
нок 5-6).
|
Из сказанного выше |
|
видно, что некоторые по- |
|
верхности могут быть от- |
|
несены к нескольким клас- |
Рисунок 5-6 |
сам одновременно |
|
|
14. ВЗАИМОПРИНАДЛЕЖНОСТЬ ТОЧКИ И ПОВЕРХНОСТИ, ЛИНИИ И ПОВЕРХНОСТИ
Для построения точки на любой поверхности необходимо провести на этой поверхности произвольную линию и на ней взять точку.
В качестве такой вспомогательной линии следует брать графически простые линии, т.к. это упрощает решение.
На многогранных и линейчатых поверхностях в качестве вспомогательных линий лучше выбирать прямые линии, а на поверхностях вращения - окружности (параллели).
Для построения произвольной линии или фигуры, лежащей на поверхности, необходимо построить несколько точек этой фигуры (линии), а затем их последовательно соединить, учитывая при этом их принадлежность одной грани и видимость.
14.1 Построение линий на гранных поверхностях
Примеры построений представлены на рисунке 5-7. Пусть положение линий MN задано на видах спереди
Так как поверхности гранные, то линии MN в обоих случаях будут ломаными и точки излома принадлежат ребрам поверхностей, с которыми линии MN пересекаются на видах спереди. Такими точками являются точки 3 (в примере «а») и 2(в примере «б»). Эти точки на видах сверху находятся просто – способом принадлежности.
Пример а) Для построения точек M и N проведем на поверхности призмы вспомогательные прямые параллельные боковым ребрам и проходящие через точки М и N. Эти прямые с помощью точек 1 и 2 несложно построить на виде сверху, а затем определить на них проекции точек М и N.
|
|
|
|
|
|
a) |
|
б) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рисунок 5-7 Полученные на виде сверху точки соединяем отрезками пря-
мых. Участок М-3 принадлежит грани АВЕD, которая на виде сверху видима, следовательно и этот участок будет видимым. Участок 3-N принадлежит грани ВСFЕ которая на виде сверху невидима, следовательно отрезок 3-N так же будет невидимым.
Пример б) Построение линии МN на поверхности пирамиды так же начинаем с нахождения на виде сверху точки излома (т.2). Для построения точки М на поверхности пирамиды проведена вспомогательная прямая 1-2, принадлежащая грани АВS, а для нахождения т. N - линия S-3, принадлежащая грани ВСS. Точки 1 и 3 легко находятся на виде сверху, после чего построение точек М и N не вызывает затруднений.
14.2 Построение линий на поверхностях вращения
Примеры построений показаны на рисунке 5-8. Вид спереди этих линий задан. Необходимо достроить данные линии на видах сверху.
Пример а) Для построения линии АВ принадлежащей поверхности прямого кругового цилиндра в общем случае необходимо использовать горизонтали h или образующие l.
В данном же случае целесообразно использовать вырожденный вид цилиндрической поверхности, где вся боковая поверхность цилиндра проецируется в окружность. Линия АВ при этом совпадает с окружностью и находится на передней ее части.
а)
Рисунок 5-8
Пример б) Построение линии на поверхности конуса вращения начинаем с нахождения точек А и С, лежащих на контурных (очерковых) образующих конуса, которые на виде сверху находим без дополнительных построений.
Т.к. участок линии АВ параллелен основанию конуса, проводим через него горизонталь h (параллель).
Для построения участка ВС необходимо найти ряд дополнительных точек. Показано построение точки 2 при помощи образующей S-1 , но эту же точку можно построить и с помощью параллели (горизонтали) поверхности.
Пример в) Построение линии на поверхности сферы начато с нахождения точек А и С, лежащих на главном меридиане. Для построения участка линии ВС и промежуточной точки 1 использованы параллели поверхности (горизонтали h1 и h2).
АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ
15.ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ.
16.ПОКАЗАТЕЛИ ИСКАЖЕНИЯ ПО АКСОНОМЕТРИЧЕСКИМ ОСЯМ.
17.ОРТОГОНАЛЬНЫЕ И КОСОУГОЛЬНЫЕ АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ.
18.СТАНДАРТНЫЕ АКСОНОМЕТРИЧЕСКИЕ СИСТЕМЫ.
15.ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ
Аксонометрические изображения довольно широко применяются в конструкторской работе. Это объясняется тем, что они обладают большой наглядностью и сравнительно простым построением.
Особое значение приобретают аксонометрические изображения еще и потому, что в наши дни все большее внимание уделяется вопросам эстетики промышленных форм, внешнего вида изделий (дизайну).
Слово "аксонометрия" в переводе с греческого означает
"измерения по осям". Аксонометрическая проекция - это
чертеж, состоящий из одной параллельной проекции данного оригинала, дополненной пространственной системой координат, к которой предварительно был отнесен изображаемый оригинал.
|
|
|
Рассмотрим |
пример |
||||
|
|
|
получения |
аксонометрической |
||||
|
|
|
проекции. |
|
|
|
|
|
|
|
|
Возьмем |
|
точку |
А, |
||
|
|
|
отнесенную к пространственной |
|||||
|
|
|
системе |
|
|
прямоугольных |
||
|
|
|
координат |
|
XYZ. |
Выберем |
||
|
|
|
плоскость |
проекций |
П' и |
|||
|
|
|
||||||
|
|
|
спроецируем |
на |
нее |
по |
||
|
|
|
некоторому |
|
|
данному |
||
|
|
|
направлению S, точку А с |
|||||
|
|
|
системой |
|
прямоугольных |
|||
|
|
|
координат (рисунок 6-1). |
|
||||
|
Рисунок 6-1 |
|
0 |
- |
начало |
координат; |
||
|
|
|
0XYZ- |
натуральная система |
||||
|
|
|
координат; ОАxА1А - координатная ломаная; O'X'Y'Z' - аксонометрическая система координат; 0'А'хА'1А' - аксонометрическая координатная ломаная; А'- аксонометрическая
