Вопрос 3. Трансформаторы, устанавливаемые на трансформаторных подстанциях
На трансформаторных подстанциях в основном могут устанавливаться два вида силовых трансформаторов: сухие (рис. 4) и масляные (рис.2,3)
Достоинства масляных трансформаторов
Большой диапазон мощностей и напряжений:
Мощность; 25,40,63,100,160, 250, 400, 630, 1000, 1600, 2500, 4000, 6300, 10000, 16000, 25000, 32000, 40000, 80000 КВА и т.д.
Напряжение: 6, 10, 20, 35, 110, 220, 330, 500, 750, 1150 кВ
работа без дефектов в температурном диапазоне (-60 до 40 градусов);
установка как вне так и внутри помещений
большой диапазон подвидов
хорошее охлаждение трансформаторным маслом
не подвержены коммутационным напряжениям
дешевле сухих такого же габарита
Недостатки масляных трансформаторов
пожароопасны и взрывоопасны
постоянный контроль за трансформаторным маслом: доливка, отбор проб и проверка на пробой
старение трансформаторного масла
сложный монтаж
дополнительные затраты на обслуживание
Достоинства сухих трансформаторов:

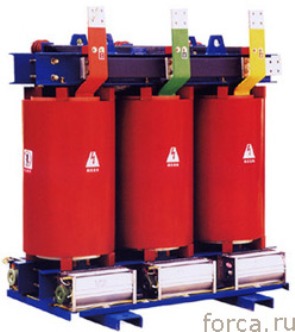

Рис.4 Сухой трансформатор
пригодны для условий повышенной влажности и загрязненности;
пригодны для регионов с резко континентальным климатом;
не содержат горючего материала и, соответственно, являются пожаробезопасными и экологически чистыми;
экономичны в потреблении электроэнергии;
обеспечивают высокий уровень безопасности при монтаже и обслуживании;
обеспечивают простоту в монтаже;
характеризуются высокой стойкостью к коротким замыканиям и длительным тепловым перегрузкам;
затраты и время на техническое обслуживание сведены к минимуму;
срок эксплуатации почти не ограничен.
Преимущества сухим трансформаторам дают новые изоляционные материалы, современные принципы конструирования и технологии изготовления.
Недостатки сухих трансформаторов
дороже масляных
боятся грозовых перенапряжений;
создают при работе повышенный шум по сравнению с масляными;
требуют установки в сухих непыльных помещениях с относительной влажностью не более 65%
ограниченный температурный диапазон от -25 до +40 градусов
ограниченный диапазон мощностей до 1600 КВА, напряжение до 10 кВ
большая толщина изоляции создает определенные проблемы и с охлаждением обмотки высокого напряжения.
Благодаря своим эксплуатационным качествам трансформаторы с сухой изоляцией постепенно должны заместить масляные трансформаторы внутрицеховых сетей.
Лист с заданием 4.
Заполните таблицу . Недостатки одного вида трансформатора компенсируйте достоинствами другого и наоборот
Таблица
недостатки |
достоинства |
масляные трансформаторы |
сухие трансформаторы |
1. |
|
2
|
|
3
|
|
4
|
|
5
|
|
6.
|
|
7.
|
|
сухие трансформаторы |
масляные трансформаторы |
1 |
|
2
|
|
3
|
|
4
|
|
5
|
|
6
|
|
