4.4. Ротационный пресс.

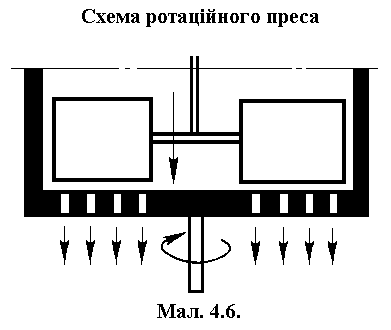

Т акой пресс, работающий по схеме см. рис.4.6, применяется для брикетирования сухого жома и др.
Ротационные прессы имеют плоскую или цилиндрическую матрицу. Основной частью пресса является прессующий узел, состо-ящий из матрицы и прессующих валков, устройства для среза гра-нул и полого вала.
В прессующих (брикети-ровочных) машинах уплотнение массы характеризуется коэффи-циентом прессования определя-емом по формуле:
β = (V1–V2) / V1·100, (4.16)
где β – коэффициент прессования, %;
V1 – объем массы до прессования, м3;
V2 – объем массы после прессования, м3.
Производительность пресса можно рассчитать по формуле:
G = 7,5d2 ·l·ρ·m·z·ω, (4.17)
где G – производительность пресса, кг/с;
d – диаметр гранулы, м;
l – длина гранулы, м;
ρ – объемная масса гранул, кг/м3;
m – число отверстий в матрице;
z – число прессующих валков;
ω – угловая скорость матрицы, рад/с.
5 Порядок проведения работы
5.1. Ознакомление с конструкцией и принципом действия шнекового, вальцового, пневматического прессов, шнекового пресса для изготовления макарон и закаточных машин для теста.
5.2. Ознакомиться с основными параметрами этих и других прессов и методикой их расчетов.
5.3. Решить задачи:
5.3.1. Определить усилие Р1 и давление прессования р1, а также производительность G гидравлического пресса по данным табл. 5.1.
Таблица 5.1
Данные к задаче п. 5.3.1
Показатели |
В а р и а н т |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Насыпная масса продукта ρ, кг/м3 |
1000 |
800 |
900 |
850 |
950 |
600 |
650 |
700 |
756 |
730 |
Диаметр корзины D, мм |
1360 |
1300 |
1250 |
1200 |
1100 |
1400 |
1350 |
1280 |
1210 |
1000 |
Высота корзины Н, мм |
590 |
600 |
650 |
630 |
620 |
700 |
710 |
720 |
715 |
690 |
Диаметр плунжера d, мм |
250 |
200 |
240 |
190 |
300 |
280 |
270 |
310 |
310 |
350 |
Давление в цилиндре p, МПа |
0,980 |
1,178 |
1,080 |
0,883 |
0,785 |
1,276 |
1,030 |
1,129 |
0,932 |
0,835 |
Коэффициент заполнения корзины ψ |
0,90 |
0,80 |
0,70 |
0,60 |
0,75 |
0,65 |
0,85 |
0,60 |
0,70 |
0,80 |
Продолжите-льность цикла роботы τ, мин |
140 |
150 |
120 |
130 |
160 |
100 |
90 |
110 |
95 |
125 |
5.3.2. Определить усилие Р1 и давление прессования р1 на жмых гидравлического пресса, применяемого в маслоперерабатывающих предприятиях по данным табл. 5.2.
Таблица 5.2
