3.5 Расчёт панели на монтажные нагрузки
Панель имеет четыре монтажные петли из стали класса S240, расположенные на расстоянии 35см от концов панели. С учетом коэффициента динамичности kd = 1,4 расчетная нагрузка от собственного веса панели:
где g - собственный вес панели;
– приведённая толщина панели, м ( );
b – конструктивная ширина панели ( м);
- плотность бетона ( );
- коэффициент безопасности по нагрузке ( )
Отрицательный изгибающий момент консольной части панели:
Этот консольный момент воспринимается продольной монтажной арматурой каркасов. Полагая, что z1 = 0,9d, требуемая площадь сечения указанной арматуры составляет:
Конструктивно принимаем класса S400 c шагом 300мм. (Данные продольные арматурные стержни будут в составе сварной сетки полки плиты). Фактическая площадь арматуры .

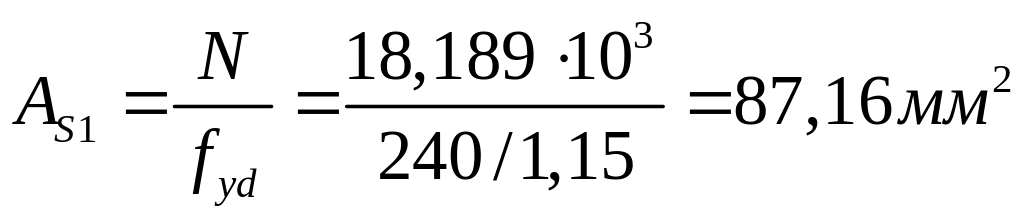

При подъеме панели вес ее может быть передан на две петли. Тогда усилие на одну петлю составляет:
Принимаем для петли арматуру S240 (As1 = 131,3 мм2).
3.6 Проверка панели по прогибам
Условие жесткости (согласно 11.4.3 Пецольд):
;
Определим коэффициент продольного армирования:
,
Т.к. процент армирования лежит в промежутке между опытными данными для 0,5% и 1,5% (табл. 11.2, Пецольд), то применим линейную интерполяцию:
тогда = 18,29;
Корректирующие коэффициенты, учитывающие особенности конструктивного решения (11.4.3 Пец.):

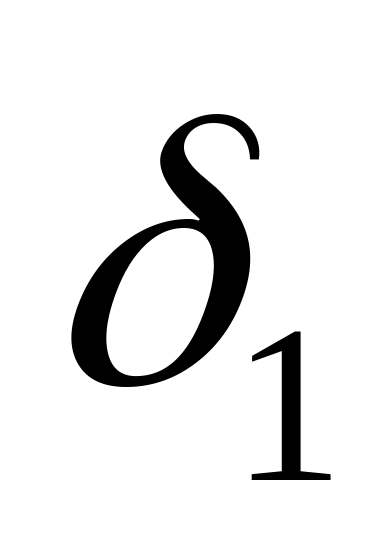

=1, т. к. =5,440 м < 7,0 м;
;

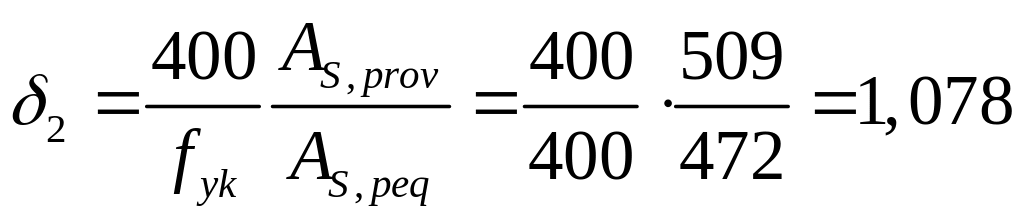

- принятая площадь растянутой арматуры, мм2;
- требуемая площадь растянутой арматуры по расчету, мм2;
=> =0,8;

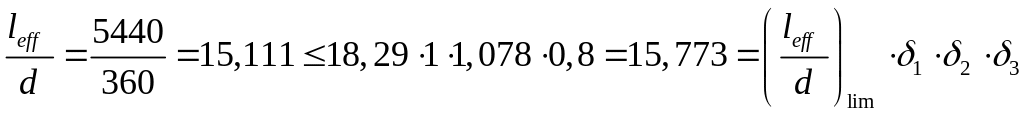

Проверяем условие жесткости:
;
Условие жесткости выполняется.
3.7 Расчет панели по раскрытию трещин
51,77 кНм; d = 390 мм; АS1 = 534 мм2; =0,977;
;
Модуль упругости бетона: Еcm = МПа (для марки по подвижности П1 и П2);
мм; тогда напряжения в рабочей арматуре будут:
Н/мм2;
при wlim=0,3 мм (по табл. 10.2 Пец.) max=12 мм, а принятый диаметр больше, т.е. необходимо расчетным путем проверить ширины раскрытия трещин.
Эффективный модуль упругости:
;
Предельное значение коэффициента ползучести определим из номограммы (рис.4.16 Пец). При мм; RH>75% для t0 = 30 сут. =2,4.
МПа;
Коэффициент приведения: ;
Высота сжатой зоны бетона xeff из условия равенства статических моментов сжатой и растянутой зон сечения относительно нейтральной оси и при отсутствии поперечной арматуры находится:
Напряжения в арматуре:
МПа;
Расчет по раскрытию трещин следует производить из условия:
wk wlim ,
где wk — расчетная ширина раскрытия трещин:
;
wlim — предельно допустимая ширина раскрытия трещин, принимаемая согласно таблице 5.1.(СНБ);
wlim=0,3 мм;
= 1,7 — при расчете ширины раскрытия трещин, образующихся от усилий, вызванных соответствующей комбинацией нагрузок.

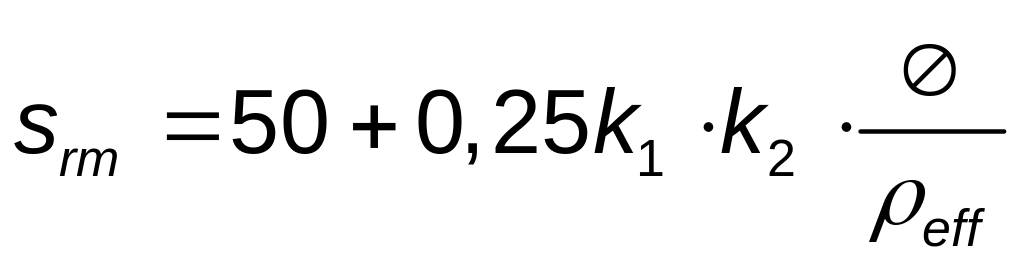

где — диаметр стержня, мм, (при использовании в одном сечении стержней разных диаметров допускается принимать в формуле их средний диаметр);
k1 — коэффициент, учитывающий условия сцепления арматуры с бетоном, для стержней периодического профиля k1 = 0,8;
k2 — коэффициент, учитывающий вид напряженно-деформированного состояния элемента; при изгибе k2 = 0,5;

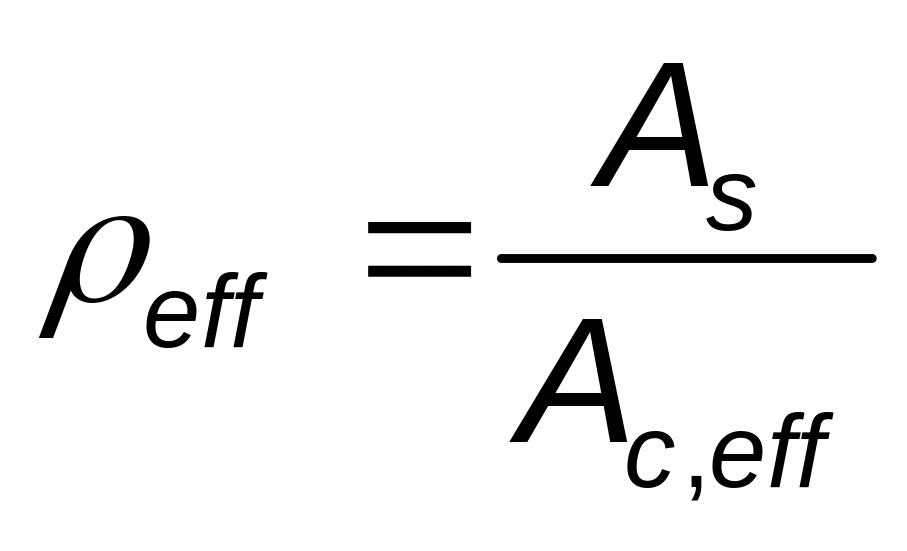

eff — эффективный коэффициент армирования, определяемый для железобетонных элементов по формуле
,
здесь As — площадь сечения арматуры, заключенной внутри эффективной площади растянутой зоны сечения Ac,eff ;
Ac,eff — эффективная площадь растянутой зоны сечения,
, где меньшее из 3х значений:
а) =2,5(h-d)=2,5(450-390)=150 мм;
б) =(h-x)/3=(450-88,84)/3=120,39 мм;
в) =h/2=450/2=225 мм;
где мм;
=120,39 мм, тогда Ac,eff = =28893,6 мм2;
eff =534/28893,6 = 0,0185;

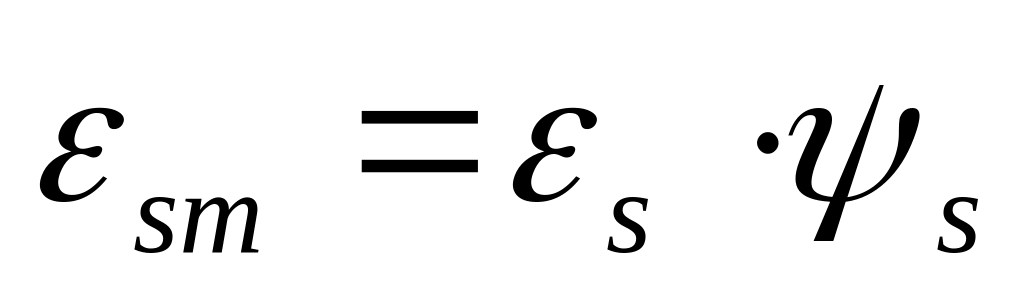

мм;
;

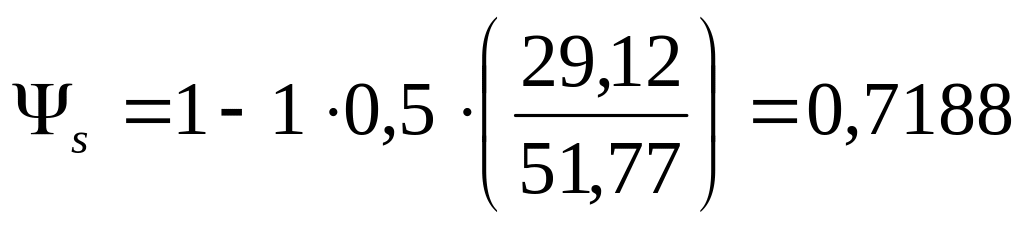

где ; Еs = МПа;
;
где = 1, для арматурных периодического профиля;
= 0,5, для практически постоянной комбинации нагрузок;
Нормами допускается заменять = ; ;
;
;
мм < wlim=0,3 мм.
