7. Силовой расчет входного звена механизма
Рассмотрим определение реакций в кинематической паре, которая состоит из входного эвена co стойкой 0. Из уравнения Зη – 2p5 = 3*1 - 2*1 = 1 следует, что число уравнений на единицу больше числа неизвестных. Для того, чтобы было равновесие, необходимо ввести силу или пару, уравновешивающую все силы, приложенные к звену. Эта сила и момент пары называются уравновешивающей силой Fy и уравновешивающим моментом Μу.
Если рассматриваемый механизм является двигателем, например ДВС, то уравновешивающая сила или момент будут реактивными силой или моментом со стороны той рабочей машины, которая приводится в движение рассматриваемым двигателем; если рабочей машиной, например, строгальный станок, то они будут движущими силой или моментом, который должен быть приложен со стороны двигателя к входному звену рассматриваемого механизма. При соединении вала двигателя и входного вала рабочей машины муфтой к валу приложен момент уравновешивающий (рис. 12.а), при соединении зубчатой передачей - сила уравновешивающая, pacположенная под углом зацепления αw и общей касательной к начальным окружностям зубчатых колес (вдоль линии зацепления), рис. 12.б.
Для определения My или Fy нужно составить уравнение равновесия звена 1 в виде суммы сил, действующих на звено относительно неподвижной точки А:
или
где G1 - сила тяжести звена 1; - реакция со стороны звена 2, определяемая при расчете группы, в которую входит звено 2 ( ), - радиус начальной окружности зубчатого колеса, взятый в масштабе чертежа.
Рис. 12. Входное звено
Для определения реакции стойки на звено 1 напишем уравнение равновесия сил для эвена 1 в, векторной форме:
а)
или
б)
Согласно уравнению построим план сил, начиная с точки a и замкнув его, определим .
8.3. Силовой расчет зубчатых передач
Рассмотрим пример силового расчета одноступенчатого планетарного редуктора (рис. 15).

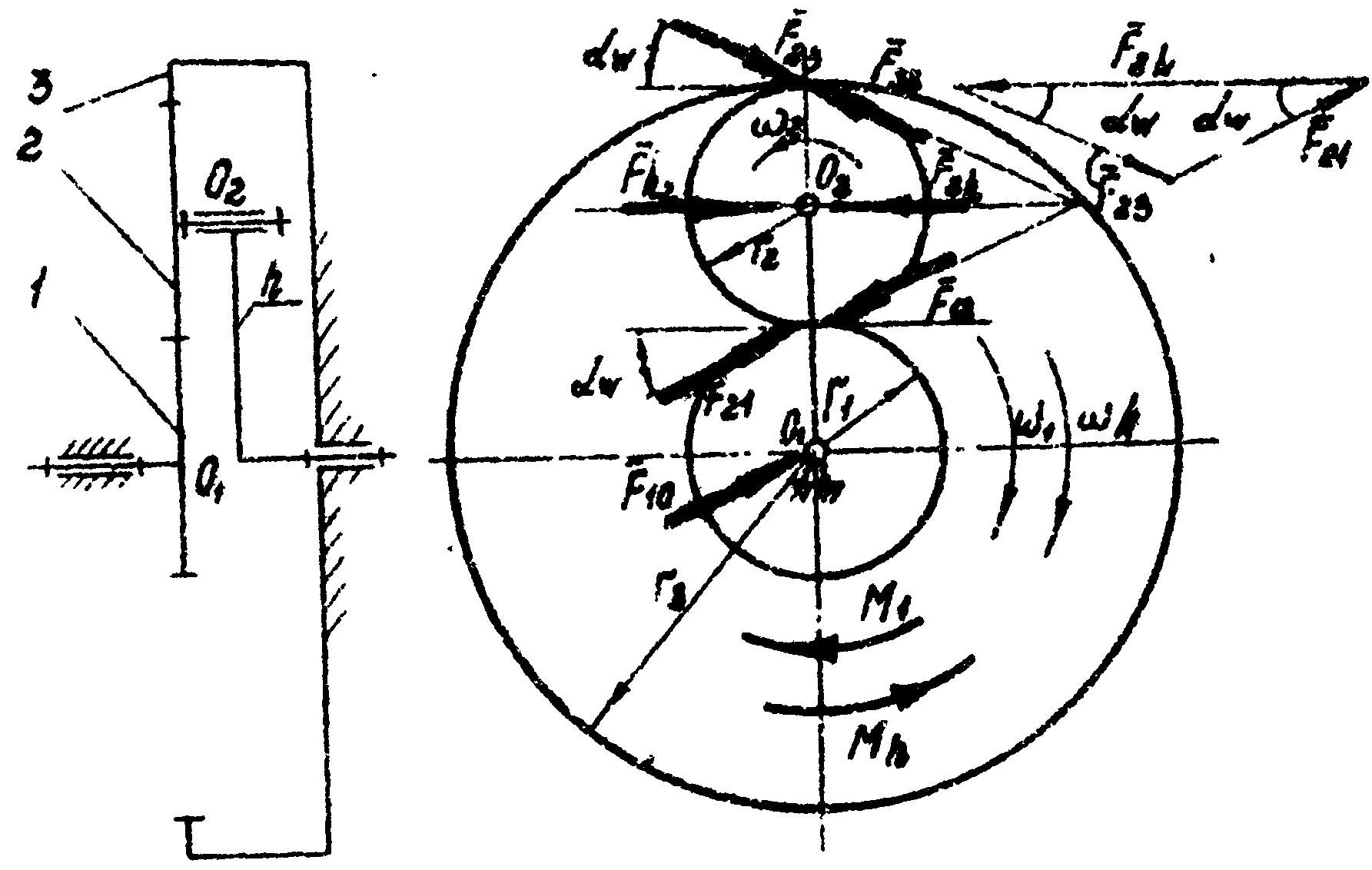

Рис. 15. Планетарный редуктор
Входным является колесо 1, на него действует заданный движущий момент Mi. К водилу n приложен момент сил сопротивления Mn. Определим Mn и реакции в кинематических парах. Из условий равновесия звена 1 определяем реакцию со стороны зубьев второго колеса на зубья первого
где - начальный радиус окружности 1-го колеса, - угол зацепления; и реакцию стойки 0 на колесо 1
Из уравнения моментов относительно оси O2 сил, действующих на звено 2, определяем реакции :
Из условия равновесия сил, действующих на звено 2, согласно векторному уравнению:
строим план сил и определяем .Из плана сил видно, что
Наконец, из условий равновесия моментов и сил, действующих на водило h, определяем:
, где
Ввиду соосности редуктора , или
Принимая это во внимание, можно преобразовать:
,
где - передаточное отношение зубчатого механизма, полученного после остановки водила (преобразованного зубчатого механизма). Данный силовой расчет произведен для редуктора с одним сателлитом. Предлагаемая методика расчета может быть распространена на планетарные редукторы с несколькими сателлитами и зубчатые механизмы с неподвижными осями.
