6.2. Группы II класса 3 и 5 видов
Определим реакции в парах поперечно-строгального станка, считая, что внешние силы, приложенные к звеньям (силы тяжести G, силе производственного сопротивления ), заданы, а силы инерции подсчитаны (рис. 11, а).
Расчленяем механизм на структурные группы: группа 4, 5; группа 2, 3 и входное звено - кривошип 1 со стойкой 0.
Силовое исследование выполняем сначала для более удаленной от входного звена группы 4, 5, для чего эту группу освобождаем от связей и вместо них прикладываем к элементам освобожденных пар неизвестные реакции (рис. 11, б). Эта группа 5 вида. Порядок расчета. Составляем векторное уравнение равновесия отдельно для звена 5.
строим согласно этому уравнению план сил, из которого определяем неизвестные реакции и ; направлены эти реакции соответственно , . Построение плана сил: от произвольной точки a откладываем последовательно друг за другом известные векторы сил , , . Из начала проводим линию, параллельную , а из конца - параллельную до их взаимного пересечения в точке b, замыкаем план сил и определяем величины неизвестных реакций. Масштабный коэффициент плана сил µр =… Н/мм. Составляем векторное уравнение равновесия для звена 4
строим согласно этому уравнению план сил, замыкая который определяем .

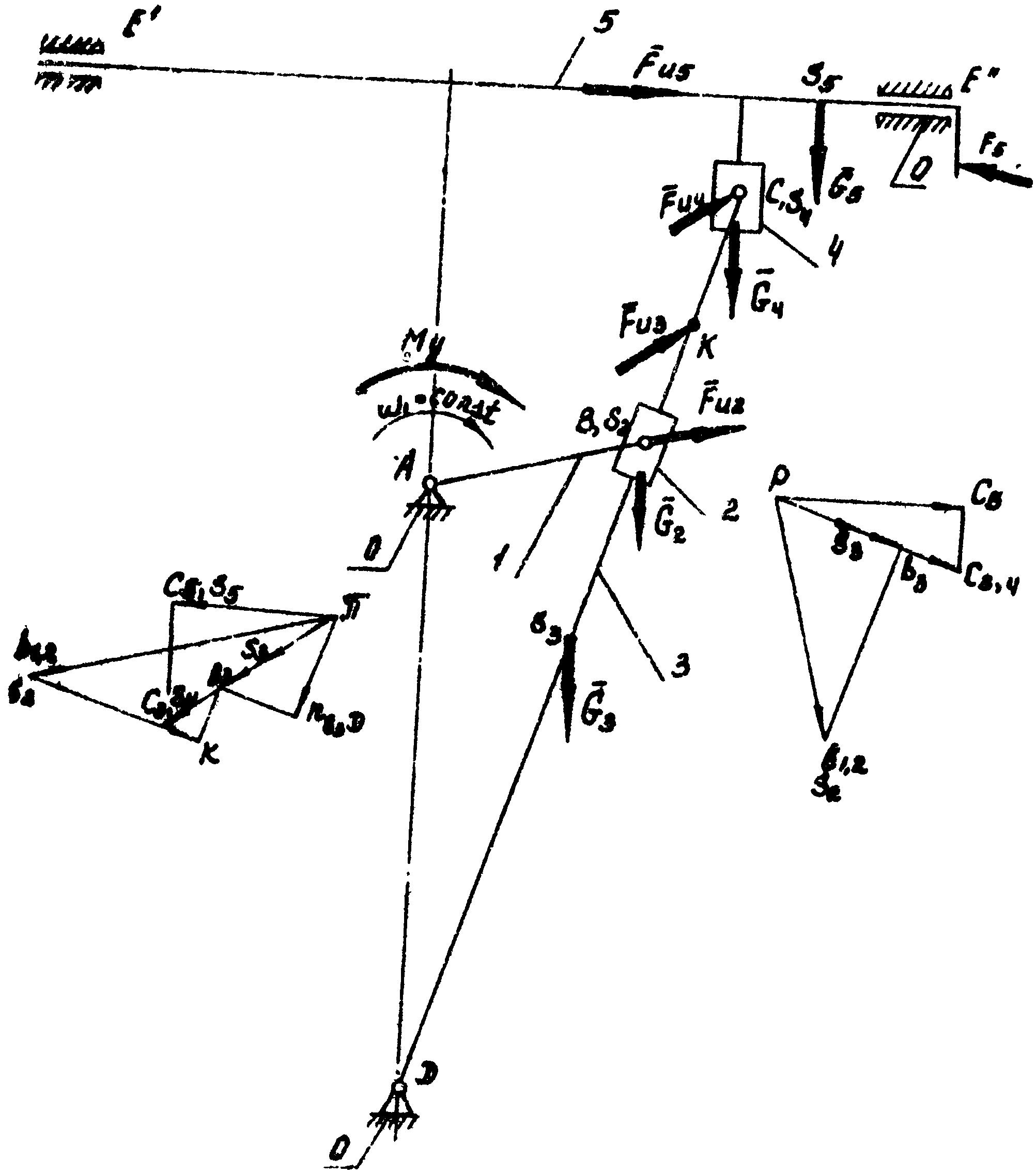

Рис. 11.а. Схема механизма

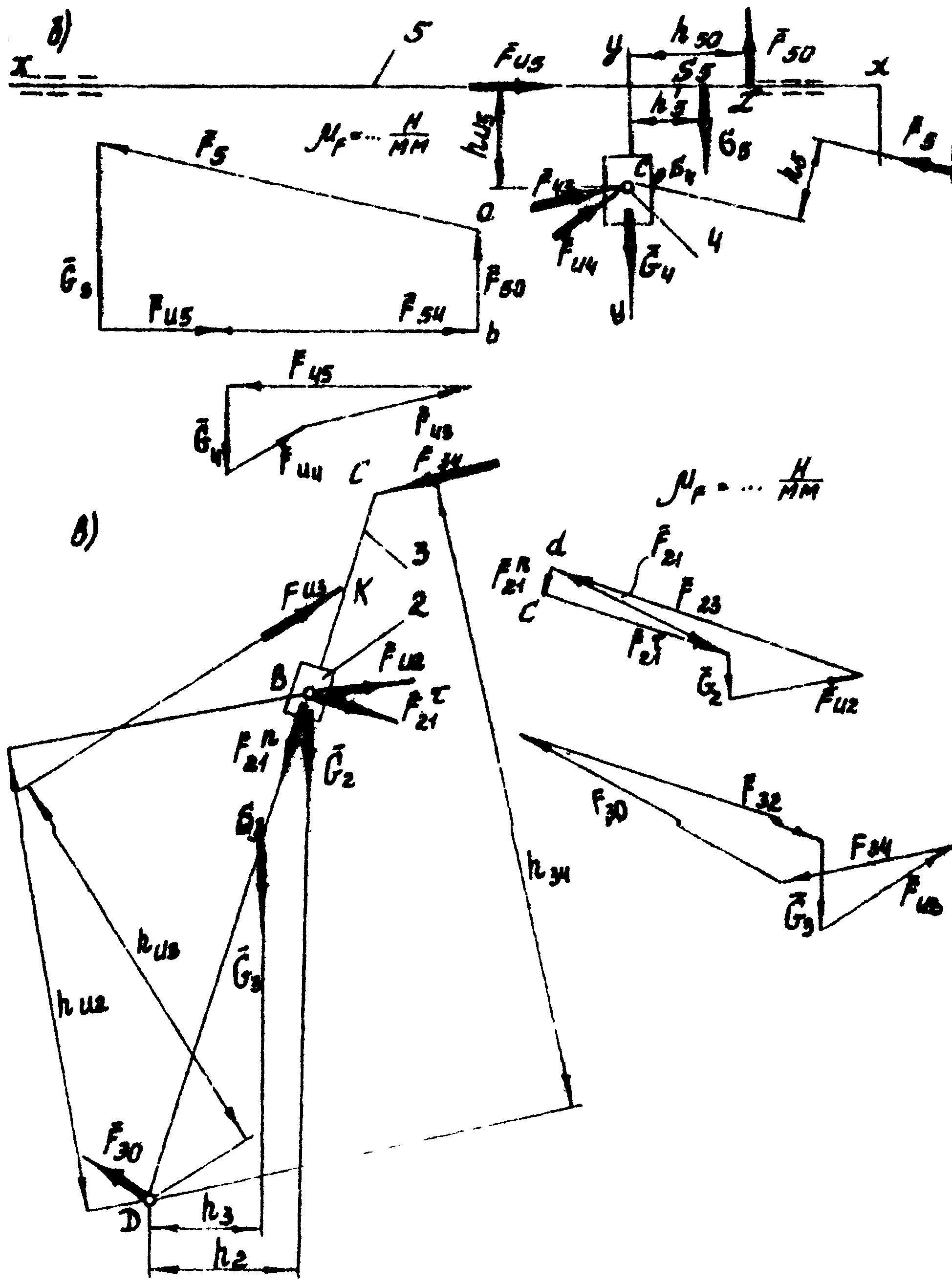

Рис. 11.б,в: б) группа 4,5, II класса, 5 вида; в) группа II класса, 3 вида
Для определения точки z приложения реакции составляем уравнение моментов всех сил, действующих на группу, относительно точки С:
.
Отсюда определяем
Для определения положения точки N приложения реакции составляем уравнение моментов всех сил, действующих на звено 4, относительно той же точки С. В рассматриваемом примере точка N совпадает с точкой С, т.к. линии действия сил, приложенных к звену 4 ( ) проходят через точку С.
Переходим к рассмотрению группы 2, 3, третьего вида, освободив её от связей и вместо них к элементам освобожденных пар приложив неизвестные реакции ( , ), а со стороны исследованной группы 4, 5 в шарнире С - yже известную реакцию (рис. 11,в). Составляем уравнение моментов сил действующих на группу 2, 3, относительно точки D:
Откуда определяем
Составляем векторное уравнение равновесия для звена
решаем его построением плана сил, откладывая от произвольной точки С последовательно , , . Из начала проводим линию, параллельную , а из конца - параллельную до их взаимного пересечения в точке d. Далее, .
По векторному уравнению равновесия сил для звена 3
строим план сил и находим .
Реакция (или ) будет проходить через некоторую точку Р, положение которой определится из уравнения моментов сил звена 3 относительно точки Д
,
отсюда
.
В нашем случае точка Ρ совпадает с B, т.к. все силы, действующие на звено 2, сходятся в точке В.
Из рассмотренных примеров видно, что для групп Ассура II класса различных видов разработаны специальные методы их силового исследования. В целях наглядного представления этих методов применительно к силовым расчетам групп различных видов предлагается табл.1.
Примечание. Примеp расчета с группой II класса 4 вида в пособии не приводится, так как эта группа в проекцияx встречается редко. При необходимости такового смотри табл.1.
Силовой расчёт групп Ассура

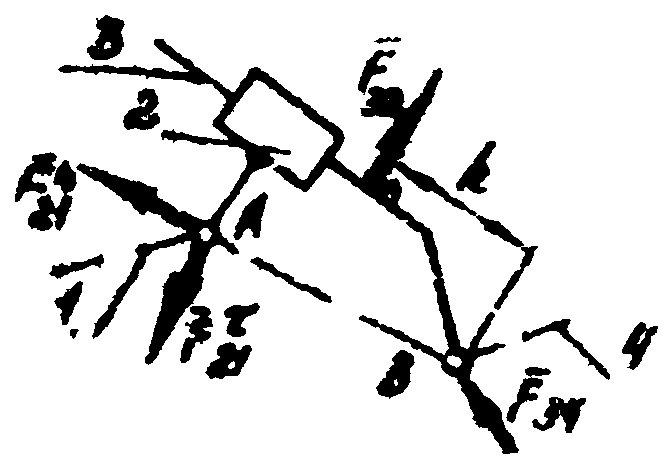

Схемы групп |
Порядок расчета |
|
Группа 1 вида
|
Заменить реакцию составляющими и . Заменить реакцию составляющими и . |
|
Составить |
Определить |
|
1) для звена 2 2) для звена 3 3) для группы 2, 3 4) для звена 2 |
|
|

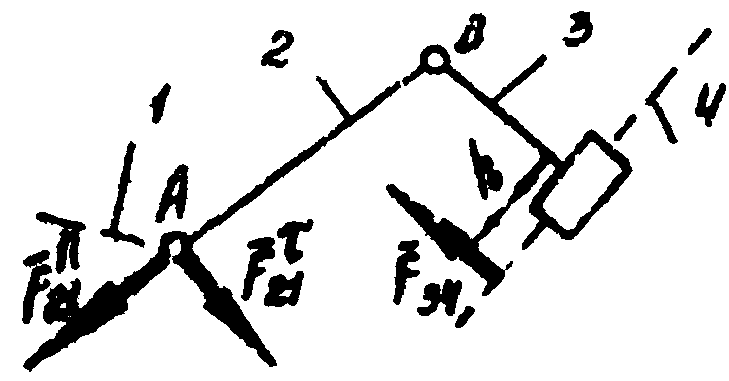

Группа 2 вида
|
Заменить реакцию составляющими и . |
|
Составить |
Определить |
|
1) для звена 2 2) для группы 2, 3 3) для звена 3 4) для звена 3 |
|
|
Группа 3 вида
|
Заменить реакцию составляющими и . |
|
Составить |
Определить |
|
1) для группы 2, 3 2) для звена 2 3) для звена 3 4) для звена 3 |
|
|
Группа 4 вида
|
Составить |
Определить |
1) для группы 2, 3 2) для звена 2 3) для звена 2 4) для звена 3 |
|
|

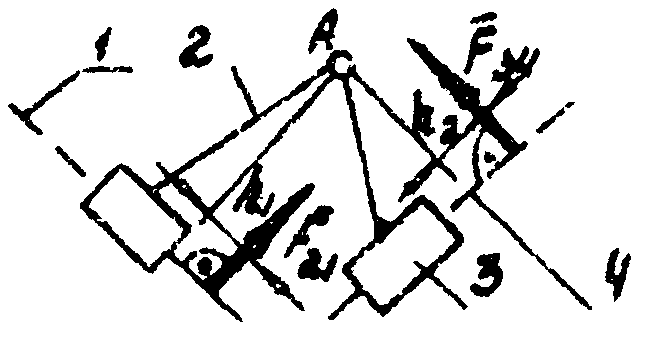

Группа 5 вида
|
Составить |
Определить |
1) для звена 3 2) для звена 2 3) для звена 2 4) для группы 2, 3 |
|
