3.2 Методика визначення паспортних даних
Рекомендації щодо визначення паспортних характеристик верстата надано в таблиці 3.2.
Таблиця 3.2 – Визначення паспортних даних радіально-свердлувального верстата
Параметр (див. п. 3.3) |
Методика визначення |
1. Тип верстата |
Зазначити тип верстата у відповідності до класифікації за технологічними ознаками. |
2. Модель |
Визначають по маркувальній табличці на верстаті |
3. Завод-виготовлювач |
|
4. Заводський номер |
|
5. Рік випуску |
|
6. Рік пуску в експлуатацію |
По даним лабораторії, в якій встановлено верстат |
7. Клас точності |
Зазначити клас точності (Н, П, В, А або С) |
8. Верстат особливо придатний або пристосований |
Зазначити, для виконання яких робіт найбільш доцільно використовувати верстат. |
9. Габаритні розміри |
Визначають шляхом вимірювання верстата по виступаючих, найбільш віддаленим одна від одної точкам. Враховують крайні положення рухомих вузлів. Результати вимірювання округлюють з точністю до 10 мм. |
10. Вага верстата |
Орієнтовно визначають за формулою: G = kLBH, де L, B, H – габаритні розміри верстата, м; – щільність сталі, кг/м3; k – коефіцієнт заповнення, k = 0,04. Результат округлюють до 5 кг. |
12. Найбільший виліт |
Вимірюють найбільшу відстань між осями колони та шпинделю. |
13. Підйом траверси |
Визначають як різницю між найменшою та найбільшою відстанню траверси до полу. |
14, 22 Упори, що вимикають |
Зазначається, є чи нема |
Продовження табл. 3.2
Параметр (див. п. 3.3) |
Методика визначення |
11. Найбільший діаметр свердлування |
Попередньо розраховують за формулою: , де –розрахунковий к.к.д. урухомника головного руху (див. п.37), Nдв – потужність двигуна, кВт, С, х – коефіцієнти: С = 0,03; х = 2,45. n – найменше можливе число обертів шпинделю, об/хв. Результат розрахунку округлити до числа зі стандартного ряду: 12; 18; 25; 35; 50 і т.д. |
15, 21, 25 Швидке переміщення |
Для механічного переміщення зазначають швидкість, в іншому випадку вказують: “ручне” |
16, 18, 26, 29 Найбільший кут повороту довкола вісі |
Зазначається, на який кут довкола горизонтальної або вертикальної вісі дозволяє конструкція верстата повернути той чи інший вузол. Якщо довкола якійсь вісі поворот не передбачений, у відповідній графі паспорту зазначити «немає». |
17, 19, 27 Ціна однієї поділки шкали повороту |
Розраховують як частку від поділу найбільшого кута повороту на кількість поділок шкали. |
20 Найбільше переміщення |
Вимірюють при зафіксованій траверсі як різницю між двома крайніми положеннями супорта. |
23 Автоматичне вмикання на зворотне переміщення шпинделю |
Зазначають, є чи немає |
24, 28 Найбільше переміщення бабки (столу) |
Визначають як відстань між двома крайніми положеннями бабки на траверсі. Якщо по якомусь з координатних напрямків бабка рухатися не може, у відповідній графі зазначити «немає» |
30 Вид урухомника |
Зазначити вид урухомника: електричний, електромеханічний, гідравлічний, пневматичний та ін. |
Продовження табл. 3.2
Параметр (див. п. 3.3) |
Методика визначення |
31 Призначення двигуна |
Зазначають роль, яку виконує двигун у верстаті, наприклад: “Двигун головного руху”, “Двигун швидких переміщень”. |
32. Число обертів за хвилину |
Визначають по маркувальній табличці на відповідному двигуні верстата. |
33 Потужність |
|
34 Тип |
|
35 Положення рукояток перемикання швидкостей |
Виконують ескізи положення рукояток перемикання для кожної і-ї ступені швидкостей чи подач |
36 Число обертів шпинделю |
Розраховують для кожної і-ї ступені за формулою: ni = nдвiпостікор і, де nдв – частота обертання двигуна, хв-1; іпост – загальне передатне відношення всіх постійних передач відповідного ланцюга; ікор і – загальне передатне відношення і-ї ступені коробки швидкостей або подач. |
37 Розрахунковий к.к.д. |
Розраховують для кожної і-ї ступені за формулою: , де k – к.к.д. k-го елемента приводу (зубчастої передачі, пари підшипників тощо); m – кількість різних елементів в ланцюгу привода, що розглядається; а – кількість однакових елементів в ланцюгу урухомника, що розглядається. |
38 Найбільший допустимий момент, що крутить |
Розраховують для кожної і-ї ступені за формулою: , де Рдв – потужність двигуна, Вт. |
Таблиця 3.3 – Скорочений паспорт верстата
Параметр |
Значення |
Параметр |
Значення |
|
1. Тип |
|
5. Рік випуску |
|
|
2. Модель |
|
6. Рік пуску в експлуатацію |
|
|
3. Завод-виготовлювач |
|
7. Клас точності |
|
|
4. Заводський номер |
|
8. Верстат особливо придатний або пристосований |
|
|

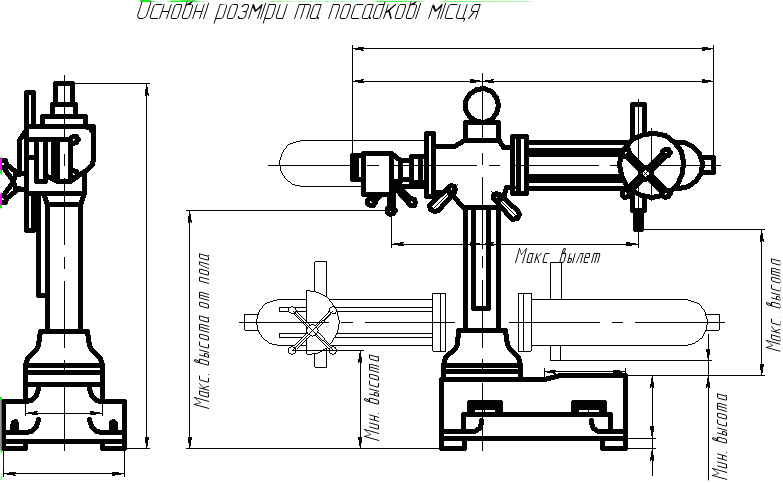

Рисунок 3.3 – Загальний вигляд верстата |
||||
9. Габарити верстата, мм: довжина |
|
|||
ширина |
|
|||
висота |
|
|||
10. Вага верстата, кг |
|
|||
Основні розміри |
||||
11. Найбільший діаметр свердлування, мм |
|
|||
12. Найбільший виліт, мм |
|
|||
Траверса |
||||
13. Підйом траверси, мм |
|
|||
14. Упори, що вимикають |
|
|||
15. Швидке переміщення, м/хв |
|
|||
16. Найбільший кут повороту довкола вертикальної вісі, град. |
|
|||
17. Ціна однієї поділки шкали повороту |
|
|||
18. Найбільший кут повороту довкола горизонтальної вісі |
|
|||
19. Поворот на одну поділку |
|
Продовження табл. 3.3
Шпиндель |
|||
20. Найбільше переміщення |
від руки |
|
|
механічне |
|
||
21. Швидке переміщення, м/хв |
|
||
22. Упори, що вимикають (є або немає) |
|
||
23. Автоматичне вмикання на зворотне переміщення шпинделю |
|
||

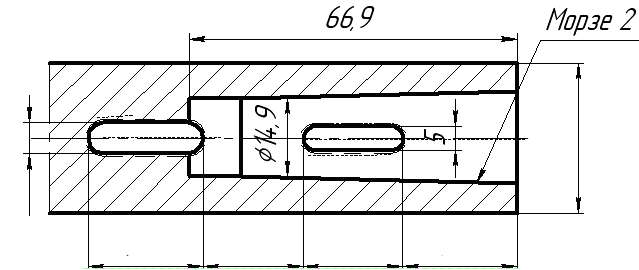

Рисунок 3.4 – Ескіз переднього кінця шпинделю |
|||
Бабка шпинделю |
|||
24. Найбільше переміщення бабки |
горизонтальне |
|
|
вертикальне |
|
||
25. Швидке переміщення, м/хв |
горизонтальне |
|
|
вертикальне |
|
||
26. Найбільший кут повороту, град. |
|
||
27. Ціна одної поділки шкали повороту |
|
||
Стіл та плита |
|||
28. Найбільше переміщення столу, мм |
вертикальне |
|
|
поздовжнє |
|
||
поперечне |
|
||
29. Найбільший кут повороту столу довкола: |
колони |
|
|
горизонтальної вісі столу |
|
Продовження табл. 3.3

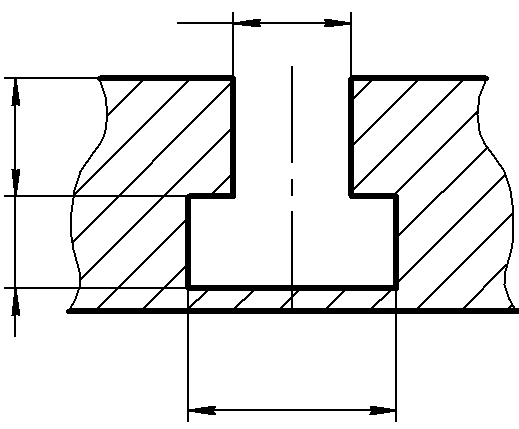

Рисунок 3.5 – Ескіз поверхні столу та Т-подібного пазу |
|||||||||
Урухомник |
|||||||||
30. Вид урухомника |
|
||||||||
Електродвигуни |
|||||||||
31. Призначення |
32. Число обертів за хвилину |
33. Потужність, кВт |
34. Тип |
||||||
|
|
|
|
||||||
Механізм головного руху |
|||||||||
№ ступені |
35 Положення рукояток перемикання швидкостей |
36 Число обертів шпинделю, об/хв |
37 Розрахунковий к.к.д. |
38 Найбільший допустимий момент, що крутить, Н·м |
|||||
пряме |
зворотне |
||||||||
1 |
|
|
|
|
|
||||
2 |
|
|
|
|
|
||||
3 |
|
|
|
|
|
||||
4 |
|
|
|
|
|
3.4 Зміст звіту
До захисту лабораторної роботи студент має представити заповнений звіт за формою, наведеною в таблиці 3.3.
